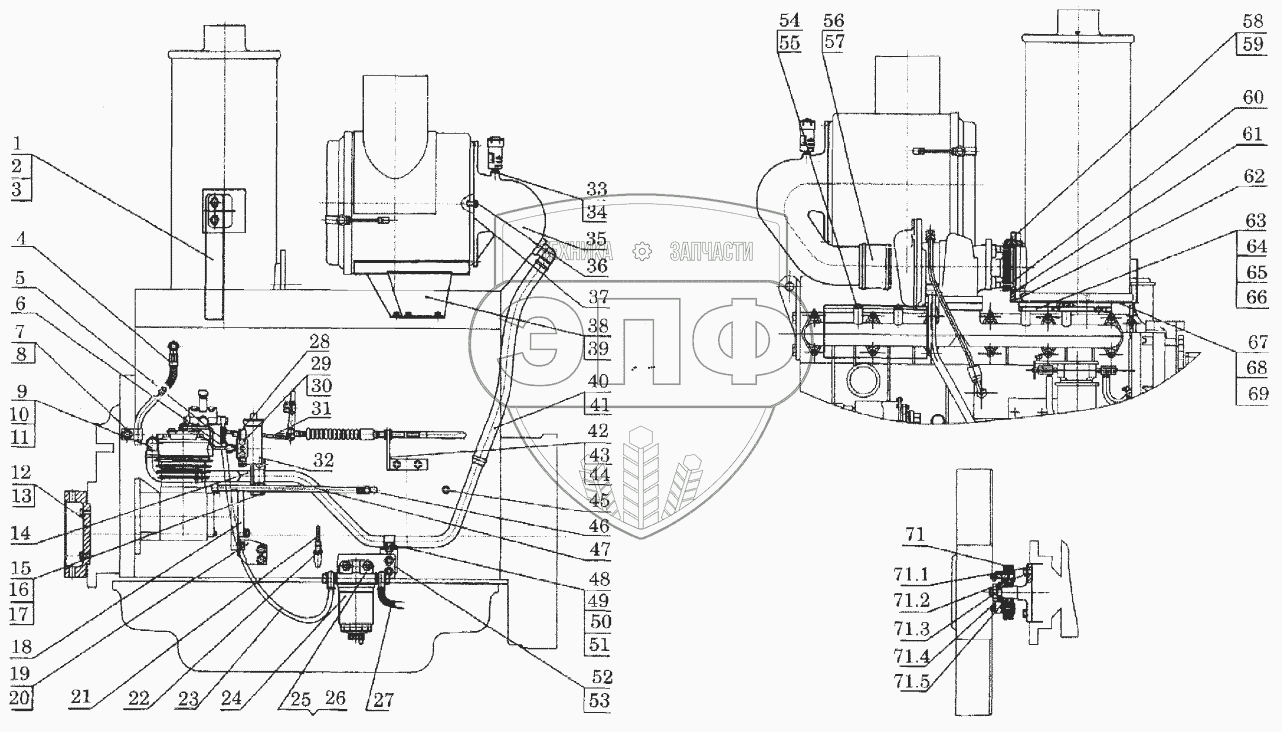

Каталог запасных частей к технике: SDEC серии 6114В. Обвязка двигателя
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
35
35
35
36
36
37
37
38
38
38
38
38
38
39
40
41
42
42
43
44
45
45
46
47
48
49
50
51
52
53
54
54
55
56
56
56
57
57
57
58
58
58
58
59
59
59
60
61
61
61
62
62
63
63
63
64
64
64
65
66
67
68
68
69
71
71.1
71.1
71.2
71.3
71.4
71.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D00-183-10 | Кронштейн, глушитель | Нет на складе | |
| 2 | GB5787-M10x35 | Болт | Нет на складе | |
| 3 | GB6177-M10-Y | Гайка | Нет на складе | |
| 4 | D00-240-01 | Топливная входная труба, топливный насос | Нет на складе | |
| 765Lb-26-001 | 765Lb-26-001 | Топливная труба | Нет на складе | |
| 5 | D00-284-01 | Переходник | Нет на складе | |
| 6 | D00-035-01 | Механический узел | Нет на складе | |
| 7 | D04-150-01 | Зажим | Нет на складе | |
| 8 | GB5787-AM10x20 | Болт | Нет на складе | |
| 9 | D00-105-05 | Колено, труба | Нет на складе | |
| 9 | D00-105-07 | Колено, труба | Нет на складе | |
| 9 | D00-105-11 | Колено, труба | Нет на складе | |
| 10 | D42-500-01 | Выходная трубка, маслоотстойник | Нет на складе | |
| 10 | D42-500-01 | Выходная трубка, маслоотстойник | Нет на складе | |
| 11 | Q/SC1302-21-44 | Зажим | Нет на складе | |
| 12 | D00-171-01 | Фланец, система запуска двигателя | Нет на складе | |
| D00-108-03 | D00-108-03 | Шкив, коленчатый вал | Нет на складе | |
| 13 | GB5787-M10x35 | Болт | Нет на складе | |
| 14 | D00-188-03 | Входная трубка, воздушный компрессор | Нет на складе | |
| 15 | D47-102-01a | Кронштейн, перепускной клапан | Нет на складе | |
| 16 | D00-190-02 | Зажим | Нет на складе | |
| 17 | GB5787-M10x20 | Болт | Нет на складе | |
| 18 | D00-142-01 | Крышка, воздушный компрессор | Нет на складе | |
| 19 | D00-101-02 | Кронштейн, воздушный компрессор | Нет на складе | |
| 19 | D00-101-04 | Кронштейн, воздушный компрессор | Нет на складе | |
| 20 | GB5783-M10x20 | Болт | Нет на складе | |
| 20 | GB5787-M10x20 | Болт | Нет на складе | |
| GB97.2-10-200HV-Y | GB97.2-10-200HV-Y | Шайба | Нет на складе | |
| 21 | D00-006-01 | Щуп | Нет на складе | |
| 21 | D00-006-03 | Щуп | Нет на складе | |
| 21 | D00-007-01 | Ручка, щуп | Нет на складе | |
| D00-138-01 | D00-138-01 | Зажим | Нет на складе | |
| D00-139-01 | D00-139-01 | Подушка, зажим | Нет на складе | |
| GB5787-AM8x16 | GB5787-AM8x16 | Болт | Нет на складе | |
| 22 | D00-135-01 | Трубка, щуп | Нет на складе | |
| D00-008-02 | D00-008-02 | Сварная трубка, щуп | Нет на складе | |
| D00-009-03 | D00-009-03 | Сварной кронштейн | Нет на складе | |
| 23 | 761G-26-062 | Топливная входная трубка, топливный насос | Нет на складе | |
| 24 | D00-034-01 | Водный/топливный фильтр | Нет на складе | |
| 25 | GB5787-M10x20 | Болт | Нет на складе | |
| 26 | GB6177-M10-Y | Гайка | Нет на складе | |
| 27 | D00-240-07 | Топливная входная труба, топливный насос | Нет на складе | |
| 00AL009 | 00AL009 | Топливная входная труба | Нет на складе | |
| 28 | C47BB-5F5434 | Вспомогательный клапан | Нет на складе | |
| 29 | GB5787-AM8x75 | Болт | Нет на складе | |
| 30 | GB6177-M8-Y | Гайка | Нет на складе | |
| 31 | D59-103-02 | Пружина | Нет на складе | |
| 32 | C47BB-1P7125 | Регулятор давления | Нет на складе | |
| 33 | D00-145-01 | Переходник индикации, воздушный фильтр | Нет на складе | |
| 34 | Q/SC1294-8 | Уплотнение, резиновая интегрированная шайба | Нет на складе | |
| 34 | Q/SC598-8x16 | Медная шайба | Нет на складе | |
| 35 | D00-117-06 | Входная труба, воздушный фильтр | Нет на складе | |
| 35 | D00-117-07 | Входная труба, воздушный фильтр | Нет на складе | |
| 35 | D00-117-08a | Входная труба, воздушный фильтр | Нет на складе | |
| 35 | D00-117-09 | Входная труба, воздушный фильтр | Нет на складе | |
| 35 | D00-199-18 | Входная труба, воздушный фильтр | Нет на складе | |
| D00-199-19a | D00-199-19a | Входная труба, воздушный фильтр | Нет на складе | |
| Q/SC646-127x70 | Q/SC646-127x70 | Резиновая водная труба | Нет на складе | |
| Q/SC1302-105-127 | Q/SC1302-105-127 | Зажим | Нет на складе | |
| 36 | GB6170-M8-Y | Гайка | Нет на складе | |
| 36 | GB6177-M8-Y | Гайка | Нет на складе | |
| GB97.2-8-200HV-Y | GB97.2-8-200HV-Y | Шайба | Нет на складе | |
| GB5787-M8x30 | GB5787-M8x30 | Болт | Нет на складе | |
| 37 | D00-146-01 | Прокладка, колено | Нет на складе | |
| 37 | D00-146-04a | Прокладка, колено | Нет на складе | |
| 38 | D00-005-13 | Сварной держатель, воздушный фильтр | Нет на складе | |
| 38 | D00-005-14 | Сварной держатель, воздушный фильтр | Нет на складе | |
| 38 | D00-005-16 | Сварной держатель, воздушный фильтр | Нет на складе | |
| 38 | D00-005-25 | Сварной держатель, воздушный фильтр | Нет на складе | |
| 38 | D00-005-26a | Сварной держатель, воздушный фильтр | Нет на складе | |
| 38 | D00-005-27 | Сварной держатель, воздушный фильтр | Нет на складе | |
| GB5783-M8x16 | GB5783-M8x16 | Болт | Нет на складе | |
| GB5787-M8x16 | GB5787-M8x16 | Болт | Нет на складе | |
| GB5787-M8x25 | GB5787-M8x25 | Болт | Нет на складе | |
| GB97.2-8-00HV-Y | GB97.2-8-00HV-Y | Плоская шайба | Нет на складе | |
| 39 | D00-180-03 | Кронштейн | Нет на складе | |
| GB5787-M8x20 | GB5787-M8x20 | Болт | Нет на складе | |
| GB6170-M8-Y | GB6170-M8-Y | Гайка | Нет на складе | |
| 40 | D00-103-01 | Входная труба, воздушный компрессор | Нет на складе | |
| D42-500-01 | D42-500-01 | Выходная трубка, маслоотстойник | Нет на складе | |
| 41 | D00-105-01 | Колено, труба | Нет на складе | |
| Q/SC1302-21-44 | Q/SC1302-21-44 | Зажим | Нет на складе | |
| 42 | D00-277-02 | Управляющий вал | Нет на складе | |
| 42 | D00-277-04 | Управляющий вал | Нет на складе | |
| 43 | D00-228-02a | Кронштейн управляющей штанги | Нет на складе | |
| 44 | GB5787-M8x20 | Болт | Нет на складе | |
| 45 | D00-169-03 | Переходник, датчик давления масла | Нет на складе | |
| 45 | D00-169-05 | Переходник, датчик давления масла | Нет на складе | |
| 46 | D02A-167-01 | Колено, трубка | Нет на складе | |
| 47 | D00-106-02a | Входное масляное отверстие, воздушный компрессор | Нет на складе | |
| 48 | D00-190-03 | Зажим | Нет на складе | |
| 49 | GB5787-M6x20 | Болт | Нет на складе | |
| 50 | GB6177-M6-Y | Гайка | Нет на складе | |
| 51 | D00-201-02a | Кронштейн, зажим | Нет на складе | |
| 52 | D00-231-02a | Стопорная пластина | Нет на складе | |
| 53 | GB5787-M10x25 | Болт | Нет на складе | |
| 54 | D00-154-09 | Панель, теплоизоляция | Нет на складе | |
| 54 | D00-154-07 | Панель, теплоизоляция | Нет на складе | |
| 55 | GB5787-M10x20 | Болт | Нет на складе | |
| 56 | Q/SC1302-78-102 | Зажим | Нет на складе | |
| 56 | Q/SC1302-91-114 | Зажим | Нет на складе | |
| 56 | Q/SC1302-105-127 | Зажим | Нет на складе | |
| 57 | D00-270-01 | Резиновая труба | Нет на складе | |
| 57 | Q/SC646-89x70 | Резиновая труба | Нет на складе | |
| 57 | Q/SC646-89x75 | Резиновая труба | Нет на складе | |
| 58 | D13-103-01 | Палец | Нет на складе | |
| 58 | GB5787-M8x25 | Болт | Нет на складе | |
| 58 | GB5787-M10x30 | Палец | Нет на складе | |
| 58 | GB899-GM8-M8x20-8.8-Y | Палец | Нет на складе | |
| 59 | GB6177-M8-Y | Гайка | Нет на складе | |
| 59 | GB6177-M10-Y | Гайка | Нет на складе | |
| 59 | GB6170-M10-Y | Гайка | Нет на складе | |
| GB41-M8 | GB41-M8 | Гайка | Нет на складе | |
| GB97.2-10-200HV-Y | GB97.2-10-200HV-Y | Шайба | Нет на складе | |
| 60 | D00-121-01 | Уплотнение, кольцо | Нет на складе | |
| D13-114-01 | D13-114-01 | Защитная пластина, турбонагнетатель | Нет на складе | |
| D13-113-01 | D13-113-01 | Прокладка | Нет на складе | |
| 61 | D00-118-02 | Колено, система выхлопа | Нет на складе | |
| D00-118-22a | D00-118-22a | Колено, система выхлопа | Нет на складе | |
| D00-118-23a | D00-118-23a | Колено, система выхлопа | Нет на складе | |
| 61 | D00-118-25a | Колено, система выхлопа | Нет на складе | |
| 61 | D00-118-27a | Колено, система выхлопа | Нет на складе | |
| D00-119-03 | D00-119-03 | Колено, система выхлопа | Нет на складе | |
| D00-119-04 | D00-119-04 | Колено, система выхлопа | Нет на складе | |
| D00-012-02 | D00-012-02 | Сварной кронштейн | Нет на складе | |
| D00-015-06 | D00-015-06 | Сварной кронштейн, выпускной коллектор | Нет на складе | |
| D13-001-01 | D13-001-01 | Зажим | Нет на складе | |
| 62 | D00-173-01 | Прокладка, соединительная труба выходного коллектора | Нет на складе | |
| 62 | D00-173-02 | Прокладка, соединительная труба выходного коллектора | Нет на складе | |
| D00-158-01 | D00-158-01 | Эластичное соединение | Нет на складе | |
| D00-220-03 | D00-220-03 | Прокладка | Нет на складе | |
| GB5787-M10x20 | GB5787-M10x20 | Болт | Нет на складе | |
| GB5787-M10x25 | GB5787-M10x25 | Болт | Нет на складе | |
| 63 | D00-182-08a | Кронштейн, глушитель | Нет на складе | |
| D00-014-08 | D00-014-08 | Сварной кронштейн, глушитель | Нет на складе | |
| 63 | D00-014-09a | Сварной кронштейн, глушитель | Нет на складе | |
| 63 | D00-014-10a | Сварной кронштейн, глушитель | Нет на складе | |
| D00-222-01 | D00-222-01 | Зажим | Нет на складе | |
| GB5787-AM10x25 | GB5787-AM10x25 | Болт | Нет на складе | |
| 64 | GB5783-M10x30 | Болт | Нет на складе | |
| 64 | GB5787-AM10x30 | Болт | Нет на складе | |
| 64 | GB5787-AM12x35 | Болт | Нет на складе | |
| 65 | GB97.2-10-200HV-Y | Шайба | Нет на складе | |
| GB5787-AM10x40 | GB5787-AM10x40 | Болт | Нет на складе | |
| GB5787-M8x16 | GB5787-M8x16 | Болт | Нет на складе | |
| 66 | GB5787-AM10x45 | Болт | Нет на складе | |
| GB6170-M10-Y | GB6170-M10-Y | Гайка | Нет на складе | |
| 67 | D00-023-02 | Сварная пластина, теплоизоляция | Нет на складе | |
| 68 | GB5786-M10x1x25 | Соединительный болт | Нет на складе | |
| 68 | GB5783-AM10x35 | Соединительный болт | Нет на складе | |
| 69 | GB97.2-10-200HV-Y | Шайба | Нет на складе | |
| 70 | D00-290-02 | Соединительный элемент, вентиль | Нет на складе | |
| 71 | D00-002-01a | Узел соединительного элемента, вентилятор | Нет на складе | |
| 71.1 | D00-109-01b | Передающий вал вентилятора | Нет на складе | |
| 71.1 | D00-109-03 | Передающий вал вентилятора | Нет на складе | |
| 71.2 | GB5787-AM10x30 | Болт | Нет на складе | |
| 71.3 | D00-147-01 | Колпачок винта, вентилятор | Нет на складе | |
| 71.4 | D00-110-01 | Зажим | Нет на складе | |
| 71.5 | D00-111-01a | Фланец | Нет на складе | |
| D00-112-01 | D00-112-01 | Крышка, соединительный элемент вентилятора | Нет на складе | |
| D00-113-01 | D00-113-01 | Втулка, соединительный элемент вентилятора | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
