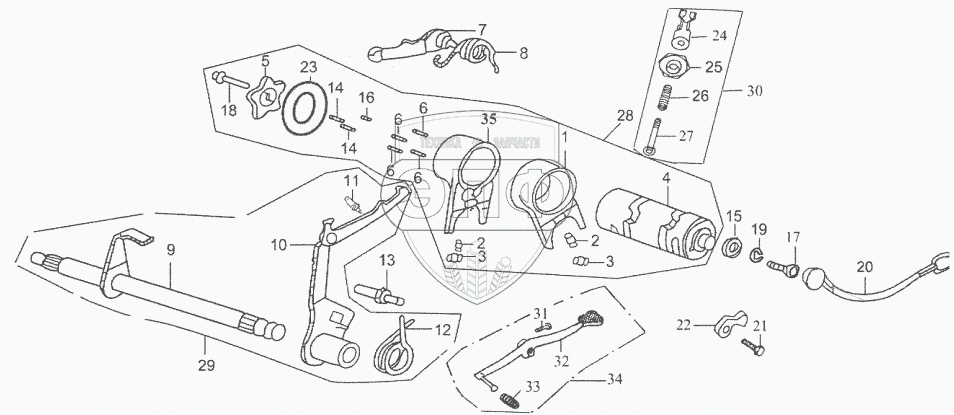

Каталог запасных частей к технике: ЗиД Двигатель 1Р39FMB-Н. Механизм переключения передач
1
2
2
3
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 24411/1P50FMG-H | Вилка I | Нет на складе | |
| 2 | 24414/1P50FMG | Штифт ограничительный | Нет на складе | |
| 3 | 24415/1P50FMG | Пружинное стопорное кольцо | Нет на складе | |
| 4 | 24211/1P50FMG-H | Барабан переключения | Нет на складе | |
| 5 | 24221/1P50FMG-3 | Диск барабана переключения | Нет на складе | |
| 6 | 24212/1P50FMG-3 | Штифт | Нет на складе | |
| 7 | 24310/1P50FMG-3 | Ограничительная пластина | Нет на складе | |
| 8 | 24323/1P50FMG-3 | Пружина ограничительная | Нет на складе | |
| 9 | 24110/1P50FMG | Вал переключения передач | Нет на складе | |
| 10 | 24120/1P50FMG | Механизм переключения | Нет на складе | |
| 11 | 24122/1P50FMG | Пружина вилки переключения передач | Нет на складе | |
| 12 | 24123/1P50FMG | Возвратная пружина | Нет на складе | |
| 13 | 24131/1P50FMG | Стопорный винт | Нет на складе | |
| 14 | GB/T119 | Ролик диам.3х8,5 | Нет на складе | |
| 15 | 35760/1P50FMG | Контакт | Нет на складе | |
| 16 | 24219/1P50FMG-3 | Фиксатор барабана переключения | Нет на складе | |
| 17 | GB/T70.1 | Винт | Нет на складе | |
| 18 | GB/T5783 | Болт M6х20 | Нет на складе | |
| 19 | GB/T859 | Шайба 6 | Нет на складе | |
| 20 | 35730/1P50FMG | Провод | Нет на складе | |
| 21 | GB/T818 | Винт M5х12 | Нет на складе | |
| 22 | 35721/1P50FMG | Прокладка | Нет на складе | |
| 23 | 24213/1P50FMG-3 | Ограничительная пластина | Нет на складе | |
| 24 | 24960/1P50FMG-H | Зажим провода | Нет на складе | |
| 25 | 24959/1P50FMG-H | Соединительная пластина | Нет на складе | |
| 26 | 24931/1P50FMG-H | Пружина выключателя | Нет на складе | |
| 27 | 24957/1P50FMG-H | Ограничитель механизма заднего хода | Нет на складе | |
| 28 | 24200/1P50FMG-H | Барабан в сборе | Нет на складе | |
| 29 | 24100/1P50FMG | Вал переключения | Нет на складе | |
| 30 | 24950/1P50FMG-H | Фиксатор включателя заднего хода | Нет на складе | |
| 31 | GB/T5783 | Болт M6х20 | Нет на складе | |
| 32 | 24720/1P50FMG | Рычаг переключения передач | Нет на складе | |
| 33 | 24711/1P50FMG | Валик рычага переключения | Нет на складе | |
| 34 | 24700/1P50FMG | Рычаг переключения передач в сборе | Нет на складе | |
| 35 | 24412/1P50FMG-H | Вилка II | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
