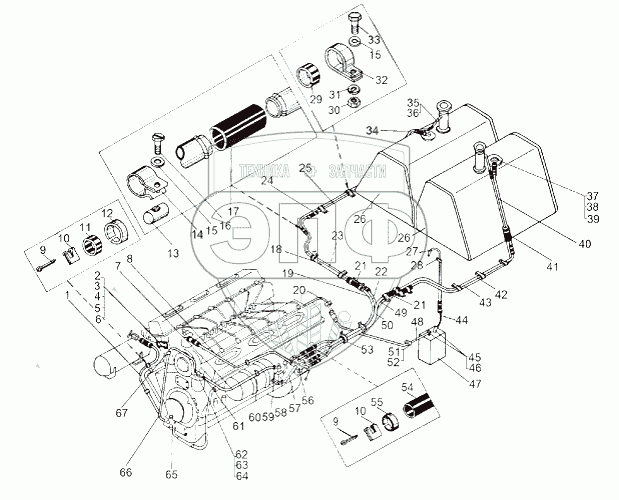

Каталог запасных частей к технике: МАЗ-543 (7310). Монтажная схема топливопроводов 543A
1
2
3
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 543-1015792 | Топливопровод от насоса к подогревателю | Нет на складе | |
| 2 | 543-1104626 | Кронштейн топливопровода | Нет на складе | |
| 3 | 543-1105514 | Гайка М12х1,5 | Нет на складе | |
| 5 | 201416 | Болт М6-6gх12 | Нет на складе | |
| 6 | 252137 | Шайба 12.ОТ | Нет на складе | |
| 7 | 543-1104536 | Шланг соединительный | Нет на складе | |
| 8 | 543-1104242 | Топливопровод от фильтра к крану слива топлива | Нет на складе | |
| 9 | 297575 | Шплинт 5,6х22 | Нет на складе | |
| 10 | 297580 | Пряжка | Нет на складе | |
| 11 | 543-3506226-А | Прокладка | Нет на складе | |
| 12 | 297588 | Лента | Нет на складе | |
| 13 | 374179 | Гайка М6-6Н | Нет на складе | |
| 14 | 535Б-3506112 | Хомут шланга | Нет на складе | |
| 15 | 252004 | Шайба 6 | Нет на складе | |
| 16 | 370537 | Болт М6-6gх35 | Нет на складе | |
| 17 | 543-1104211 | Шланг соединительный Ф18х100 | Нет на складе | |
| 18 | 543-1104268 | Топливопровод правый | Нет на складе | |
| 19 | 543-1104272-Б | Топливопровод | Нет на складе | |
| 20 | 543-1104516 | Топливопровод сливной от форсунок к шлангу | Нет на складе | |
| 21 | 543-1104213 | Шланг соединительный | Нет на складе | |
| 22 | 543-1104248 | Топливопровод | Нет на складе | |
| 23 | 543-1104250 | Топливопровод | Нет на складе | |
| 24 | 543А-1104264 | Топливопровод от бака | Нет на складе | |
| 25 | 543А-1104252 | Топливопровод | Нет на складе | |
| 26 | 543-1101010-10 | Бак топливный | Нет на складе | |
| 27 | 543-1104276 | Трубка вентиляционная длинная | Нет на складе | |
| 28 | 315406 | Кляммер | Нет на складе | |
| 29 | 543-1804397 | Прокладка | Нет на складе | |
| 30 | 250508 | Гайка М6-6Н | Нет на складе | |
| 31 | 252134 | Шайба 6Т | Нет на складе | |
| 32 | 379665 | Кпяммер | Нет на складе | |
| 33 | 201418 | Болт М6-6gх16 | Нет на складе | |
| 34 | 543А-1104202 | Топливопровод от бака | Нет на складе | |
| 35 | 543А-1104266 | Трубопровод | Нет на складе | |
| 36 | 379078 | Угольник | Нет на складе | |
| 37 | 543-1104194 | Патрубок переходной | Нет на складе | |
| 38 | 535А-1104226-А | Прокладка | Нет на складе | |
| 39 | 535А -1104224 | Болт угольника поворотного | Нет на складе | |
| 40 | 543А-1104208 | Топливопровод от бака | Нет на складе | |
| 41 | 535А-1804394 | Шланг | Нет на складе | |
| 42 | 543А-1104265 | Топливопровод | Нет на складе | |
| 43 | 543 А-1104251 | Топливопровод | Нет на складе | |
| 44 | 543-1104277-10 | Трубка вентиляционная | Нет на складе | |
| 45 | 379225 | Гайка М14х1,5-6Н | Нет на складе | |
| 46 | 379275 | Муфта | Нет на складе | |
| 47 | 547А-1129040 | Бачок | Нет на складе | |
| 48 | 543-1104524 | Топливопровод сливной от шланга к бачку | Нет на складе | |
| 49 | 543-1104249 | Топливопровод | Нет на складе | |
| 50 | 543-1104269-Б | Топливопровод | Нет на складе | |
| 51 | 543-3506223 | Прокладка | Нет на складе | |
| 52 | 315412 | Кляммер | Нет на складе | |
| 53 | 379162 | Кляммер | Нет на складе | |
| 54 | 543-1104212 | Шланг 8х70 | Нет на складе | |
| 55 | 297582 | Лента | Нет на складе | |
| 56 | 543-1116010-01 | Кран топливораспределительный | Нет на складе | |
| 57 | 543-1035066 | Шланг | Нет на складе | |
| 58 | 0000-1133084 | Ручной топливоподкачивающий насос РНМ-1К У2 | Нет на складе | |
| 59 | 64229-1303530 | Хомут | Нет на складе | |
| 60 | 379673 | Кляммер | Нет на складе | |
| 61 | 543-1104584 | Переходник | Нет на складе | |
| 62 | 543-1104224 | Болт поворотного угольника | Нет на складе | |
| 63 | 535А-1018157 | Кольцо уплотнительное | Нет на складе | |
| 64 | 258253 | Шплинт 1,2х175 | Нет на складе | |
| 65 | 535Б-1018296 | Прокладка | Нет на складе | |
| 66 | 543-1104234-10 | Топливопровод | Нет на складе | |
| 67 | 379168 | Кляммер | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
