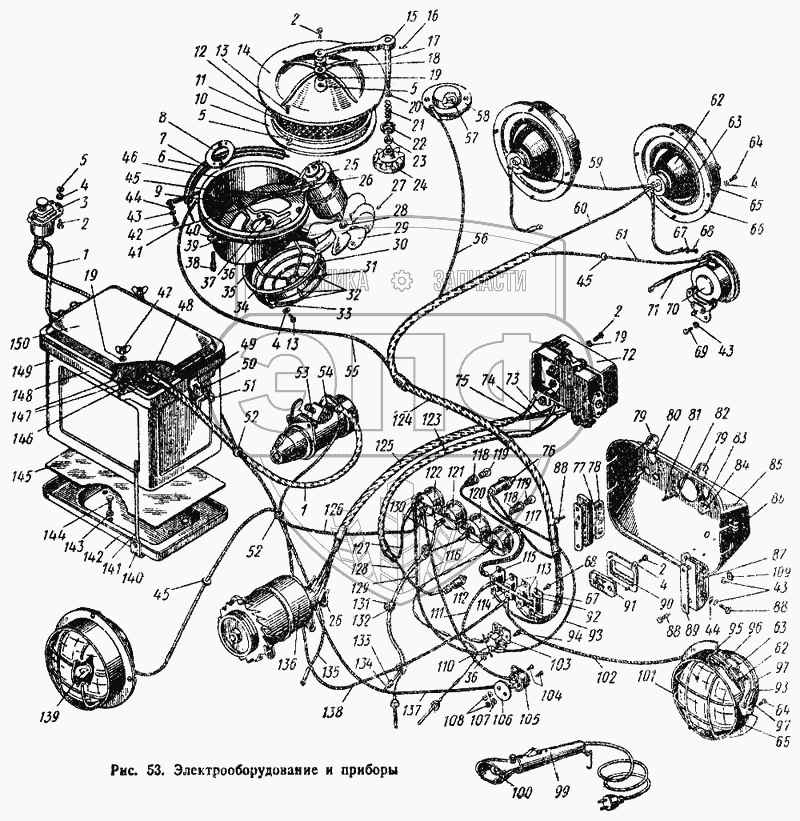

Каталог запасных частей к технике: АТЗ ТТ-4. Электрооборудование и приборы
1
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
48
49
50
51
52
53
54
55
57
58
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
97
99
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
120
121
121
122
123
123
124
125
126
127
128
129
130
131
132
132
133
134
135
136
137
137
138
138
139
140
141
142
143
143
144
144
145
145
146
146
147
147
148
148
149
149
150
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 04.48.050 | 04.48.050 | Кожух в сборе | Нет на складе | |
| Т4.48.024 | Т4.48.024 | Кожух в сборе | Нет на складе | |
| Т4.48.029 | Т4.48.029 | Кольцо распорное наружное в сборе | Нет на складе | |
| 04.48.064-1 | 04.48.064-1 | Корпус вентилятора в сборе | Нет на складе | |
| 04.48.071 | 04.48.071 | Кронштейн крышки вентилятора в сборе | Нет на складе | |
| 04.48.067 | 04.48.067 | Крыльчатка в сборе | Нет на складе | |
| Т4.48.023 | Т4.48.023 | Ограждение в сборе | Нет на складе | |
| 04.48.056 | 04.48.056 | Пластина амортизатора в сборе | Нет на складе | |
| 04.48.009-2 | 04.48.009-2 | Поддон аккумулятора в сборе | Нет на складе | |
| Т4.48.032 | Т4.48.032 | Пучок проводов кабины | Нет на складе | |
| Т4.48.052 | Т4.48.052 | Пучок проводов от генератора к реле-регулятору | Нет на складе | |
| Т4.48.053 | Т4.48.053 | Пучок проводов от реле-регулятора к щитку приборов | Нет на складе | |
| 04.48.053-5 | 04.48.053-5 | Рамка аккумулятора в сборе | Нет на складе | |
| 04.48.092-1 | 04.48.092-1 | Рамка в сборе | Нет на складе | |
| Т4.48.001-4 | Т4.48.001-4 | Расположение и монтаж электрооборудования | Нет на складе | |
| 04.48.030 | 04.48.030 | Сетка вентилятора в сборе | Нет на складе | |
| Т4.48.СХ1-7 | Т4.48.СХ1-7 | Схема электрооборудования трактора ТТ-4 | Нет на складе | |
| 04.48.072-5 | 04.48.072-5 | Трубка манометра масла в сборе | Нет на складе | |
| Т4.48.037 | Т4.48.037 | Установка аккумуляторной батареи | Нет на складе | |
| Т4.48.027 | Т4.48.027 | Установка вентилятора | Нет на складе | |
| Т4.48.025 | Т4.48.025 | Установка задней фары | Нет на складе | |
| Т4.48.019 | Т4.48.019 | Установка фары | Нет на складе | |
| 04.48.007-4 | 04.48.007-4 | Щиток приборов в сборе | Нет на складе | |
| Т4.48.002-4 | Т4.48.002-4 | Щиток приборов в сборе | Нет на складе | |
| 1 | РКII-3/4" | Пробка | Нет на складе | |
| 1 | 04.48.042-3 | Провод от аккумулятора на массу | Нет на складе | |
| 2 | БНП-М6Х20 | Болт | Нет на складе | |
| 3 | СК-ВК318-3704000Б | Выключатель массы В К318-Б | Нет на складе | |
| 4 | БНП-М12Х45 | Болт | Нет на складе | |
| 4 | ШП-6Т | Шайба пружинная | Нет на складе | |
| 5 | ГШ-М6 | Гайка | Нет на складе | |
| 5 | ШП-12Н | Шайба пружинная 12Н65Г, ГОСТ 6402-61 | Нет на складе | |
| 6 | 04.48.209 | Окантовка вентилятора | Нет на складе | |
| 7 | ГШ-М12 | Гайка | Нет на складе | |
| 7 | 04.48.210 | Шнур распорный | Нет на складе | |
| 8 | 04.48.205 | Прокладка электромотора | Нет на складе | |
| 8 | Ш-3,2Х32 | Шплинт 3,2Х32, ГОСТ 397-66 | Нет на складе | |
| 9 | ГК-М6 | Гайка | Нет на складе | |
| 9 | ГП-М12Х1,25 | Гайка | Нет на складе | |
| 10 | Т4.48.113 | Кольцо распорное наружное | Нет на складе | |
| 10 | ШЧ-12 | Шайба | Нет на складе | |
| 11 | Т4.48.115 | Сетка вентилятора | Нет на складе | |
| 12 | Т4.48.114 | Ободок сетки вентилятора | Нет на складе | |
| 12 | Ш-3,2Х20 | Шплинт | Нет на складе | |
| 13 | В2-М6Х12 | Винт | Нет на складе | |
| 14 | 04.48.206 | Крышка вентилятора | Нет на складе | |
| 15 | 04.48.200 | Кронштейн крышки вентилятора | Нет на складе | |
| 16 | ШЦ-3Х22 | Штифт цилиндрический | Нет на складе | |
| 17 | 04.48.201 | Ось | Нет на складе | |
| 18 | 04.48.207 | Амортизатор крышки вентилятора | Нет на складе | |
| 19 | ШЧ-6 | Шайба | Нет на складе | |
| 20 | ШЧ-12 | Шайба | Нет на складе | |
| 21 | 12-12-91 | Пружина | Нет на складе | |
| 22 | 04.48.199 | Шайба опорная | Нет на складе | |
| 23 | ГШ-М10 | Гайка | Нет на складе | |
| 23 | ГШ-М12Х1,25 | Гайка | Нет на складе | |
| 24 | 04.48.202 | Ручка крышки вентилятора | Нет на складе | |
| 25 | МЭ219-3730000Г | Электродвигатель МЭ219 | Нет на складе | |
| 26 | 54.24.445 | Наконечник изоляционный | Нет на складе | |
| 27 | В4-М6Х8 | Винт | Нет на складе | |
| 28 | 04.48.180 | Ступица | Нет на складе | |
| 29 | 75.66.108 | Крыльчатка | Нет на складе | |
| 30 | 04.48.191 | Кольцо | Нет на складе | |
| 31 | 04.48.192 | Кольцо | Нет на складе | |
| 32 | 04.48.188 | Перемычка | Нет на складе | |
| 33 | 04.48.189 | Кольцо | Нет на складе | |
| 34 | 04.48.190 | Кольцо | Нет на складе | |
| 35 | 04.48.178-2 | Основание кожуха | Нет на складе | |
| 36 | Г-М5 | Гайка | Нет на складе | |
| 37 | ШП-5Н | Шайба пружинная | Нет на складе | |
| 38 | 04.48.208 | Фиксатор вентилятора | Нет на складе | |
| 39 | 04.48.203 | Кольцо распорное внутреннее | Нет на складе | |
| 40 | 04.48.171-1 | Кронштейн фиксатора вентилятора | Нет на складе | |
| 41 | Т4.48.028 | Провод от вентилятора на массу | Нет на складе | |
| 42 | БНП-М8Х14 | Болт | Нет на складе | |
| 42 | ПЖ- диаметром 1,2Х80 | Проволока контровочная | Нет на складе | |
| 43 | ШП-8Н | Шайба пружинная | Нет на складе | |
| 43 | Шар диаметром 15,081 | Шар | Нет на складе | |
| 44 | ШЧ-8 | Шайба | Нет на складе | |
| 45 | 36-3723024 | Втулка | Нет на складе | |
| 46 | 04.48.173-1 | Корпус вентилятора | Нет на складе | |
| 47 | ГБ-М6 | Гайка-барашек | Нет на складе | |
| 48 | БНП-М12Х30 | Болт | Нет на складе | |
| 48 | ГШ-М8 | Гайка | Нет на складе | |
| 49 | 04.48.216-1 | Петля | Нет на складе | |
| 50 | 04.48.213 | Стяжка | Нет на складе | |
| 51 | 04.48.214 | Рамка защелки | Нет на складе | |
| 52 | 54.48.609 | Кольцо изоляционное | Нет на складе | |
| 53 | 01-14С3 | Стартер Ст 350-В | Нет на складе | |
| 54 | 04.48.187 | Наконечник изоляционный | Нет на складе | |
| 55 | Т4.48.033 | Провод от включателя к вентилятору | Нет на складе | |
| 56 | БНП-М16Х32 | Болт М16Х32, ГОСТ 7796-62 | Нет на складе | |
| 56 | Т4.48.034 | Провод от включателя к плафону | Нет на складе | |
| 57 | А12-6 | Электролампа 12 в, 6 св | Нет на складе | |
| 58 | ПК201-3714010 | Плафон ПК201 | Нет на складе | |
| 58 | ШП-8Н | Шайба пружинная | Нет на складе | |
| 59 | БНП-М8Х25 | Болт | Нет на складе | |
| 59 | Т4.48.012 | Провод от прожектора правого к прожектору левому | Нет на складе | |
| 60 | Т4.48.049 | Провод от включателя к прожектору | Нет на складе | |
| 61 | Т4.48.013 | Провод включателя сигнала | Нет на складе | |
| 62 | ФП2-3711200-Б2 | Оптический элемент ФГ12-200-Б2 | Нет на складе | |
| 63 | Т4.48.104 | Прокладка | Нет на складе | |
| 64 | В2-М6Х14 | Винт | Нет на складе | |
| 65 | Т4.48.101 | Обод | Нет на складе | |
| 66 | Т4.48.103 | Обойма | Нет на складе | |
| 67 | ШП-4Т | Шайба пружинная | Нет на складе | |
| 68 | В2-М4Х12 | Винт | Нет на складе | |
| 69 | БНП-М8Х20 | Болт | Нет на складе | |
| 70 | СК-С44-3721000Г | Сигнал звуковой безупорный С-44 | Нет на складе | |
| 71 | Т4.48.041 | Провод от сигнала на массу | Нет на складе | |
| 72 | РР362-3702000Б | Реле-регулятор РР362-Б | Нет на складе | |
| 73 | Т4.48.036-1 | Провод от клеммы «Ш» генератора к клемме «Ш» реле-регулятора | Нет на складе | |
| 74 | Т4.48.050 | Провод от клеммы В генератора к клемме В реле-регулятора | Нет на складе | |
| 75 | Т4.48.057 | Провод от клеммы М генератора к клемме М реле-регулятора | Нет на складе | |
| 76 | 76Т-52сб.106 | Включатель сигнала ВК 322 | Нет на складе | |
| 77 | 04.48.215 | Пластина амортизатора | Нет на складе | |
| 78 | ГК-М8 | Гайка | Нет на складе | |
| 79 | 04.48.224 | Колпачок | Нет на складе | |
| 80 | 04.48.225 | Фланец | Нет на складе | |
| 81 | 04.48.131 | Перемычка от фонаря на массу | Нет на складе | |
| 81 | Ш-4Х25 | Шплинт | Нет на складе | |
| 82 | 04.48.227 | Перемычка от включателя сигнала на массу | Нет на складе | |
| 83 | ЗТ2-4Х6ПФ | Заклепка | Нет на складе | |
| 84 | 04.48.120-3 | Таблица включателей | Нет на складе | |
| 85 | 04.48.140-3 | Щиток приборов | Нет на складе | |
| 86 | 76Т.23.382 | Скоба | Нет на складе | |
| 87 | 04.48.226 | Амортизатор щитка приборов | Нет на складе | |
| 88 | БНП-М8Х30 | Болт | Нет на складе | |
| 89 | 04.48.230 | Пластина амортизатора | Нет на складе | |
| 90 | Т4.48.118 | Кожух уплотнителя | Нет на складе | |
| 91 | Т4.48.117 | Уплотнитель | Нет на складе | |
| 92 | Г-М4 | Гайка | Нет на складе | |
| 93 | Т4.48.018 | Провод от предохранителя к выключателю сигнала | Нет на складе | |
| 94 | В2-М5Х22 | Винт | Нет на складе | |
| 95 | Т4.48.102 | Окантовка | Нет на складе | |
| 96 | Т4.48.107 | Прокладка | Нет на складе | |
| 97 | ГШ-М14 | Гайка М14 | Нет на складе | |
| 97 | Т4.48.105 | Кожух | Нет на складе | |
| 99 | ЗДБ-516147А | Лампа переносная ПЛ-64РIК | Нет на складе | |
| 99 | ХС-51 | Хомутик стяжной | Нет на складе | |
| 100 | А12-15 | Электролампа 12 в, 15 св | Нет на складе | |
| 101 | 60.51.002 | Проволока ограждения | Нет на складе | |
| 102 | Т4.48.048 | Провод от включателя к левой фаре | Нет на складе | |
| 103 | 04.48.228 | Прокладка | Нет на складе | |
| 104 | В2-М3Х25 | Винт | Нет на складе | |
| 105 | 6ТБ-266003 | Розетка штепсельная 47 «К» | Нет на складе | |
| 106 | Т4.48.119 | Прокладка | Нет на складе | |
| 107 | ШЧ-3 | Шайба | Нет на складе | |
| 108 | ГШ-М3 | Гайка | Нет на складе | |
| 109 | ГШ-М8 | Гайка | Нет на складе | |
| 110 | 04.48.035 | Предохранитель термобиметаллический ПР2-Б | Нет на складе | |
| 111 | 04.48.017-1 | Провод от переключателя к предохранителю | Нет на складе | |
| 112 | 75Т-07сб.333 | Фонарь контрольной лампы ПД20-Е | Нет на складе | |
| 113 | 04.48.159 | Включатель ВК57 | Нет на складе | |
| 114 | 04.48.119-2 | Перемычка выключателей | Нет на складе | |
| 115 | 54.48.060зам | Переключатель П-57 | Нет на складе | |
| 116 | Т4.48.058 | Провод от штепсельной розетки к клемме «-» амперметра | Нет на складе | |
| 117 | 76Т-52сб.120-1 | Указатель температуры воды дистанционный парожидкостный УТ 200-Г | Нет на складе | |
| 118 | 04.48.065-2 | Патрон. контрольной лампы (ПП24-Б) | Нет на складе | |
| 119 | А12-1,5 | Электролампа 12 в, 1,5 св | Нет на складе | |
| 120 | 60-48-017 | Кольцо уплотнительное | Нет на складе | |
| 120 | 76Т-52сб.121-1 | Указатель температуры масла дистанционный парожидкостный УТ 201-И | Нет на складе | |
| 121 | МД224-3810500Г | Манометр масла МД-224Г | Нет на складе | |
| 121 | РКIII-1/4" | Пробка КГ-1/4", ГОСТ 12720-67 | Нет на складе | |
| 122 | АП200-3811000Г | Амперметр АП200 | Нет на складе | |
| 123 | ПЖ- диаметром 1Х175 | Проволока контровочная | Нет на складе | |
| 123 | Ф8Х1 | Трубка | Нет на складе | |
| 124 | Ф12Х0,8 | Трубка | Нет на складе | |
| 125 | Ф12Х1 | Трубка | Нет на складе | |
| 126 | Т4.48.046 | Провод от стартера к клемме «-» амперметра | Нет на складе | |
| 127 | Т4.48.051 | Провод от клеммы В реле-регулятора к клемме «+» амперметра | Нет на складе | |
| 128 | Т4.48.039 | Провод от клеммы Ш реле-регулятора к фонарю контрольной лампы | Нет на складе | |
| 129 | 04.48.013-6 | Провод от клеммы «+» амперметра к предохранителю | Нет на складе | |
| 130 | 04.48.212-5 | Трубка манометра масла | Нет на складе | |
| 131 | 04.48.211 | Скоба закрытая | Нет на складе | |
| 132 | БНП-М8Х14 | Болт | Нет на складе | |
| 132 | 54.48.419 | трубка капиллярная защитная | Нет на складе | |
| 133 | ГСМ-М10Х1 | Гайка | Нет на складе | |
| 134 | МС-6 | Муфта конусная | Нет на складе | |
| 135 | 04.48.037-2 | Провод от генератора на массу | Нет на складе | |
| 136 | Г304Б1-3701000Г | Генератор Г304Б1 | Нет на складе | |
| 137 | БНП-М10Х20 | Болт | Нет на складе | |
| 137 | Т4.48.059 | Провод от штепсельной розетки к клемме «-» аккумулятора | Нет на складе | |
| 138 | Т4.48.047 | Провод от включателя к правой фаре | Нет на складе | |
| 138 | ШП-10Н | Шайба пружинная 10Н65Г, ГОСТ 6402-61 | Нет на складе | |
| 139 | А12-50+21 | Электролампа 120, 50+21 св | Нет на складе | |
| 140 | 12-51-135 | Лапка | Нет на складе | |
| 141 | 04.48.170-2 | Болт стяжной | Нет на складе | |
| 142 | 04.48.147-1 | Поддон аккумулятора | Нет на складе | |
| 143 | ШП-10Т | Шайба пружинная | Нет на складе | |
| 143 | 60-48-031 | Шайба стопорная | Нет на складе | |
| 144 | БНП-М10Х20 | Болт | Нет на складе | |
| 144 | 60-48-010 | Головка штока | Нет на складе | |
| 145 | 60-48-021 | Втулка шарнира | Нет на складе | |
| 145 | 04.48.111 | Прокладка | Нет на складе | |
| 146 | БНП-М8Х30 | Болт | Нет на складе | |
| 146 | ЗП-10Х70 | Заклепка | Нет на складе | |
| 147 | 04.48.109-1 | Прокладка | Нет на складе | |
| 147 | 60-48-022 | Шарнир | Нет на складе | |
| 148 | 60-48-030 | Манжетодержатель | Нет на складе | |
| 148 | 04.42.240-2 | Рамка | Нет на складе | |
| 149 | 75.48.052-1 | Аккумуляторная батарея 6ТСТ-45ПМС | Нет на складе | |
| 149 | 60-48-011 | Манжета 60Х80 ГОСТ 6969-54 | Нет на складе | |
| 150 | 76Т-48-025-1 | Втулка | Нет на складе | |
| 150 | 04.48.132-2 | Крышка | Нет на складе | |
| 151 | 36-4202035 | Кольцо пружинное | Нет на складе | |
| 152 | 60-48-016 | Прокладка цилиндра | Нет на складе | |
| 153 | 60-48-027 | Шток | Нет на складе | |
| 155 | 60-48-028 | Хвостовик штока | Нет на складе | |
| 156 | 60-48-026 | Кольцо уплотнительное | Нет на складе | |
| 158 | 60-48-007 | Кольцо поршневое | Нет на складе | |
| 159 | 60-48-009-А | Гайка | Нет на складе | |
| 160 | Ш-6Х90 | Шплинт | Нет на складе | |
| 161 | БНП-М16Х1,5ХХ50 | Болт | Нет на складе | |
| 162 | ШП-16Т | Шайба пружинная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
