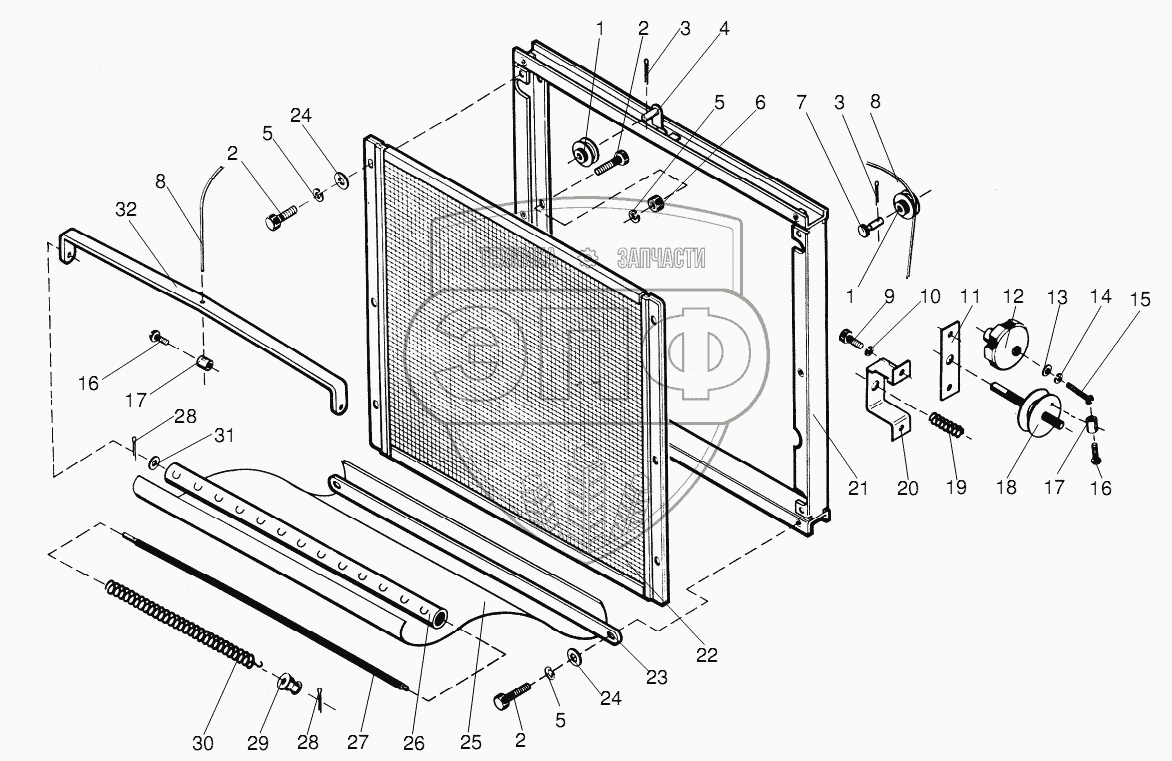

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-1311 Установка шторки
1
1
2
2
2
3
3
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А09.01.035 | А09.01.035 | Блок управления | Нет на складе | |
| А09.01.010-02 | А09.01.010-02 | Шторка | Нет на складе | |
| 1 | А09.01.009 | Ролик | Нет на складе | |
| 2 | М8.6gх20 | Болт | Нет на складе | |
| 3 | 2,5х16 | Шплинт | Нет на складе | |
| 4 | 95-1310040 | Кронштейн | Нет на складе | |
| 5 | 8.65Г | Шайба | Нет на складе | |
| 6 | 8.6Н | Гайка | Нет на складе | |
| 7 | 6-10в12х28.45.Ц9 | Ось | Нет на складе | |
| 8 | А09.01.007 | Трос | Нет на складе | |
| 9 | М6.6gх16 | Болт | Нет на складе | |
| 10 | 6.65Г | Шайба | Нет на складе | |
| 11 | А09.01.021-А | Планка | Нет на складе | |
| 12 | А13.25.000 | Рукоятка | Нет на складе | |
| 13 | 5.01 | Шайба | Нет на складе | |
| 14 | 5.65Г | Шайба | Нет на складе | |
| 15 | ВМ5.6gх12 | Болт | Нет на складе | |
| 16 | ВМ4-6gх8 | Болт | Нет на складе | |
| 17 | А09.01.008 | Фиксатор | Нет на складе | |
| 18 | А09.01.040 | Барабан | Нет на складе | |
| 19 | А09.01.023 | Пружина | Нет на складе | |
| 20 | А09.01.022 | Скоба | Нет на складе | |
| 21 | 95-1310020 | Проставка | Нет на складе | |
| 22 | 95-1310030 | Сетка | Нет на складе | |
| 23 | А09.01.006-02 | Планка | Нет на складе | |
| 24 | 8.01 | Шайба | Нет на складе | |
| 25 | А09.01.001-02 | Шторка | Нет на складе | |
| 26 | А09.01.015-02 | Барабан | Нет на складе | |
| 27 | А09.01.004-02 | Стержень | Нет на складе | |
| 28 | 2х12 | Шплинт | Нет на складе | |
| 29 | А09.01.011 | Наконечник | Нет на складе | |
| 30 | А09.01.005 | Пружина | Нет на складе | |
| 31 | 6.01 | Шайба | Нет на складе | |
| 32 | А09.01.002-02 | Рамка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
