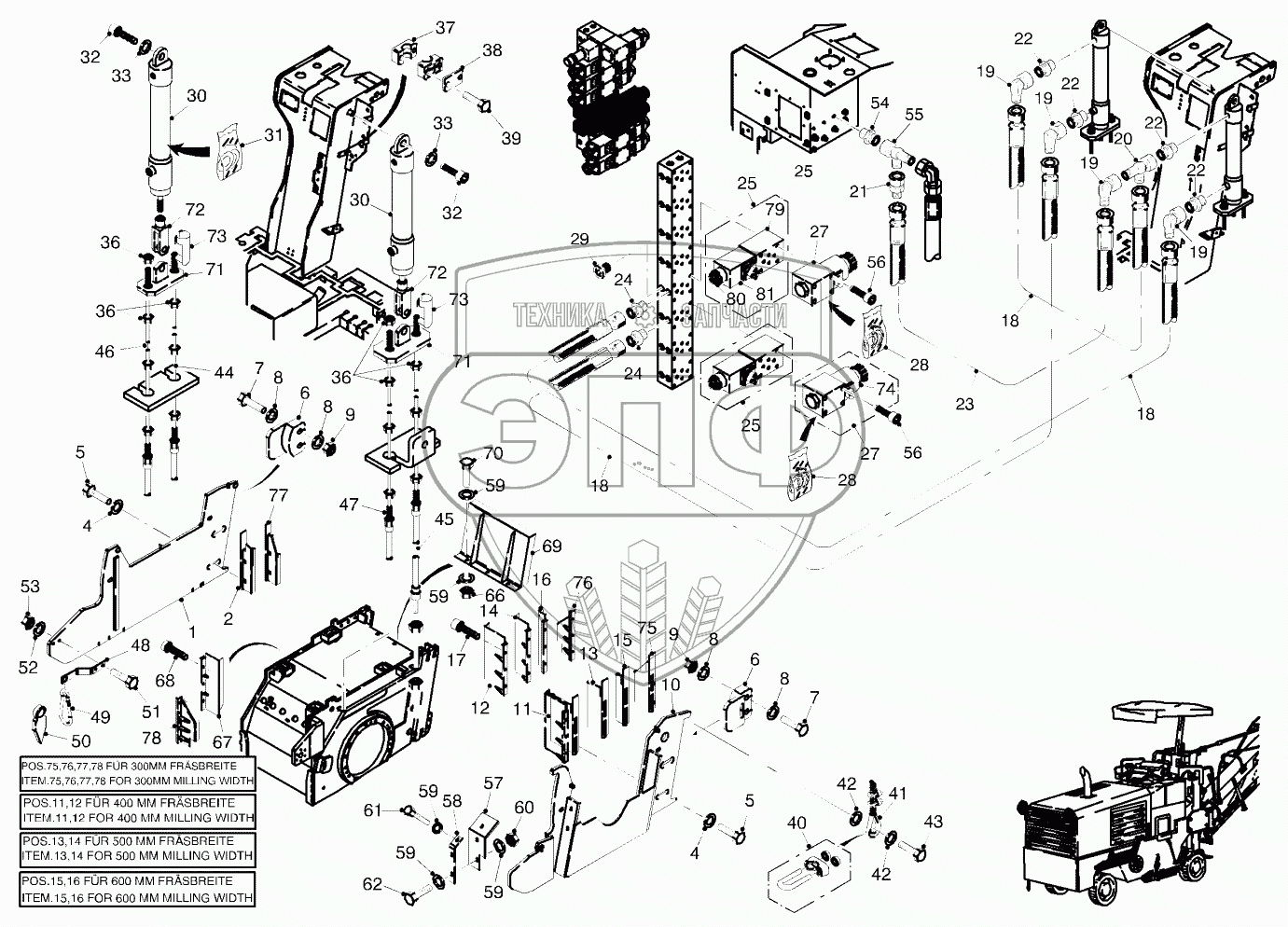

Каталог запасных частей к технике: WIRTGEN W600DC. SIDE PLATE FB300/400/500/600
1
2
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
19
20
21
22
22
22
22
23
24
24
25
25
25
27
27
28
28
29
30
30
31
32
32
33
33
36
36
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
59
59
59
59
60
61
62
66
67
68
69
70
71
71
72
72
73
73
74
75
76
77
78
79
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 106792 | SIDE PLATE RIGHT | Нет на складе | |
| 2 | 96840 | SEAL | Нет на складе | |
| 4 | 107266 | WASHER | Нет на складе | |
| 5 | 14402 | SCREW | Нет на складе | |
| 6 | 98356 | GUIDANCE | Нет на складе | |
| 7 | 4293 | SCREW | Нет на складе | |
| 8 | 5131 | WASHER | Нет на складе | |
| 9 | 5151 | HEXAGON NUT | Нет на складе | |
| 10 | 106860 | SIDE PLATE LEFT | Нет на складе | |
| 11 | 99154 | SEAL | Нет на складе | |
| 12 | 99151 | SEAL | Нет на складе | |
| 13 | 99152 | SEAL | Нет на складе | |
| 14 | 99050 | SEAL | Нет на складе | |
| 15 | 96842 | SEAL | Нет на складе | |
| 16 | 98395 | SEAL | Нет на складе | |
| 17 | 4630 | SCREW | Нет на складе | |
| 18 | 81843 | HYDRAULIC HOSE | Нет на складе | |
| 19 | 2888 | ADJUSTABLE MALE STUD ELBOW | Нет на складе | |
| 20 | 2887 | ADJ.MALE STUD TEE-STUD BARREL | Нет на складе | |
| 21 | 5047 | REDUCING COUPLING | Нет на складе | |
| 22 | 5930 | MALE STUD COUPLING | Нет на складе | |
| 23 | 18177 | HYDRAULIC HOSE | Нет на складе | |
| 24 | 30243 | MALE STUD COUPLING | Нет на складе | |
| 25 | 197039 | DIRECTIONAL VALVE | Нет на складе | |
| 27 | 114135 | DIRECTIONAL VALVE | Нет на складе | |
| 28 | 114161 | SET OF SEALS | Нет на складе | |
| 29 | 9922 | SCREWED SEALING PLUG | Нет на складе | |
| 30 | 90224 | HYDRAULIC CYLINDER | Нет на складе | |
| 31 | 76301 | SET OF SEALS | Нет на складе | |
| 32 | 4469 | SCREW | Нет на складе | |
| 33 | 4828 | WASHER | Нет на складе | |
| 36 | 5193 | HEXAGON NUT | Нет на складе | |
| 37 | 4114 | PIPE CLIP | Нет на складе | |
| 38 | 17672 | COVER PLATE | Нет на складе | |
| 39 | 5950 | SCREW | Нет на складе | |
| 40 | 8026 | WIRE CLIP | Нет на складе | |
| 41 | 69522 | ROPE EYE | Нет на складе | |
| 42 | 5275 | WASHER | Нет на складе | |
| 43 | 4220 | SCREW | Нет на складе | |
| 44 | 106506 | BOWDEN CABLE | Нет на складе | |
| 45 | 103922 | BOWDEN CABLE | Нет на складе | |
| 46 | 96358 | BOWDEN CABLE | Нет на складе | |
| 47 | 103921 | BOWDEN CABLE | Нет на складе | |
| 48 | 103607 | BRACKET | Нет на складе | |
| 49 | 10744 | SPRING HOOK | Нет на складе | |
| 50 | 105894 | PLUMBLINE | Нет на складе | |
| 51 | 4219 | SCREW | Нет на складе | |
| 52 | 5274 | WASHER | Нет на складе | |
| 53 | 5268 | HEXAGON NUT | Нет на складе | |
| 54 | 3930 | WELDABLE STUD | Нет на складе | |
| 55 | 3929 | ADJ.MALE STUD TEE-STUD BARREL | Нет на складе | |
| 56 | 197044 | SCREW | Нет на складе | |
| 57 | 105312 | SEALING RUBBER | Нет на складе | |
| 58 | 101715 | BENT PART | Нет на складе | |
| 59 | 5211 | WASHER | Нет на складе | |
| 60 | 5209 | HEXAGON NUT | Нет на складе | |
| 61 | 4181 | SCREW | Нет на складе | |
| 62 | 4169 | SCREW | Нет на складе | |
| 66 | 12247 | HEXAGON NUT | Нет на складе | |
| 67 | 111912 | SEAL | Нет на складе | |
| 68 | 55492 | SCREW | Нет на складе | |
| 69 | 116880 | COVER HOOD | Нет на складе | |
| 70 | 4182 | SCREW | Нет на складе | |
| 71 | 115974 | HOLDER | Нет на складе | |
| 72 | 114506 | FORK HEAD | Нет на складе | |
| 73 | 19020 | PIN CLIP | Нет на складе | |
| 74 | 114160 | SOLENOID | Нет на складе | |
| 75 | 111572 | HOUSING | Нет на складе | |
| 76 | 111571 | SEAL | Нет на складе | |
| 77 | 107384 | HOUSING | Нет на складе | |
| 78 | 109645 | SEAL | Нет на складе | |
| 79 | 197042 | HOUSING | Нет на складе | |
| 80 | 197041 | DIRECTIONAL VALVE | Нет на складе | |
| 81 | 197043 | SOLENOID COIL | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
