1
1.1
1.2
2
2.1
2.2
2.3
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
4
4.1
4.2
4.3
5
5.1
5.2
5.3
6
7
8
9
10
11
12
13
14
В1
В2
ВК2
EL5
FU1
FU2
GB1, GB2
GB1, GB2
G1
НА2
К1
KV1
М1
М1
М1
Р1
S1
S2
SA1
SP1
SP2
SP3
SQ1
SL1
VD1,VD2
XP12
XS1
XS2-XS5
XS10, XS11
XS10, XS11
XS12
XS21
XS22
XS26, XS28
XP13
XS13
XS23
XS24, XS29
XS24, XS29
XS27
X1
YA1

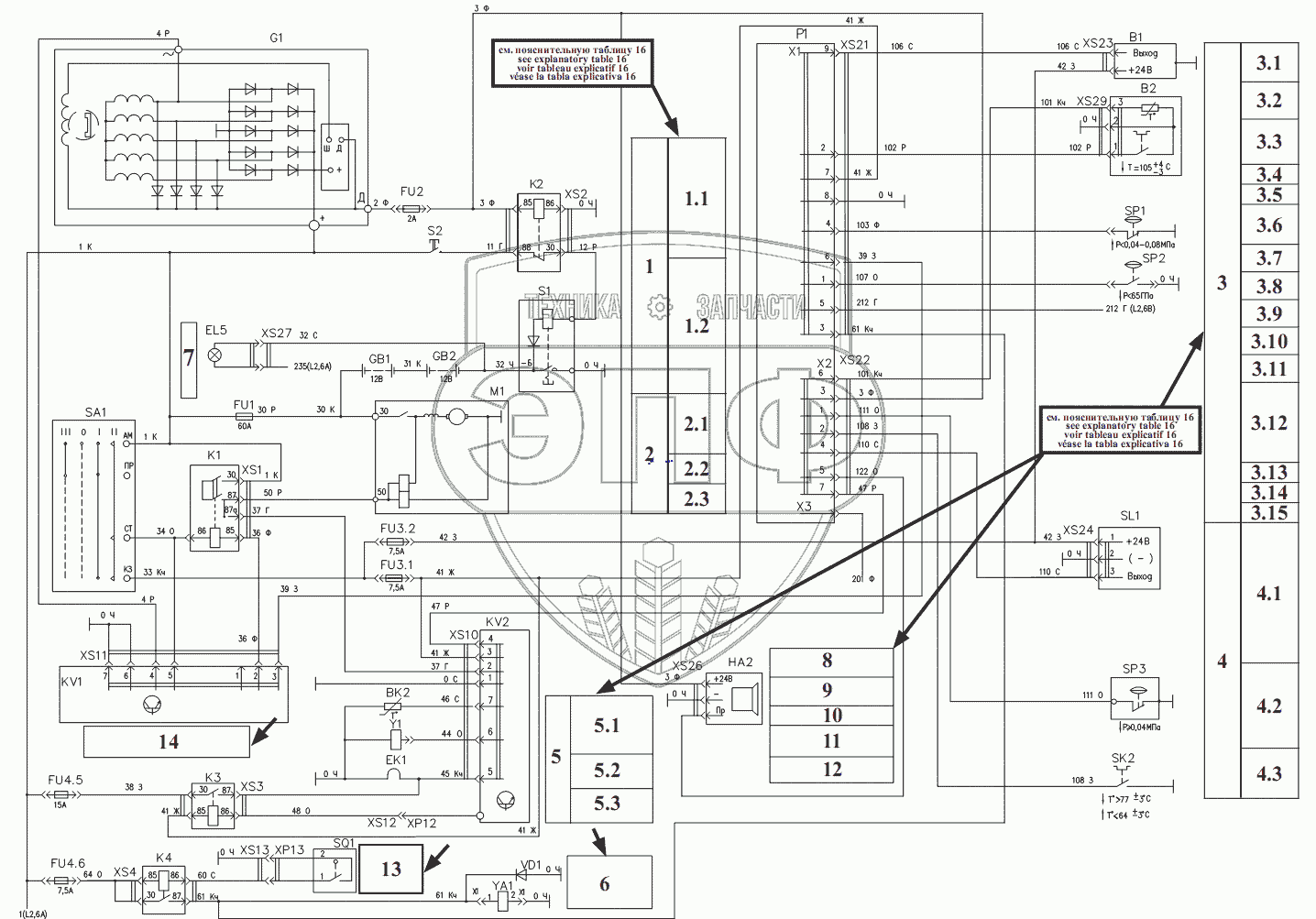

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Системаэлектроснабжения | Система электроснабжения | Нет на складе | |
| 1.1 | Установкагенераторная | Установка генераторная | Нет на складе | |
| 1.2 | Выключателимассы | Выключатели массы, аккумуляторные батареи | Нет на складе | |
| 2 | Системапуска | Система пуска | Нет на складе | |
| 2.1 | Стартер | Стартер | Нет на складе | |
| 2.2 | Релестартёра | Реле стартёра | Нет на складе | |
| 2.3 | Замокзажигания | Замок зажигания | Нет на складе | |
| 3 | Блокиндикации | Блок индикации | Нет на складе | |
| 3.1 | Уровеньтоплива | Уровень топлива | Нет на складе | |
| 3.2 | Температураоxлаждающейжидкости | Температура охлаждающей жидкости двигателя | Нет на складе | |
| 3.3 | Перегревоxлаждающейжидкости | Перегрев охлаждающей жидкости двигателя | Нет на складе | |
| 3.4 | Бортсеть(+24В) | Бортсеть | Нет на складе | |
| 3.5 | «Масса» | «Масса» | Нет на складе | |
| 3.6 | Минимальноедавлениевсистемесмазки | Минимальное давление в системе смазки двигателя | Нет на складе | |
| 3.7 | Контрольстарта | Контроль старта | Нет на складе | |
| 3.8 | Засорениевоздушногофильтра | Засорение воздушного фильтра | Нет на складе | |
| 3.9 | Сигнализациявключенияуказателейповорота | Сигнализация включения указателей поворота | Нет на складе | |
| 3.10 | Незастёгнутременьбезопасности | Не застёгнут ремень безопасности | Нет на складе | |
| 3.11 | Счётчикнаработкивремени | Счётчик наработки времени | Нет на складе | |
| 3.12 | Контрольразрядки | Контроль разрядки аккумуляторный батарей | Нет на складе | |
| 3.13 | Аварийнаясигнализация | Аварийная сигнализация | Нет на складе | |
| 3.14 | Контрольразогревасвечей | Контроль разогрева свечей | Нет на складе | |
| 3.15 | Подсветка | Подсветка | Нет на складе | |
| 4 | Гидросистема | Гидросистема рабочего оборудования | Нет на складе | |
| 4.1 | Уровеньрабочейжидкости | Уровень рабочей жидкости минимальный | Нет на складе | |
| 4.2 | Засорениесливногофильтра | Засорение сливного фильтра | Нет на складе | |
| 4.3 | Перегреврабочейжидкости | Перегрев рабочей жидкости | Нет на складе | |
| 5 | БлокуправленияЭФУ | Блок управления ЭФУ | Нет на складе | |
| 5.1 | Датчиктемпературыразогревадвигателя | Датчик температуры разогрева двигателя | Нет на складе | |
| 5.2 | Клапантопливный | Клапан топливный | Нет на складе | |
| 5.3 | Свечанакаливания | Свеча накаливания | Нет на складе | |
| 6 | Блокировкауправления | Блокировка управления рабочим оборудованием | Нет на складе | |
| 7 | Лампапереносная | Лампа переносная | Нет на складе | |
| 8 | Сигнализация | Сигнализация | Нет на складе | |
| 9 | Минималноедавлениевсистемесмазки | Минимальное давление в системе смазки двигателя | Нет на складе | |
| 10 | Перегревоxлаждающейжидкостидвигателя | Перегрев охлаждающей жидкости двигателя | Нет на складе | |
| 11 | Уровеньжидкостигидросистемы | Уровень жидкости в баке гидросистемы | Нет на складе | |
| 12 | Уровеньжидкостигидросистемы | Уровень жидкости в баке гидросистемы | Нет на складе | |
| 13 | Микровыключательремнябезопасности | Микровыключатель ремня безопасности | Нет на складе | |
| 14 | Блокуправленияиконтроляблокировкистартера | Блок управления и контроля блокировки стартера | Нет на складе | |
| В1 | ДУТ8801 | Датчик уровня топлива | Нет на складе | |
| В2 | ДУТЖ-03 | Датчик | Нет на складе | |
| ВК2 | ДУТЖ | Датчик | Нет на складе | |
| EK1 | 11.32.3740 | Свеча накаливания 11.32.3740 | Нет на складе | |
| EL1-EL3 | 8724.304/013 | Фара рабочая | Нет на складе | |
| EL5 | СПН21-04 | Светильник СПН 21-04 | Нет на складе | |
| А24-21-3 | А24-21-3 | Лампа | Нет на складе | |
| EL6 | 11.3714О2 | Плафон внутреннего освещения 11.3714 О2 | Нет на складе | |
| FU1 | БП-11-02 | Блок предохранителей | Нет на складе | |
| FU2 | ПР118Б-01 | Предохранитель | Нет на складе | |
| FU3, FU4 | БП-1-02 | Блок предохранителей | Нет на складе | |
| GB1, GB2 | 6СТ-88А | Батарея аккумуляторная | Нет на складе | |
| G1 | Г9947.3701-1 | Генератор Г9947.3701-1 | Нет на складе | |
| НА1 | К91-2М-24V-L | Сигнал звуковой К91-2М-24V-L | Нет на складе | |
| НА2 | СА-1 | Сигнализатор аварийный | 15 255.86 руб. | |
| НА3 | ПКИ-2 | Оповещатель звуковой | Нет на складе | |
| HL1, HL2 | ПФ130Б | Фонарь передний ПФ130 Б | Нет на складе | |
| ТН188В | ТН188В | Устройство светосигнальное ТН 188В | Нет на складе | |
| HL3 | А24-21-3 | Лампа | Нет на складе | |
| HL4 | А24-10 | Лампа | 27.74 руб. | |
| HL5, HL6 | 3212.3731 | Световозвращатель боковой | 157.96 руб. | |
| HL7, HL8 | 3012.3731 | Световозвращатель 3012.3731 | Нет на складе | |
| HL16 | МС-2-24-0 | Маяк сигнальный | Нет на складе | |
| К1 | 738.3747-50 | Реле стартера 738.3747-50 | 286.87 руб. | |
| К2-К5 | 901.3747-01 | Реле | 102.20 руб. | |
| К8 | РС401 | Реле-прерыватель поворотов | Нет на складе | |
| KV1 | БУС-2 | Блок | Нет на складе | |
| КУ2 | БУС-4 | Блок | Нет на складе | |
| М1 | СТ142-Р | Стартер СТ 142-Р | Нет на складе | |
| М1 | AZJ5333 | Стартер AZJ 5333 | Нет на складе | |
| М2 | XEROS4000 | Отопитель XEROS 4000 | Нет на складе | |
| М3 | Моторедукторстеклоочистителя | Моторедуктор стеклоочистителя | Нет на складе | |
| М4 | Электродвигательомывателя | Электродвигатель омывателя | Нет на складе | |
| М5 | 02-0300ZW | Вентилятор крышный 02-0300ZW | Нет на складе | |
| Р1 | БИ8805-01 | Блок индикации | Нет на складе | |
| S1 | 1212.3737-02 | Выключатель | Нет на складе | |
| S2 | 11.3704-01 | Выключатель 11.3704-01 | 186.90 руб. | |
| SA1 | 12.3704-05 | Выключатель | Нет на складе | |
| SA2 | 0974-01.02 | Переключатель | Нет на складе | |
| SA3 | 633.3709 | Переключатель клавишный | Нет на складе | |
| SB6 | 3037-10.84 | Выключатель | Нет на складе | |
| SB7 | 3037-02.80 | Выключатель | Нет на складе | |
| SB9 | 18.11.3037 | Выключатель | Нет на складе | |
| SB10 | 3037-10 | Выключатель зеленый без символа | Нет на складе | |
| SB13 | 13.02.3037 | Выключатель 3037-02.13 | Нет на складе | |
| SB11 | Выключатель «Bondioli» | Выключатель встроен в рукоятку «Bondioli» | Нет на складе | |
| SB12 | Выключатель «Bondioli» | Выключатель встроен в рукоятку «Bondioli» | Нет на складе | |
| SB14 | Выключатель «Bondioli» | Выключатель встроен в рукоятку «Bondioli» | Нет на складе | |
| ЭК2 | ДАТЖ-03 | Датчик | Нет на складе | |
| SP1 | ДАДМ-03 | Датчик аварийного давления масла | 476.60 руб. | |
| SP2 | ДСФ-65 | Датчик | 750.36 руб. - 759.56 руб. | |
| SP4, SP5 | ВК12Б-02 | Выключатель света «стоп» гидравлический | Нет на складе | |
| SP3 | Сигнализаторзасоренияфильтрагидросистемы | Сигнализатор засорения фильтра гидросистемы | Нет на складе | |
| SQ1 | МикровыключательOMRON | Микровыключатель OMRON | Нет на складе | |
| SL1 | ДГС-М-311-24-01 | Датчик гидросигнализатор | Нет на складе | |
| VD1,VD2 | МД4-5 | Модуль диодный | Нет на складе | |
| XP12 | 502601 | Колодка штыревая 502601 | Нет на складе | |
| XS1 | 469.59.00 | Колодка гнездовая 469.59.00 | Нет на складе | |
| XS2-XS5 | 617605 | Колодка | Нет на складе | |
| XS10, XS11 | 602207 | Колодка гнездовая 602207 | Нет на складе | |
| XS12 | 602601 | Колодка гнездовая 602601 | Нет на складе | |
| XS16, XS17 | 608608 | Колодка гнездовая | Нет на складе | |
| XS18 | 609607 | Колодка гнездовая 609607 | Нет на складе | |
| XS19, XS20 | 608608 | Колодка гнездовая | Нет на складе | |
| XS21 | 602209 | Колодка гнездовая 602209 | Нет на складе | |
| XS22 | 602207 | Колодка гнездовая 602207 | Нет на складе | |
| XS26, XS28 | 602604 | Колодка гнездовая | Нет на складе | |
| XS33, XS34 | 602602 | Колодка гнездовая | Нет на складе | |
| XS43 | 608608 | Колодка гнездовая | Нет на складе | |
| XS44-XS46 | 602601 | Колодка гнездовая 602601 | Нет на складе | |
| XS50 | 612610 | Колодка гнездовая | Нет на складе | |
| XS30 | 607605 | Колодка гнездовая | Нет на складе | |
| XP13 | АМР«Superseal» | Вилка двуxконтактная АМР «Superseal» в составе: | Нет на складе | |
| 0-0282104-1 | 0-0282104-1 | Вилка 0-0282104-1 | Нет на складе | |
| 0-282109-1 | 0-282109-1 | Штырь 0-282109-1 | Нет на складе | |
| 0-0281934-2 | 0-0281934-2 | Уплотнитель 0-0281934-2 | Нет на складе | |
| XS13 | АМР | Вилка двуxконтактная АМР | Нет на складе | |
| 0-0282080-1 | 0-0282080-1 | Розетка 0-0282080-1 | Нет на складе | |
| 0-282110-1 | 0-282110-1 | Гнездо 0-282110-1 | Нет на складе | |
| 0-0281934-2 | 0-0281934-2 | Уплотнитель 0-0281934-2 | Нет на складе | |
| XS23 | АМР | Вилка двуxконтактная АМР | Нет на складе | |
| 0-0282080-1 | 0-0282080-1 | Розетка 0-0282080-1 | Нет на складе | |
| 0-0282110-1 | 0-0282110-1 | Гнездо 0-0282110-1 | Нет на складе | |
| 0-0281934-2 | 0-0281934-2 | Уплотнитель 0-0281934-2 | Нет на складе | |
| XS24, XS29 | AMP | Розетка трехконтактная AMP в составе: | Нет на складе | |
| 1-967325-2 | 1-967325-2 | Корпус розетки 1-967325-2 | Нет на складе | |
| 965783-1 | 965783-1 | Адаптер угловой 965783-1 | Нет на складе | |
| 929974-1 | 929974-1 | Гнездо 929974-1 | Нет на складе | |
| 828920-1 | 828920-1 | Уплотнитель 828920-1 | Нет на складе | |
| XS27 | РНЦ10-001 | Розетка | Нет на складе | |
| XS52 | АМР | Вилка двуxконтактная АМР | Нет на складе | |
| 0-0282080-1 | 0-0282080-1 | Розетка 0-0282080-1 | Нет на складе | |
| 0-028110-1 | 0-028110-1 | Гнездо 0-028110-1 | Нет на складе | |
| 0-0281934-2 | 0-0281934-2 | Уплотнитель 0-0281934-2 | Нет на складе | |
| X1 | GDM3011J | Соединитель Hirshmann GDM3011J | Нет на складе | |
| YA1 | 24В | Электромагнит 24В | Нет на складе | |
| Y1 | Клапантопливный | Клапан топливный | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
