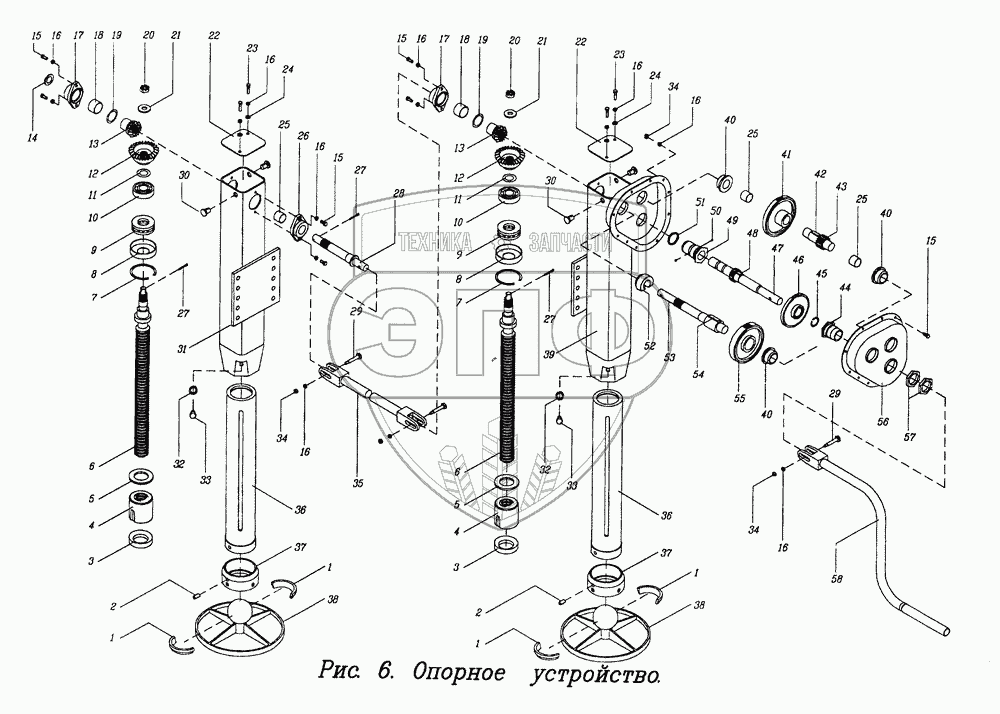

Каталог запасных частей к технике: ЧМЗАП-9906. Опорное устройство
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
13
13
13
14
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
24
24
25
25
25
25
25
25
25
26
27
27
27
27
28
29
29
30
30
30
31
32
32
32
33
33
33
34
34
34
34
35
36
36
36
37
37
37
38
38
38
39
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9990-2910168 | Сухарь | Нет на складе | |
| 2 | 9990-2918183 | Винт стопорный | Нет на складе | |
| 3 | 9906ю502723164 | Кольцо сферическое | Нет на складе | |
| 4 | 9906.502723162 | Гайка опорного устройства | Нет на складе | |
| 5 | 9906.502723230 | Шайба | Нет на складе | |
| 6 | 9906.502723160 | Винт опорного устройства | Нет на складе | |
| 7 | 9906.502723228 | Кольцо стопорное | Нет на складе | |
| 8 | 9906.502723166 | Чашечка | Нет на складе | |
| 9 | ГОСТ 7872-89 | Подшипник 8308 ГОСТ 7872-89 | Нет на складе | |
| 10 | ГОСТ 8338-75 | Подшипник 306 ГОСТ 8338-75 | Нет на складе | |
| 11 | 9906.502723240 | Прокладка регулировочная | Нет на складе | |
| 11 | 9906.502723241 | Прокладка регулировочная | Нет на складе | |
| 11 | 9906.502723242 | Прокладка регулировочная | Нет на складе | |
| 12 | 9906.502723051 | Шестерня коническая ведомая | Нет на складе | |
| 13 | 9906.502723050 | Шестерня коническая ведущая | Нет на складе | |
| 13 | 9906.502723050 | Шестерня коническая ведущая | Нет на складе | |
| 14 | 9906.502723232 | Шайба | Нет на складе | |
| 15 | 201455 | Болт М8-6gxС18.68.016 ГОСТ 7796-70 | Нет на складе | |
| 15 | 201455 | Болт М8-6gxС18.68.016 ГОСТ 7796-70 | Нет на складе | |
| 16 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 16 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 16 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 17 | 9906.502723082 | Опора шестерни конической | Нет на складе | |
| 18 | 5320-3501126 | Втулка | 96.39 руб. - 118.52 руб. | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 19 | 9906.502723246 | Прокладка регулировочная | Нет на складе | |
| 20 | 374802 | Гайка М18x1,5-6Н | Нет на складе | |
| 20 | 374802 | Гайка М18x1,5-6Н | Нет на складе | |
| 21 | 376128 | Шайба 18 | Нет на складе | |
| 21 | 376128 | Шайба 18 | Нет на складе | |
| 22 | 9906.502720080 | Крышка | Нет на складе | |
| 22 | 9906.502720080 | Крышка | Нет на складе | |
| 23 | 201460 | Болт М8-6gx30.68.016 ГОСТ 7796-70 | Нет на складе | |
| 23 | 201460 | Болт М8-6gx30.68.016 ГОСТ 7796-70 | Нет на складе | |
| 24 | 252005 | Шайба 8 ОСТ37.001.144-75 | Нет на складе | |
| 24 | 252005 | Шайба 8 ОСТ37.001.144-75 | Нет на складе | |
| 25 | ВМФ-003 | Втулка металлофторопластовая | Нет на складе | |
| 25 | ВМФ-003 | Втулка металлофторопластовая | Нет на складе | |
| 25 | ВМФ-003 | Втулка металлофторопластовая | Нет на складе | |
| 25 | ВМФ-003 | Втулка металлофторопластовая | Нет на складе | |
| 25 | ВМФ-003 | Втулка металлофторопластовая | Нет на складе | |
| 26 | 9906.502723152 | Опора № 5 | Нет на складе | |
| 27 | 258054 | Шплинт 4x32.016ГОСТ397-79 | Нет на складе | |
| 27 | 258054 | Шплинт 4x32.016ГОСТ397-79 | Нет на складе | |
| 28 | 9906.502723055 | Вал опорного устройства левого | Нет на складе | |
| 29 | 475230 | Болт специальный | Нет на складе | |
| 30 | 9906.502720082 | Палец | Нет на складе | |
| 30 | 9906.502720082 | Палец | Нет на складе | |
| 31 | 9906.502720031 | Корпус опорного устройства левый | Нет на складе | |
| 32 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 32 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 33 | 93853-8525126-10 | Болт направляющий | Нет на складе | |
| 33 | 93853-8525126-10 | Болт направляющий | Нет на складе | |
| 34 | 250510 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 34 | 250510 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 35 | 9911.002724060 | Вал соединительный | Нет на складе | |
| 36 | 9906.502720050 | Стойка опорного устройства | Нет на складе | |
| 36 | 9906.502720050 | Стойка опорного устройства | Нет на складе | |
| 37 | 9990-2910164 | Гайка специальная | Нет на складе | |
| 37 | 9990-2910164 | Гайка специальная | Нет на складе | |
| 38 | 9906.502720070 | Лапа опорного устройства | Нет на складе | |
| 38 | 9906.502720070 | Лапа опорного устройства | Нет на складе | |
| 39 | 9906.502720030 | Корпус опорного устройства правого | Нет на складе | |
| 40 | 9906.502723132 | Опора № 3 | Нет на складе | |
| 41 | 9906.502723046 | Шестерня ведомая | Нет на складе | |
| 42 | 9906.502723236 | Шпонка ГОСТ 23360-78 | Нет на складе | |
| 43 | 9906.502723041 | Вал-шестерня | Нет на складе | |
| 44 | 9906.502723142 | Опора № 4 | Нет на складе | |
| 45 | 9906.502723224 | Кольцо стопорное | Нет на складе | |
| 46 | 9906.502723042 | Шестерня ведущая | Нет на складе | |
| 47 | 9906.502723040 | Вал-шестерня | Нет на складе | |
| 48 | 9906.502723222 | Шпонка ГОСТ 23360-78 | Нет на складе | |
| 49 | 9906.502723122 | Опора № 2 | Нет на складе | |
| 50 | 200-1601099-В | Шарик фиксатора | Нет на складе | |
| 51 | 9906.502723226 | Кольцо фиксатора | Нет на складе | |
| 52 | 9906.502723092 | Опора № 1 | Нет на складе | |
| 53 | 9906.502723054 | Вал опорного устройства правого | Нет на складе | |
| 54 | 9906.502723220 | Шпонка ГОСТ 23360-78 | Нет на складе | |
| 55 | 9906.502723044 | Шестерня ведомая | Нет на складе | |
| 56 | 9906.502723034 | Крышка редуктора | Нет на складе | |
| 57 | 9906.502723234 | Гайка М45x1,5-6Н | Нет на складе | |
| 58 | 9906.502724016 | Рукоятка опорного устройства | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
