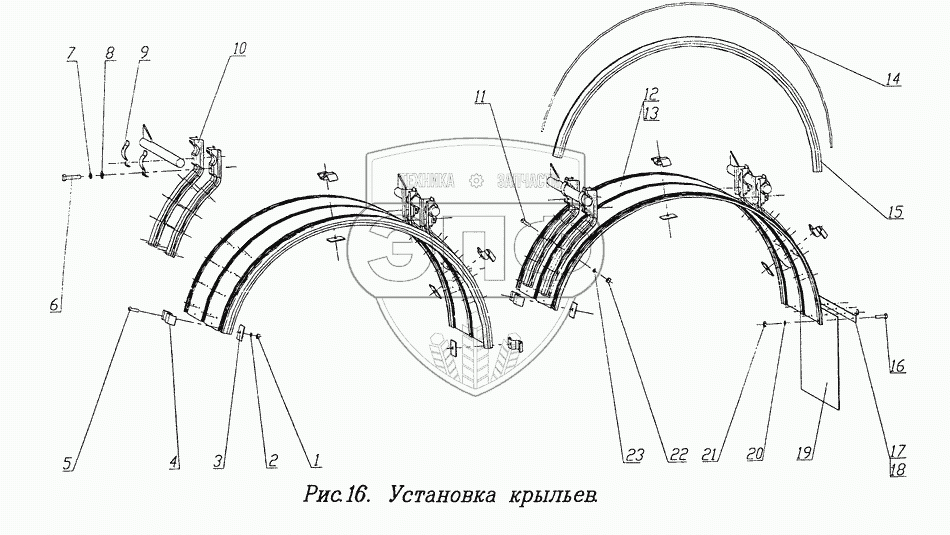

Каталог запасных частей к технике: ЧМЗАП-9906. Установка крыльев
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 250508 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 2 | 252154 | Шайба 6Л 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 3 | 99859-8404031 | Подкладка фиксатора | Нет на складе | |
| 4 | 99859-8404030 | Фиксатор | Нет на складе | |
| 5 | 220107 | Винт М6-6gx20.48.016 ГОСТ 17473-80 | Нет на складе | |
| 6 | 201462 | Болт М8-6gx35.68.016 ГОСТ 7796-70 | Нет на складе | |
| 7 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 8 | 252005 | Шайба 8 ОСТ37.001.144-75 | Нет на складе | |
| 9 | 99859-8404029 | Зажим кронштейна крыла | Нет на складе | |
| 10 | 99859-8404025 | Кронштейн | Нет на складе | |
| 11 | 220107 | Винт М6-6gx20.48.016 ГОСТ 17473-80 | Нет на складе | |
| 12 | 9911.008404018-10 | Крыло левое | Нет на складе | |
| 13 | 9911.008404019 | Крыло правое | Нет на складе | |
| 15 | 99859-8404021 | Обечайка крыла | Нет на складе | |
| 16 | 201421 | Болт М6-6gx22.68.016 ГОСТ 7798-70 | Нет на складе | |
| 17 | 9911.008404.161 | Подкладка крыла наружная левая | Нет на складе | |
| 18 | 9911.008404.160 | Подкладка крыла наружная правая | Нет на складе | |
| 19 | 311200.8404070 | Брызговик крыла | Нет на складе | |
| 20 | 252154 | Шайба 6Л 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 21 | 250508 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 22 | 250508 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 23 | 252154 | Шайба 6Л 65Г 06 ГОСТ 6402-70 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
