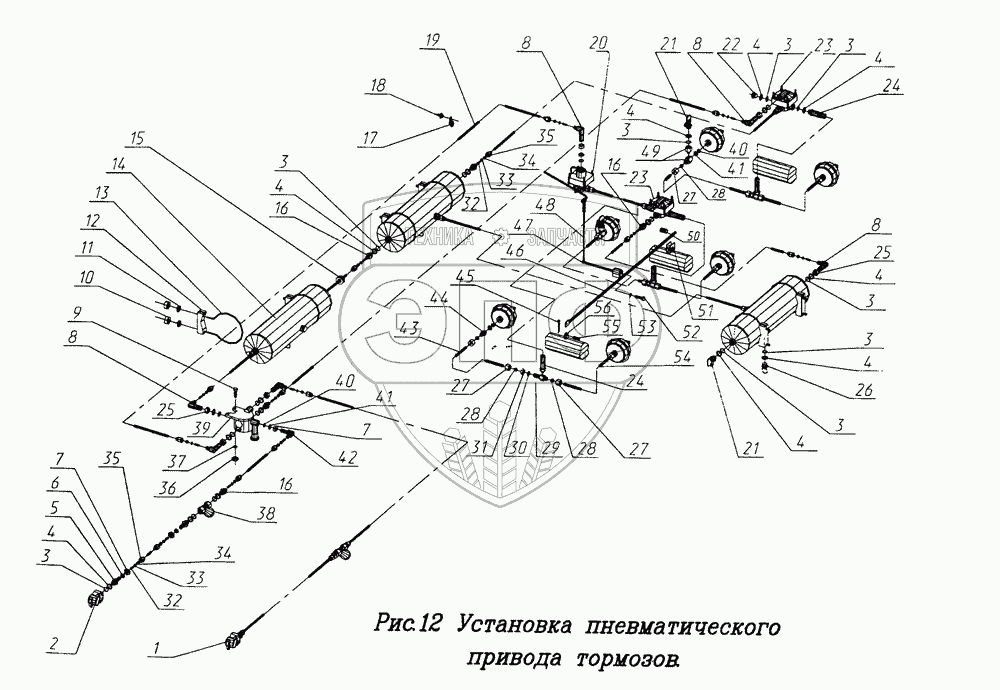

Каталог запасных частей к технике: ЧМЗАП-9906. Установка пневматического привода тормозов
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
21
22
23
23
24
24
25
25
26
27
27
27
28
28
28
29
30
31
32
32
33
33
34
34
35
35
36
37
38
39
40
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 100-3521111 | Головка соединительная тип "Палм" | Нет на складе | |
| 2 | 100-3521110 | Головка соединительная тип "Палм" | Нет на складе | |
| 3 | 711-3521062 | Кольцо 020-025-30-2-3 ГОСТ 18829-73 | Нет на складе | |
| 4 | 711-3506104-10 | Шайба | Нет на складе | |
| 5 | 9911.003513092-10 | Штуцер | Нет на складе | |
| 6 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 7 | 250561 | Гайка М16x1,5.6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 8 | 9911.003513116-10 | Угольник | Нет на складе | |
| 9 | 201498 | Болт М10-6gx28.68.016 ГОСТ 7796-70 | Нет на складе | |
| 10 | 250510 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 11 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 12 | 771-3513035 | Прокладка воздушного баллона | Нет на складе | |
| 13 | 771-3513085 | Хомут крепления воздушного баллона | Нет на складе | |
| 14 | 99858-3513015 | Баллон воздушный тормозов | Нет на складе | |
| 15 | 200-3724042 | Втулка | Нет на складе | |
| 16 | 9911.003513096-10 | Штуцер | Нет на складе | |
| 17 | 1/45677-80 | Хомутик | Нет на складе | |
| 18 | 2108-6102053 | Кнопка | Нет на складе | |
| 19 | Трубка полиамидная | Трубка полиамидная 10x1,0 | Нет на складе | |
| 20 | 4 757 010 010 | Регулятор тормозных сил | Нет на складе | |
| 21 | 13.3515310 | Клапан контрольного вывода | Нет на складе | |
| 22 | 479302 | Пробка | Нет на складе | |
| 23 | 11.3518010 | Клапан ускорительный | Нет на складе | |
| 24 | 311200.3506085 | Шланг гибкий тормозных камер | Нет на складе | |
| 25 | 477286 | Гайка | Нет на складе | |
| 26 | 100-3513110 | Кран слива конденсата | 469.81 руб. | |
| 27 | 421141 | Гайка накидная | Нет на складе | |
| 28 | 421240-01 | Муфта конусная | Нет на складе | |
| 29 | 771-3506091-01 | Тройник | Нет на складе | |
| 30 | 252140 | Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 31 | 250638 | Гайка М18x1,5.6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 32 | 9911.003513173-10 | Трубка | Нет на складе | |
| 33 | 9911.003513150 | Кольцо 010-013-19 ГОСТ9833-73 | Нет на складе | |
| 34 | 9911.003513144-10 | Втулка | Нет на складе | |
| 35 | 9911.003513138-10 | Гайка накидная | Нет на складе | |
| 36 | 250512 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | Нет на складе | |
| 37 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 38 | 12.3511310 | Фильтр магистральный | Нет на складе | |
| 39 | 9758-3531010-01 | Воздухораспределитель | Нет на складе | |
| 40 | 99858-3519066 | Кольцо 014-018-25-2-2 ГОСТ 18829-73 | Нет на складе | |
| 41 | 99858-3506106 | Шайба | Нет на складе | |
| 42 | 320000.3513122 | Угольник | Нет на складе | |
| 43 | 308000.3506305 | Трубка тормозной камеры | Нет на складе | |
| 44 | 479091 | Штуцер | Нет на складе | |
| 45 | 258038 | Шплинт 3,2x16.016 ГОСТ 397-79 | Нет на складе | |
| 46 | 9911.003533300 | Тяга упругого элемента | Нет на складе | |
| 47 | 100-3533110 | Упругий элемент | 1 903.24 руб. | |
| 48 | 311200.3506442 | Штанга | Нет на складе | |
| 49 | 8335-3506012 | Тройник | Нет на складе | |
| 50 | 9906.503533315 | Втулка | Нет на складе | |
| 51 | 9906.503533310 | Кронштейн упругого элемента | Нет на складе | |
| 52 | 201540 | Болт М12-6gx30.68.016 ГОСТ 7796-70 | Нет на складе | |
| 53 | 252137 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 54 | 308000.3506304 | Трубка тормозной камеры | Нет на складе | |
| 55 | 260060 | Палец 10x35 ОСТ 37.001.163-73 | Нет на складе | |
| 56 | 9906.503533302 | Кронштейн упругого элемента | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
