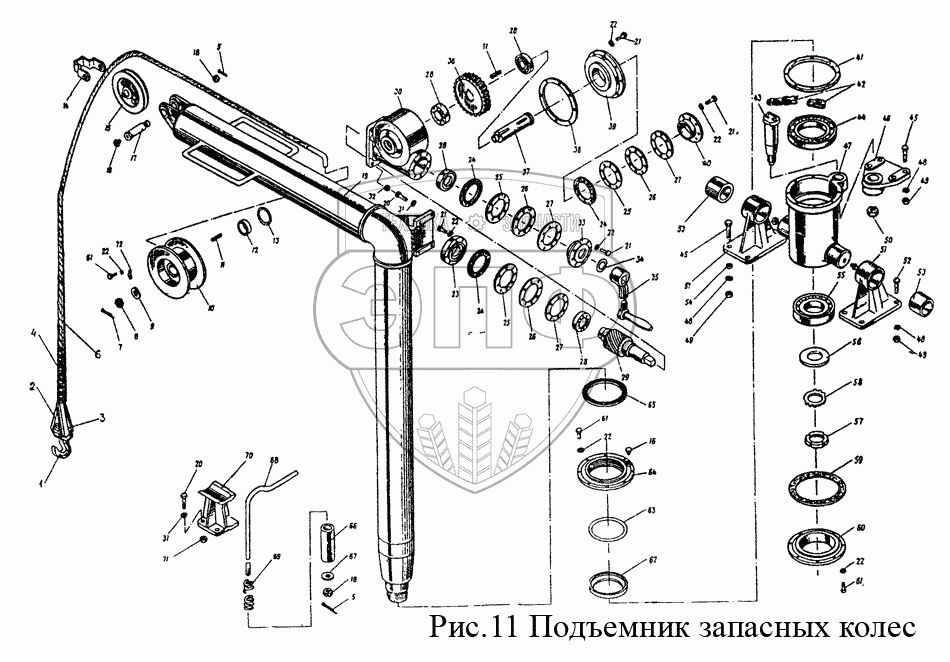

Каталог запасных частей к технике: ЧМЗАП-9990. Подъемник запасных колес
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
18
19
20
20
21
21
21
21
22
22
22
22
22
22
23
24
24
24
25
25
25
26
26
26
27
27
27
28
28
28
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
48
48
49
49
49
50
51
51
52
53
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5247Б-3925282-Б | Крюк троса подъемника | Нет на складе | |
| 2 | 5247Б-3508468 | Коуш 30 ГОСТ 2224 | Нет на складе | |
| 3 | 9990-3925276 | Трос канат 8.1-7-СС-Л-О-Н-180 ГОСТ 3070 L = 7,9 м | Нет на складе | |
| 4 | 5247Б-3925428 | Проволока обмоточная | Нет на складе | |
| 5 | 258041 | Шплинт 3,2x32-001 | Нет на складе | |
| 6 | 9990-3925274 | Трос подъемника запасных колес с крюком | Нет на складе | |
| 7 | 258055 | Шплинт 4x36-0.016 ГОСТ 397 | Нет на складе | |
| 8 | 334737 | Гайка | Нет на складе | |
| 9 | 252017 | Шайба 16 ОСТ 37.001.144-75 | Нет на складе | |
| 10 | 5247-3925268-Б | Барабан редуктора подъемника запасных колес | Нет на складе | |
| 11 | 378145 | Шпонка 8x7x36 ГОСТ 23360 | Нет на складе | |
| 12 | 52476-3925238 | Втулка распорная | Нет на складе | |
| 13 | 400048-Д | Кольцо уплотнительное | Нет на складе | |
| 14 | 5247-3925308 | Скоба ролика | Нет на складе | |
| 15 | 9990-3925305 | Ролик блочный | Нет на складе | |
| 16 | ГОСТ 19853 | Масленка 2.3.45 Ц6xp ГОСТ 19853 | Нет на складе | |
| 17 | 5247-3925306 | Валик ролика блочного подъемника запасных колес | Нет на складе | |
| 18 | 250977 | Гайка М12x1.25-6Н.6.016 ГОСТ 5918 | Нет на складе | |
| 19 | 600000.3925286 | Подъемник запасных колес в сборе | Нет на складе | |
| 20 | 201501 | Болт М10-6gx35.68.016ГОСТ 7796-70 | Нет на складе | |
| 21 | 201458 | Болт М8.6gx25.68.016 ГОСТ 7796 | Нет на складе | |
| 22 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 23 | 5247Б-3925242 | Крышка подшипника червяка | Нет на складе | |
| 24 | 5247Б-3925248 | Прокладка уплотнительная | Нет на складе | |
| 25 | 5247Б-3925245 | Прокладка крышки регулировочного подшипника | Нет на складе | |
| 26 | 5247Б-3925246 | Прокладка крышки регулировочного подшипника | Нет на складе | |
| 27 | 5247Б-3925247 | Прокладка крышки регулировочного подшипника | Нет на складе | |
| 28 | 7205 | Подшипник роликовый ГОСТ 333 | Нет на складе | |
| 29 | 5247Б-3925232 | Червяк редуктора подъемника | Нет на складе | |
| 30 | 5247Б-3925226 | Корпус редуктора подъемника запасных колес | Нет на складе | |
| 31 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 32 | 250810 | Гайка М10-6Н.6.016 ГОСТ 5915 | Нет на складе | |
| 33 | 5247Б-3925240Б | Крышка сальника | Нет на складе | |
| 34 | ГОСТ 9833 | Кольцо 018-022-25-2-2 ГОСТ 9833 | Нет на складе | |
| 35 | 5247Б-3925258-01 | Рукоятка подъемная запасного колеса и сборе | Нет на складе | |
| 36 | 5247Б-3925230-Б | Колесо червячное редуктора | Нет на складе | |
| 37 | 5247Б-3925231-Б | Вал червячного колеса | Нет на складе | |
| 38 | 5247Б-3925237 | Прокладка регулировочная большой крышки | Нет на складе | |
| 39 | 5247Б-3925236-Б | Крышка редуктора большая | Нет на складе | |
| 40 | 5247Б-3925250 | Крышка редуктора | Нет на складе | |
| 41 | 5247Б-3925356 | Прокладка верхней крышки | Нет на складе | |
| 42 | 5247Б-3925334 | Цепь крепления пальца в сборе | Нет на складе | |
| 43 | 5247Б-3925329-Б | Палец крепления кронштейна подъемника | Нет на складе | |
| 44 | 7215-К1 | Подшипник роликовый ГОСТ 333 | Нет на складе | |
| 45 | 201549 | Болт М12-6gx55.68.016 ГОСТ 7796 | Нет на складе | |
| 46 | 5247Б-3925338 | Кронштейн крепления подъемника запасных колес | Нет на складе | |
| 47 | 5247Б-3925310 | Корпус подшипников подъемника запасных колес с пальцами | Нет на складе | |
| 48 | 252137 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 49 | 250514 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | Нет на складе | |
| 50 | 250563 | Гайка М18x1,5-6Н.6.016 ГОСТ 5915 | Нет на складе | |
| 51 | 5247-3925322 | Кронштейн обоймы подъемника запасных колес | Нет на складе | |
| 52 | 201549 | Болт М12-6gx55.68.016 ГОСТ 7796 | Нет на складе | |
| 53 | Втулка кронштейна обоймы подъемника запасных колес | Втулка кронштейна обоймы подъемника запасных колес | Нет на складе | |
| 54 | 312650 | Шайба косая | Нет на складе | |
| 55 | 7511-К | Подшипник роликовый | Нет на складе | |
| 56 | 5247Б-3925366 | Шайба | Нет на складе | |
| 57 | 375097 | Гайка М42x1.5-6Н | Нет на складе | |
| 58 | 376341 | Шайба замковая | Нет на складе | |
| 59 | 5247Б-3925360 | Прокладка нижняя | Нет на складе | |
| 60 | 5247Б-3925358 | Крышка нижняя корпуса подшипником | Нет на складе | |
| 61 | 201456 | Болт М8-6gx20.68.016 ГОСТ 7796-70 | Нет на складе | |
| 62 | 5247Б-3925362 | Шайба | Нет на складе | |
| 63 | 5524-2721470-20 | Кольцо | Нет на складе | |
| 64 | 5247Б-3925352-01 | Крышка верхняя корпуса | Нет на складе | |
| 65 | 5247Б-3925354 | Набивка войлочная | Нет на складе | |
| 66 | 5247Б-3925349 | Втулка упорная | Нет на складе | |
| 67 | 252016 | Шайба 14 ОСТ 37.001.144-75 | Нет на складе | |
| 68 | 5247-3925342 | Скоба опоры | Нет на складе | |
| 69 | 535А-1512175 | Пружина скобы | Нет на складе | |
| 70 | 600000.3925340 | Подставка | Нет на складе | |
| 71 | 250512 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | Нет на складе | |
| 72 | 5247-3508472 | Хомут крепления троса к барабану | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
