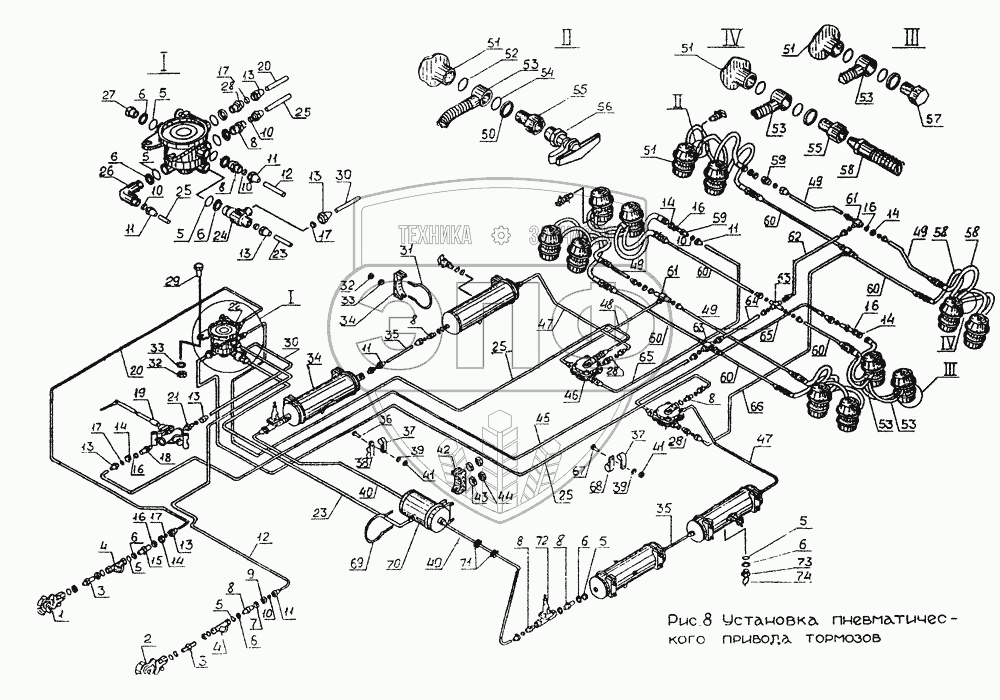

Каталог запасных частей к технике: ЧМЗАП-9990. Установка пневматического привода тормозов
1
2
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
8
8
8
8
8
8
9
10
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
13
14
14
14
14
14
15
16
16
16
16
16
17
17
17
17
18
19
20
20
21
22
23
23
24
25
25
25
25
26
27
28
28
28
29
30
30
31
32
32
33
33
34
34
35
35
36
37
37
38
39
39
40
40
41
41
42
43
44
45
46
47
47
48
49
49
49
49
50
51
51
51
51
52
53
53
53
53
53
54
55
55
56
57
58
58
58
59
59
60
60
60
60
60
60
61
61
62
63
63
64
65
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Произв. США | Головка соединительная питающая | Нет на складе | |
| 2 | Произв. США | Головка соединительная питающая | Нет на складе | |
| 3 | 479736 | Штуцер проходной | Нет на складе | |
| 4 | 1206.3511310 | Фильтр магистральный | Нет на складе | |
| 5 | 7771-3521062 | Кольцо 020-025-30-2-3 ГОСТ 18829 | Нет на складе | |
| 6 | 771Б-3506104-10 | Шайба | Нет на складе | |
| 7 | 252139 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 8 | 479945 | Штуцер ввертный | Нет на складе | |
| 9 | 250636 | Гайка М 16x1,5.6Н.6.016 ГОСТ 5985 | Нет на складе | |
| 10 | 314802-01 | Муфта конусная 10 | Нет на складе | |
| 11 | 314708-01 | Гайка накидная 2Н10 | Нет на складе | |
| 12 | 601000.3506276 | Трубка управляющей магистрали | Нет на складе | |
| 13 | 314707-01 | Гайка накидная 2Н 14 | Нет на складе | |
| 14 | 250640 | Гайка М20x1,5.6Н.6.016 ГОСТ 5915 | Нет на складе | |
| 15 | 479821 | Штуцер ввертной | Нет на складе | |
| 16 | 252141 | Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 17 | 314801-01 | Муфта конусная 14 | Нет на складе | |
| 18 | 479738 | Штуцер ввертный | Нет на складе | |
| 19 | 601000.3520201 | Кран разобщительный с валом | Нет на складе | |
| 20 | 601000.3506150 | Трубка питания прицепа | Нет на складе | |
| 21 | 314611-01 | Штуцер ввертный 1-14 | Нет на складе | |
| 22 | 1106.3531010-70 | Воздухораспределитель с краном растормаживания | Нет на складе | |
| 23 | 601000.3506096 | Трубка от воздушного баллона к воздухораспределителю | Нет на складе | |
| 24 | 479970 | Тройник ввертный | Нет на складе | |
| 25 | 601000.3506280 | Трубка от воздухораспределителя к ускорителю | Нет на складе | |
| 26 | 479895 | Угольник ввертный | Нет на складе | |
| 27 | 479302 | Пробка | Нет на складе | |
| 28 | 479820 | Штуцер ввертный | Нет на складе | |
| 29 | 201501 | Болт М10-6gx35.68.016ГОСТ 7796-70 | Нет на складе | |
| 30 | 601000.3506116 | Трубка от воздухораспределителя к крану | Нет на складе | |
| 31 | 9990-3513085 | Хомут крепления воздушного баллона | Нет на складе | |
| 32 | 250512 | Гайка М10.6Н.6.016. ГОСТ 5915-70 | Нет на складе | |
| 33 | 252136 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 34 | 9990-3513035 | Прокладка воздушного баллона тормозов | Нет на складе | |
| 35 | 601000.3506100 | Трубка между баллонами | Нет на складе | |
| 36 | 201420 | Болт М6-6gx20.68.016 ГОСТ 7798-70 | Нет на складе | |
| 37 | 315406 | Кляммер 10 | Нет на складе | |
| 38 | 379242 | Кляммер двойной 14 | Нет на складе | |
| 39 | 252134 | Шайба 6Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 40 | 601000.3506098 | Трубка от воздушного баллона к защитному клапану | Нет на складе | |
| 41 | 250508 | Гайка М6. 6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 42 | 771-3513035 | Прокладка воздушного баллона | Нет на складе | |
| 43 | 252135 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Нет на складе | |
| 44 | 250510 | Гайка 2М8.6Н. 6.016 ГОСТ 5915-70 | Нет на складе | |
| 45 | 601000.3506118 | Трубка от крана к крестовине | Нет на складе | |
| 46 | 1106.3518010 | Клапан ускорительный | Нет на складе | |
| 47 | 601000.3506102 | Трубка от баллона к ускорителю | Нет на складе | |
| 48 | 601000.3506106 | Трубка от ускорителя к тропинку первая | Нет на складе | |
| 49 | 601000.3506114 | Трубка тормозная большая № 2 | Нет на складе | |
| 50 | 99858-3506106 | Шайба | Нет на складе | |
| 51 | 24.3519200 | Камера тормозная с пружинным энергоаккумулятором тип 24/24 | Нет на складе | |
| 52 | 601000.3519066 | Кольцо 014-020-36-2-2 ГОСТ 18829 | Нет на складе | |
| 53 | 601000.3506350 | Шланг | Нет на складе | |
| 54 | 99858-3519066 | Кольцо 014-018-25-2-2 ГОСТ 18829-73 | Нет на складе | |
| 55 | 475085 | Болт М16x1,5-6g | Нет на складе | |
| 56 | 1306.3515310 | Клапан контрольного вывода | Нет на складе | |
| 57 | 475086 | Болт М 16x1,5-6gx35 | Нет на складе | |
| 58 | 925Б-3506084-10 | Шланг гибкий задних тормозов | Нет на складе | |
| 59 | 479872 | Штуцер проходной | Нет на складе | |
| 60 | 601000.3506112 | Трубка тормозная большая № 1 | Нет на складе | |
| 61 | 479975 | Тройник проходной | Нет на складе | |
| 62 | 601000.3506124 | Трубка от крестовины к тройнику | Нет на складе | |
| 63 | 479957 | Крестовина | Нет на складе | |
| 64 | 601000.3506120 | Трубка от крестовины к крестовине | Нет на складе | |
| 65 | 601000.3506108 | Трубка от ускорителя к тройнику вторая | Нет на складе | |
| 66 | 601000.3506110 | Трубка от ускорителя к тройнику третья | Нет на складе | |
| 67 | 201418 | Болт М6.6gx 16 ГОСТ 7798 | Нет на складе | |
| 68 | 315407 | Кляммер 14 | Нет на складе | |
| 69 | 771-3513083 | Хомут крепления воздушного баллона | Нет на складе | |
| 70 | 9906.503513.015 | Баллон воздушный тормозов | Нет на складе | |
| 71 | 200-3724042 | Втулка | Нет на складе | |
| 72 | 1206.3515010-10 | Клапан защитный одинарный | Нет на складе | |
| 73 | 100-3513110 | Кран слива конденсата | 469.81 руб. | |
| 74 | 5208-2806024 | Звено конечное цепи | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
