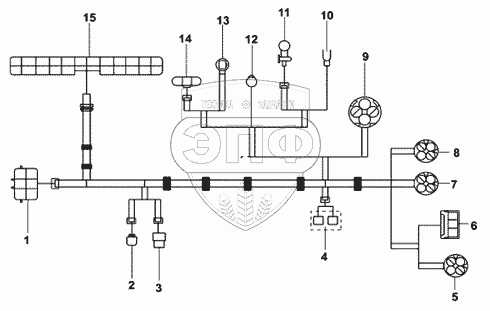

Каталог запасных частей к технике: DongFeng DFL-3251A. Схема пучка электропроводов двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 37F-24013 | 37F-24013 | Хомут | Нет на складе | |
| 37F-24012 | 37F-24012 | Нейлоновый уплотнитель | Нет на складе | |
| Q40308 | Q40308 | Пружинная шайба | Нет на складе | |
| Q340B08 | Q340B08 | Гайка | Нет на складе | |
| Q150B0816 | Q150B0816 | Болт | Нет на складе | |
| Q68610-E | Q68610-E | Прижимная пластина одинарной трубы | Нет на складе | |
| 3724951-T1400 | 3724951-T1400 | Держатель | Нет на складе | |
| 35ZB7-06105 | 35ZB7-06105 | Лента | Нет на складе | |
| 35ZB8A-06105 | 35ZB8A-06105 | Лента | Нет на складе | |
| Q40312 | Q40312 | Пружинная шайба | Нет на складе | |
| Q150B1220 | Q150B1220 | Болт | Нет на складе | |
| 3724953-T1400 | 3724953-T1400 | Держатель пучка проводов двигателя | Нет на складе | |
| 3724570-T1400 | 3724570-T1400 | Пучок проводов двигателя | Нет на складе | |
| 1 | [Соединение с проводами рамы] | Соединение с проводами рамы | Нет на складе | |
| 2 | [Соединение с генератором] | Соединение с генератором | Нет на складе | |
| 3 | [Соединение с датчиком температуры воды] | Соединение с датчиком температуры воды | Нет на складе | |
| 4 | [Соединение с датчиком тахометра] | Соединение с датчиком тахометра | Нет на складе | |
| 5 | [Соединение с датчиком отбора мощности] | Соединение с датчиком отбора мощности | Нет на складе | |
| 6 | [Соединение с электронным датчиком спидометра] | Соединение с электронным датчиком спидометра | Нет на складе | |
| 7 | [Соединение с выключателем нейтральной передачи] | Соединение с выключателем нейтральной передачи | Нет на складе | |
| 8 | [Соединение с выключателем передачи заднего хода] | Соединение с выключателем передачи заднего хода | Нет на складе | |
| 9 | [Соединение с датчиком уровня воды] | Соединение с датчиком уровня воды | Нет на складе | |
| 10 | [Соединение с датчиком давления масла] | Соединение с датчиком давления масла | Нет на складе | |
| 11 | [Соединение со стартером] | Соединение со стартером | Нет на складе | |
| 12 | [Соединение с механизмом регулирования подачи горючей смеси] | Соединение с механизмом регулирования подачи горючей смеси | Нет на складе | |
| 13 | [Соединение с компрессором] | Соединение с компрессором | Нет на складе | |
| 14 | [Соединение с электромагнитным клапаном-отсекателем] | Соединение с электромагнитным клапаном-отсекателем | Нет на складе | |
| 15 | [Соединение с пучком кабины] | Соединение с пучком кабины | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
