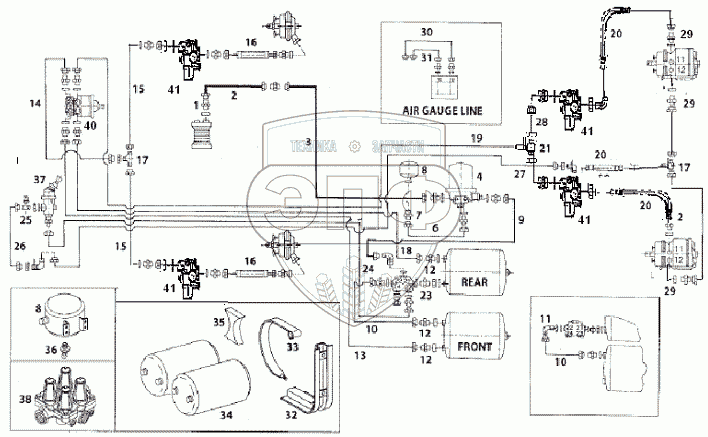

Каталог запасных частей к технике: Tata LP/LPT 613 LHD. AIR LINES
1
2
2
3
3
4
6
7
8
8
9
10
10
11
12
12
12
13
14
15
15
16
16
17
17
17
18
19
20
20
20
20
21
23
24
25
26
28
29
29
29
30
31
32
33
34
35
36
37
37
38
38
40
40
40
41
41
41
41
41
41
41
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2643 4390 01 18 | 2643 4390 01 18 | Assy.Nylon Pipe Set | Нет на складе | |
| 2821 4390 82 02 | 2821 4390 82 02 | Bracket-Modulator Valve Mtg. Rear | Нет на складе | |
| 2821 4390 82 01 | 2821 4390 82 01 | Bracket-Modulator Valve Mtg.- Front. | Нет на складе | |
| 2643 4370 01 11 | 2643 4370 01 11 | Assy. Bracket Hand Brake Valve | Нет на складе | |
| 2576 4320 67 02 | 2576 4320 67 02 | Pin | Нет на складе | |
| 2641 4290 01 66 | 2641 4290 01 66 | Assy. Nylon Tube (Int. Joint to Assy. Hose Parking Line) | Нет на складе | |
| 2643 4290 01 38 | 2643 4290 01 38 | Assy. Tube, Elbow To Tee On Rear Axle) | Нет на складе | |
| 2573 4295 01 76 | 2573 4295 01 76 | "3/8"" Hose 630 lg (Modulator Valve to Rear Brake Chamber)" | Нет на складе | |
| 2641 4320 01 19 | 2641 4320 01 19 | Assy. Bracket RH (Air Drier) | Нет на складе | |
| 2643 4390 01 15 | 2643 4390 01 15 | Assy.Nylon Pipe Set | Нет на складе | |
| 1 | 1644 280150 2 | Coupling Body M 20x22 (On Compressor) | Нет на складе | |
| 2 | 2643 4390 01 16 | Assy. Tube With Crimped Hose (1st Pipe From Compressor) | Нет на складе | |
| 3 | 2643 4390 01 05 | Assy. Tube (2 nd Pipe From Compressor) | Нет на складе | |
| 3 | 2643 4390 01 06 | Assy. Tube (3 rd Pipe From Compressor) | Нет на складе | |
| 4 | 2641 4370 01 05 | Air Drier | Нет на складе | |
| 6 | 2643 4290 01 40 | Assy. Tube (Air Drier to Purge Tank) | Нет на складе | |
| 7 | 2576 4350 68 02 | Double Socket (On Purge Tank) | Нет на складе | |
| 8 | 2768 4370 01 02 | Purge Tank | Нет на складе | |
| 9 | 2643 4290 01 33 | Assy. Nylon Tube (Air Drier Port 21 to System Protection Valve) | Нет на складе | |
| 10 | 2641 4290 01 53 | Assy. Nylon Tube (System Protection Valve to Air Tank Front) | Нет на складе | |
| 11 | 2573 4290 68 09 | Elbow (On System Protection Valve) | Нет на складе | |
| 12 | 2576 4350 68 02 | Double Socket (On Purge Tank) | Нет на складе | |
| 13 | 2643 4290 01 36 | Assy. Nylon Tube (Air Tank Front to Port No. 12 of Duel Treadle Valve) | Нет на складе | |
| 14 | 2643 4290 01 32 | Assy. Nylon Tube (Port No. 22 of Duel Treadle Valve toTee Front Brake) | Нет на складе | |
| 15 | 2643 4290 01 19 | Assy. Nylon Tube (Tee to Front Brake RH & LH) | Нет на складе | |
| 16 | 2573 4295 01 77 | Assy. Hose ( Front Brake Chamber LH/RH) | Нет на складе | |
| 17 | 2643 4290 68 04 | Tee, Socket (Front Brake) | Нет на складе | |
| 17 | 2643 4290 68 02 | T Socket | Нет на складе | |
| 18 | 2643 4290 01 39 | Assy. Nylon Tube (Air Tank Rear to Port 11 of Dual Treadle Valve) | Нет на складе | |
| 19 | 2643 4290 01 37 | Assy. Nylon Tube (Port No. 21 of Dual Brake Valve to LCRV) | Нет на складе | |
| 20 | 2573 4290 01 61 | Assy. Hose 3/8 “ (Rear Brake) | Нет на складе | |
| 20 | 2573 4290 01 61 | Assy. Hose 3/8 “ (Rear Brake) | Нет на складе | |
| 21 | 2644 4290 68 02 | T Socket (Rear Brake) | Нет на складе | |
| 23 | 2573 4290 68 10 | Socket (On Port 23 of System Protection Valve) | Нет на складе | |
| 24 | 2643 4290 01 34 | Assy. Nylon Tube (Port No. 23 of System Protection Valve toHand Brake Valve) | Нет на складе | |
| 25 | 2600 4290 68 01 | T Socket (On Hand Brake Valve) | Нет на складе | |
| 26 | 2643 4290 01 43 | Assy. Nylon Tube (Hand Brake Valve to Elbow) | Нет на складе | |
| 28 | 2644 4290 01 21 | Assy. Nylon Tube (Tee to Rear Brake Chamber LH / RH) | Нет на складе | |
| 29 | 2576 4350 68 05 | Socket | Нет на складе | |
| 30 | 2643 4290 01 42 | Assy. Nylon Pipe (Duel Treadle Valve Port 11 to Air Gauge) | Нет на складе | |
| 31 | 2643 4290 01 41 | Assy. Nylon Pipe (Duel Treadle Valve Port 12 to Air Gauge) | Нет на складе | |
| 32 | 2641 4320 01 13 | Assy. Support (Air Tank) | Нет на складе | |
| 33 | 2576 4320 01 18 | Assy. Strap | Нет на складе | |
| 34 | 2641 4320 01 21 | Assy. Air Tank | Нет на складе | |
| 35 | 2576 4320 86 02 | Spacer Block | Нет на складе | |
| 36 | 2576 4379 01 59 | Water Drain Valve | Нет на складе | |
| 37 | 2643 4370 01 17 | Graduated Hand Brake Valve | Нет на складе | |
| 37 | 2573 4370 01 53 | Graduated Hand Brake Valve | Нет на складе | |
| 38 | 2641 4370 01 41 | Quadr.Sys. Prot. Valve (Hi Pr) | Нет на складе | |
| 38 | 2782 4370 01 10 | System Protection Valve (Knoor-K005517) | Нет на складе | |
| 40 | 2641 4370 01 30 | Foot Brake Valve | Нет на складе | |
| 40 | 2643 4370 01 12 | Foot Brake Valve | Нет на складе | |
| 40 | 2782 4370 01 59 | Dual Brake Vavle W.F.(W/O Silencer) | Нет на складе | |
| 41 | 2632 4390 01 03 | Modulator Valve-12V | Нет на складе | |
| 41 | 2632 4390 01 04 | Modulator Valve-12V | Нет на складе | |
| 41 | 2632 4390 01 05 | Modulator Valve-12V | Нет на складе | |
| 41 | 2841 4390 01 33 | Madulator Valve 24V | Нет на складе | |
| 41 | 2841 4390 01 34 | Madulator Valve 24V | Нет на складе | |
| 41 | 2841 4390 01 35 | Madulator Valve 24V | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
