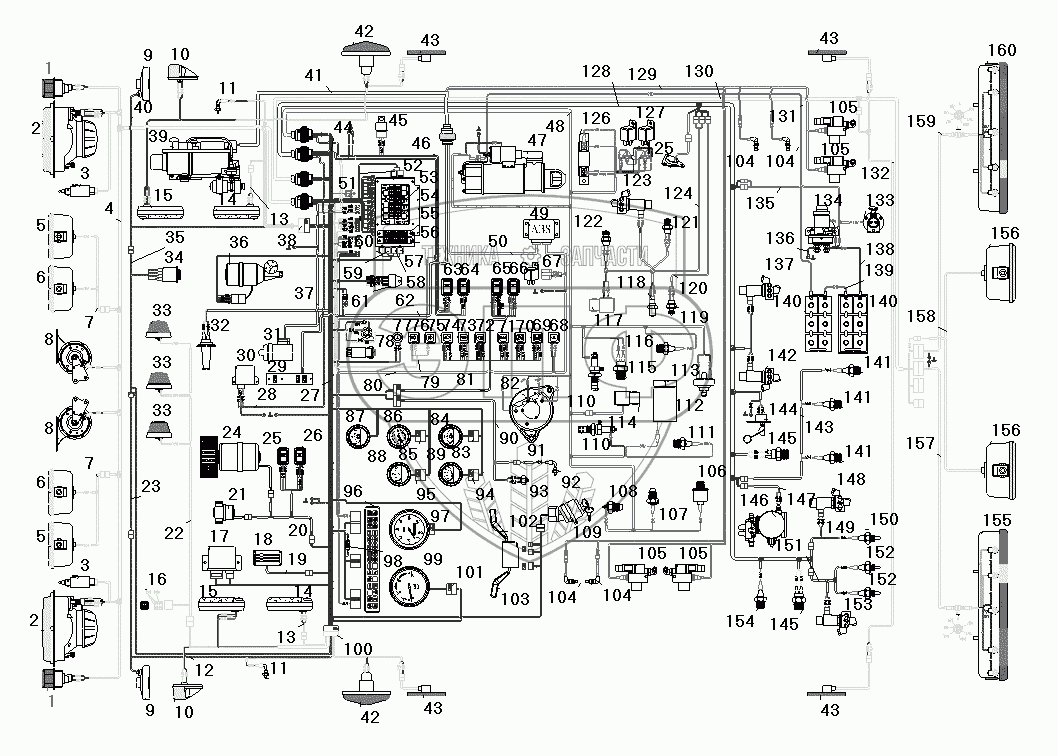

Каталог запасных частей к технике: УралАЗ УРАЛ-63685. Схема электрооборудования
/162.gif)
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
104
104
104
105
105
105
105
106
107
108
109
110
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
140
141
141
141
142
143
144
145
145
146
147
148
149
150
151
152
152
153
154
155
156
156
157
158
159
160
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 26.3726010 | Указатель поворота | Нет на складе | |
| 2 | 341.3711010 | Фара | Нет на складе | |
| 3 | ЭПК 02-08 | Исполнительный элемент корректора фар | Нет на складе | |
| 4 | 63645-3724029 | Пучок проводов шасси | Нет на складе | |
| 5 | ФГ152АВ | Фара противотуманная | Нет на складе | |
| 6 | 2012.37111 | Фара-прожектор | Нет на складе | |
| 7 | 63634-3724065 | Пучок проводов к дополнительным фарам | Нет на складе | |
| 8 | С306Д/С307Д-3721000 | Комплект рупорных звуковых сигналов | Нет на складе | |
| 9 | 391.8201020 | Электороуправляемые зеркала заднего вида | Нет на складе | |
| 10 | 264.3712010 | Фонарь передний габаритный | Нет на складе | |
| 11 | ВК409-3710000 | Дверные выключатели плафонов | Нет на складе | |
| 12 | 63645-3724395 | Пучок проводов левого зеркала | Нет на складе | |
| 13 | 63645-3724005 | Пучок проводов к плафону | Нет на складе | |
| 14 | СИЕУ.453754.005-01 | Дополнительные плафоны освещения кабины | Нет на складе | |
| 15 | СИЕУ.453754.005-01 | Дополнительные плафоны освещения кабины | Нет на складе | |
| 16 | 3842.3710-02.38 | Выключатель фонарей знака автопоезда | 340.54 руб. | |
| 17 | РС951А-3726-У-ХЛ | Реле-прерыватель указателей поворота | Нет на складе | |
| 18 | [Щиток управления заслонками отопителя] | Щиток управления заслонками отопителя | Нет на складе | |
| 19 | 63645-3724073 | Провод подсветки | Нет на складе | |
| 20 | 63645-3724022 | Пучок проводов отопителя | Нет на складе | |
| 21 | [Кран отопителя] | Кран отопителя | Нет на складе | |
| 22 | 63645-3724203 | Пучок проводов к фонарям знака автопоезда | Нет на складе | |
| 23 | 532303-3724397 | Пучок проводов зеркал центральный | Нет на складе | |
| 24 | 6363-8101010 | Электродвигатель отопителя кабины | Нет на складе | |
| 25 | П147-3709-02.08 | Переключатель управления отопителем кабины | Нет на складе | |
| 26 | [Переключатель управления краном отопителя] | Переключатель управления краном отопителя | Нет на складе | |
| 27 | 63645-3724010 | Пучок проводов основной | Нет на складе | |
| 28 | 63645-3724020 | Пучок проводов добавочный | Нет на складе | |
| 29 | 14ТСП.451.00.00.00.000 | Пульт управления | Нет на складе | |
| 30 | 6312.3747000 | Реле демультипликатора | Нет на складе | |
| 31 | ЭМКФ 35 | Корректор наклона фар | Нет на складе | |
| 32 | 1212.5208000 | Стеклоомыватель | Нет на складе | |
| 33 | 22.3731010 | Фонарь знака автопоезда | Нет на складе | |
| 34 | 592/001 | Блок управления зеркалами заднего вида | Нет на складе | |
| 35 | 63645-3724399 | Пучок проводов блока управления приводами зеркал | Нет на складе | |
| 36 | 29.3780 000 | Стеклоочиститель | Нет на складе | |
| 37 | 63645-3724133 | Пучок проводов корректора фар | Нет на складе | |
| 38 | 63645-3724024 | Пучок проводов кабины правый | Нет на складе | |
| 39 | 14ТС.451.20.00.00 000 | Подогреватель | Нет на складе | |
| 40 | 63645-3724396 | Пучок проводов правого зеркала | Нет на складе | |
| 41 | 63645-3724305 | Пучок проводов подогревателя шасси | Нет на складе | |
| 42 | 5702.3726000 | Указатель поворота боковой дополнительный | Нет на складе | |
| 43 | 4462.3731 | Фонарь боковой габаритный со светоотражающим устройством | Нет на складе | |
| 44 | 63645-3724299 | Пучок проводов подъема платформы | Нет на складе | |
| 45 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 46 | 63645-3724102 | Пучок проводов муфты включения вентилятора двигателя | Нет на складе | |
| 47 | 25.3708-20 | Стартер | Нет на складе | |
| 48 | 63645-3724032 | Пучок проводов двигателя | Нет на складе | |
| 49 | 4460043100 | Блок АБС | Нет на складе | |
| 50 | 63645-3724103 | Пучок проводов соединительный | Нет на складе | |
| 51 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 52 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 53 | 9848 7769ЕА | Центральное распределительное устройство | Нет на складе | |
| 54 | 5323Е-3836010-10 | Панель | Нет на складе | |
| 55 | 41.3722-09 | Блок предохранителей | Нет на складе | |
| 56 | 41.3722-09 | Блок предохранителей | Нет на складе | |
| 57 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 58 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 59 | 480 6033 ЕZ | Реле блокировки стартера, 40А | Нет на складе | |
| 60 | 480 6033 ЕZ | Реле блокировки стартера, 40А | Нет на складе | |
| 61 | 211.3777М | Реле задних противотуманных фонарей | Нет на складе | |
| 62 | 63645-3724302 | Пучок проводов подогревателя кабины | Нет на складе | |
| 63 | 82.3709000-25.09 | Переключатель муфты вентилятора | Нет на складе | |
| 64 | 82.3709000-26.00 | Переключатель управления самосвальной установкой | Нет на складе | |
| 65 | 82.3709-24.33 | Переключатель наружного освещения | Нет на складе | |
| 66 | 82.3709000-30.18 | Переключатель обогрева зеркал заднего вида | Нет на складе | |
| 67 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 68 | 3842.3710-11.00 | Выключатель АБС (диагностика) | Нет на складе | |
| 69 | 3842.3710-02.30 | Выключатель КОМ | Нет на складе | |
| 70 | 3842.3710-02.29 | Выключатель межосевой блокировки | Нет на складе | |
| 71 | 3842.3710-02.28 | Выключатель межколесной блокировки | 341.57 руб. | |
| 72 | 3842.3710-11.04 | Выключатель заднего противотуманного фонаря | Нет на складе | |
| 73 | 3842.3710-11.36 | Выключатель ЭФУ | Нет на складе | |
| 74 | 3842.3710-02.05 | Выключатель фары-прожектора | Нет на складе | |
| 75 | 3842.3710-10.03 | Выключатель дополнительной фары | 426.89 руб. | |
| 76 | 3842.3710-02.06 | Выключатель противотуманной фары | Нет на складе | |
| 77 | 21.3737-10 | Выключатель кнопочный | Нет на складе | |
| 78 | 245.3710000-01 | Выключатель аварийной сигнализации | Нет на складе | |
| 79 | 63634-3724064 | Пучок проводов выключателей дополнительных фар | Нет на складе | |
| 80 | 63645-3724101 | Пучок проводов АБС | Нет на складе | |
| 81 | 63645-3724027 | Пучок проводов кабины | Нет на складе | |
| 82 | 6582.3701-02 | Генератор | Нет на складе | |
| 83 | 6361Х-3724271 | Пучок проводов указателя уровня топлива | Нет на складе | |
| 84 | 34.3806010 | Указатель уровня топлива | Нет на складе | |
| 85 | 63645-3724276 | Пучок проводов манометра | Нет на складе | |
| 86 | 1921.3830010 | Манометр двухстрелочный | Нет на складе | |
| 87 | 11.3812010 | Указатель напряжения | Нет на складе | |
| 88 | 36.3807010 | Указатель температуры | Нет на складе | |
| 89 | 33.3810010 | Указатель давления в системе смазки двигателя | Нет на складе | |
| 90 | 63645-3724026 | Пучок проводов кабины | Нет на складе | |
| 91 | 5323Е-3724226 | Провод датчика замка кабины | Нет на складе | |
| 92 | ВК409-3710 | Дверные выключатели плафонов | Нет на складе | |
| 93 | ММ125Д | Выключатель вспомогательного тормоза | Нет на складе | |
| 94 | 6361Х-3724272 | Пучок проводов указателя давления | Нет на складе | |
| 95 | 6361Х-3724270 | Пучок проводов указателя температуры | Нет на складе | |
| 96 | 6ПМ.359.000 | Панель сигнальная ФГ 8047 | Нет на складе | |
| 97 | ПА 8046-4 | Спидометр | Нет на складе | |
| 98 | С22-33Н-2 | Сопротивление | Нет на складе | |
| 99 | 2531.3813010 | Тахометр электронный | Нет на складе | |
| 100 | 63645-3724025 | Пучок проводов кабины левый | Нет на складе | |
| 101 | 63645-3724274 | Пучок проводов тахометра | Нет на складе | |
| 102 | 9902.3709000-01 | Переключатель стеклоочистителя | Нет на складе | |
| 103 | 1102.3769000-02 | Переключатель указателей поворота | Нет на складе | |
| 104 | [Датчик АБС] | Датчик АБС | Нет на складе | |
| 105 | ВR9156-II32612 | Модулятор АБС | Нет на складе | |
| 106 | ММ370-3829-ХЛ | Датчик указателя давления масла в системе смазки двигателя | Нет на складе | |
| 107 | ММ111Д-3810 | Датчик указателя аварийного давления масла в системе смазки двигателя | Нет на складе | |
| 108 | [Датчик засоренности масляного фильтра] | Датчик засоренности масляного фильтра | Нет на складе | |
| 109 | 2109-3704005-30 | Выключатель стартера и приборов (замок зажигания) | Нет на складе | |
| 110 | 11.3740 | Свечи факельные | Нет на складе | |
| 111 | ТМ100А-3808-0 | Датчик указателя температуры охлаждающей жидкости | Нет на складе | |
| 112 | 13.3839 | Датчик засоренности воздушного фильтра | Нет на складе | |
| 113 | 11.3741 | Клапан электромагнитный | Нет на складе | |
| 114 | КЭМ32 | Электропневмоклапан управления муфты включения вентилятора | Нет на складе | |
| 115 | [Термореле фрикционной муфты] | Термореле фрикционной муфты | Нет на складе | |
| 116 | ТМ111-3808000-08 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | Нет на складе | |
| 117 | 151.3747 | Клапан электромагнитный блокировки демультипликатора | Нет на складе | |
| 118 | 1101.3843 | Датчик скорости демультипликатора | 1 512.12 руб. - 1 632.05 руб. | |
| 119 | ВК403А-3716000 | Выключатель | Нет на складе | |
| 120 | 5323РХ-3724330 | Пучок проводов КОМ | Нет на складе | |
| 121 | ВК403А-3716000 | Выключатель | Нет на складе | |
| 122 | ВК403А-3716000 | Выключатель | Нет на складе | |
| 123 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | Нет на складе | |
| 124 | 63645-3724033 | Пучок проводов коробки передач | Нет на складе | |
| 125 | ПД 8089 | Датчик спидометра | Нет на складе | |
| 126 | 12.3741 | Резистор добавочный с электротермическим реле | Нет на складе | |
| 127 | 901.3747 | Реле обогрева зеркал заднего вида | 279.96 руб. | |
| 128 | 63645-3724031 | Пучок проводов шасси | Нет на складе | |
| 129 | 63645-3724070 | Кабель к модуляторам и датчикам | Нет на складе | |
| 130 | 63645-3724030 | Пучок проводов шасси | Нет на складе | |
| 131 | 5323РХ-3724050 | Провод от АКБ к стартеру | Нет на складе | |
| 132 | 63645-3724012 | Пучок проводов габаритных огней основной | Нет на складе | |
| 133 | ПС 400-3723200 | Розетка штепсельная переносной лампы | Нет на складе | |
| 134 | 1402.3737010 | Выключатель «массы» | Нет на складе | |
| 135 | 63645-3724328 | Пучок проводов выключателя «массы» | Нет на складе | |
| 136 | 5323-3724054 | Провод от выключателя «массы» к лонжерону | Нет на складе | |
| 137 | КЭМ-10 | Электропневмоклапан подъема платформы | Нет на складе | |
| 138 | 4322-3724080 | Провод соединения АКБ с выключателем «массы» | Нет на складе | |
| 139 | 5557-3724070-30 | Провод соединения аккумуляторных батарей | Нет на складе | |
| 140 | 6СТ-190А | Батарея аккумуляторная | Нет на складе | |
| 141 | 2702.3829010 | Датчик падения давления воздуха в баллонах | Нет на складе | |
| 142 | КЭМ-10 | Электропневмоклапан подъема платформы | Нет на складе | |
| 143 | 63645-3724145 | Пучок проводов к датчику аварийного давления | Нет на складе | |
| 144 | 5202.3827010 | Датчик указателя уровня топлива | Нет на складе | |
| 145 | 2802.382910 | Выключатель сигнала торможения | Нет на складе | |
| 146 | 100-3511110-10 | Влагомаслоотделитель со встроенным регулятором давления | Нет на складе | |
| 147 | 63645-3724504 | Пучок проводов к осушителю | Нет на складе | |
| 148 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | Нет на складе | |
| 149 | 63645-3724505 | Пучок проводов межосевой блокировки | Нет на складе | |
| 150 | [Датчик включения блокировки межосевого дифференциала] | Датчик включения блокировки межосевого дифференциала | Нет на складе | |
| 151 | 63645-3724506 | Пучок проводов межколесной блокировки | Нет на складе | |
| 152 | [Датчик включения блокировки межколесного дифференциала] | Датчик включения блокировки межколесного дифференциала | Нет на складе | |
| 153 | КЭБ 420 | Электропневмоклапан включения межколесной блокировки | Нет на складе | |
| 154 | 2702.3829010 | Датчик падения давления воздуха в баллонах | Нет на складе | |
| 155 | 7452.3716-10 | Фонарь задний левый | Нет на складе | |
| 156 | 112.05.44 | Фара-прожектор | Нет на складе | |
| 157 | 63645-3724093 | Пучок проводов заднего левого фонаря | Нет на складе | |
| 158 | 63645-3724072 | Провод к поворотной фаре | Нет на складе | |
| 159 | 63645-3724092 | Пучок проводов заднего правого фонаря | Нет на складе | |
| 160 | 7442.3716-10 | Фонарь задний левый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
