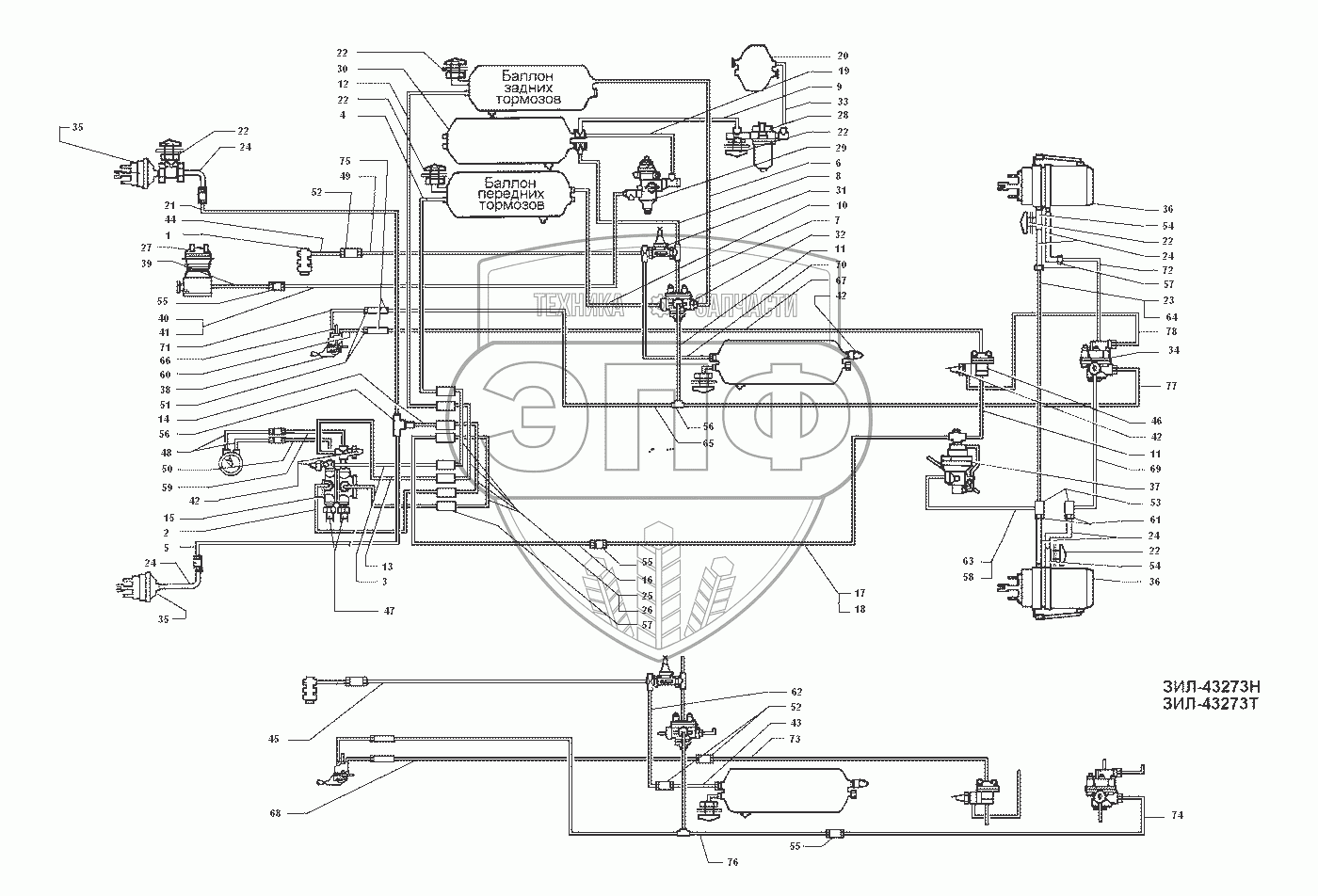

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Схема пневматического привода
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
23
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
52
53
54
54
55
55
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 133ВЯ-3560056 | Коробка распределительная | Нет на складе | |
| 2 | 433420-3560110 | Трубка от тормозного крана к передним тормозам в сборе | Нет на складе | |
| 3 | 433420-3560108 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | Нет на складе | |
| 4 | 5301ФА-3560106 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | Нет на складе | |
| 5 | 433420-3560114 | Трубка от тормозного крана к левой передней тормозной камере в сборе | Нет на складе | |
| 6 | 433106-3560102 | Трубка от тройного защитного клапана к воздушному баллону задних тормозов в сборе | Нет на складе | |
| 7 | 433106-3560022 | Трубка от одинарного защитного клапана к тройному клапану в сборе | Нет на складе | |
| 8 | 432720-3560016 | Трубка от воздушного баллона к одинарному защитному клапану в сборе | Нет на складе | |
| 9 | 433106-3560012 | Трубка от влагомаслоотделителя к конденсационному баллону в сборе | Нет на складе | |
| 10 | 5301ФА-3560102 | Трубка от тройного защитного клапана к баллону передних тормозов в сборе | Нет на складе | |
| 11 | 433106-3560216 | Трубка соединительная | Нет на складе | |
| 12 | 5301ФА-3560204 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | Нет на складе | |
| 13 | 433420-3560206 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | Нет на складе | |
| 14 | 133Д4-3560208 | Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе | Нет на складе | |
| 15 | 433420-3560208 | Трубка от тормозного крана к задним тормозам в сборе | Нет на складе | |
| 16 | 5301ФА-3560210 | Трубка от тормозного крана к задним тормозам в сборе | Нет на складе | |
| 17 | 5301ФА-3560212 | Трубка от тормозного крана к регулятору тормозных сил в сборе | Нет на складе | |
| 18 | 432730-3560212 | Трубка от тормозного крана к регулятору тормозных сил в сборе | Нет на складе | |
| 19 | 433106-3560008 | Трубка от конденсационного баллона к регулятору давления в сборе | Нет на складе | |
| 20 | 4331-3513010-10 | Баллон воздушный | Нет на складе | |
| 21 | 433420-3560128 | Трубка от тормозного крана к правой передней тормозной камере в сборе | Нет на складе | |
| 22 | 100-3515310-01 | Клапан контрольного вывода | Нет на складе | |
| 23 | 5301ФА-3560228 | Трубка от регулятора тормозных сил к правой задней тормозной камере | Нет на складе | |
| 24 | 131Н-3506064 | Шланг | Нет на складе | |
| 25 | 157КД-3506064 | Шланг | Нет на складе | |
| 26 | 431410-3506087 | Шланг | Нет на складе | |
| 27 | 4331-3509009 | Компрессор | Нет на складе | |
| 28 | 100-3511010 | Влагомаслоотделитель в сборе | Нет на складе | |
| 29 | 100-3512010-20 | Регулятор давления в сборе | Нет на складе | |
| 30 | 130-3513010-10 | Баллон воздушный в сборе | 3 738.16 руб. | |
| 31 | 100-3515012 | Клапан защитный одинарный в сборе | Нет на складе | |
| 32 | 100-3515210 | Клапан защитный тройной в сборе | 3 522.88 руб. - 4 018 руб. | |
| 33 | 433106-3560006 | Трубка от воздушного баллона к влагомаслоотделителю в сборе | Нет на складе | |
| 34 | 100-3518010 | Клапан ускорительный в сборе | 3 729.60 руб. | |
| 35 | 100-3519010-21 | Камера тормозная в сборе | Нет на складе | |
| 36 | 25.3519100 | Камера тормозная с пружинным энергоаккумулятором в сборе | Нет на складе | |
| 37 | 100-3533010-10 | Регулятор тормозных сил в сборе | Нет на складе | |
| 38 | 100-3537010 | Кран тормозной обратного действия с ручным управлением в сборе | 3 586.80 руб. - 5 783.40 руб. | |
| 39 | 130-3560002-10 | Трубка от компрессора к регулятору давления первая в сборе | 332.28 руб. | |
| 40 | 5301ФА-3560004 | Трубка от компрессора к регулятору давления вторая в сборе | Нет на складе | |
| 41 | 432730-3560004 | Трубка от компрессора к регулятору давления в сборе | Нет на складе | |
| 42 | 431410-3830300-01 | Датчик аварийного давления воздуха в сборе | Нет на складе | |
| 43 | 432730-3560702 | Трубка от защитного клапана к воздушному баллону потребителей вторая в сборе | Нет на складе | |
| 44 | 5301ФА-3560704 | Трубка от защитного клапана к распредели тельной коробке в сборе | Нет на складе | |
| 45 | 432730-3560704 | Трубка от защитного клапана к распредели тельной коробке в сборе | Нет на складе | |
| 46 | 100-3562010 | Клапан двухмагистральный перепускной в сборе | 1 220.03 руб. | |
| 47 | 431410-3720010-01 | Выключатель сигналов торможения ММ125Д или 2802.3829 | Нет на складе | |
| 48 | 130-3810098-10 | Шланг в сборе | 370.30 руб. | |
| 49 | 5301ФА-3560702 | Трубка от защитного клапана к распредели тельной коробке в сборе | Нет на складе | |
| 50 | 4331-3830128 | Трубка к воздушному манометру в сборе | Нет на складе | |
| 51 | 250638-П29 | Гайка | Нет на складе | |
| 52 | 300303-П29 | Штуцер | Нет на складе | |
| 53 | 300500-01 | Угольник | Нет на складе | |
| 54 | 300502-01 | Угольник | Нет на складе | |
| 55 | 300505-01 | Штуцер | Нет на складе | |
| 56 | 300512-20 | Тройник | Нет на складе | |
| 57 | 300514-01 | Штуцер | Нет на складе | |
| 58 | 432730-3560218 | Трубка от регулятора тормозных сил к задним тормозным камерам в сборе | Нет на складе | |
| 59 | 4331-3830124 | Трубка от воздушного манометра в сборе | Нет на складе | |
| 60 | 4331-3560310-10 | Трубка от крана стояночного тормоза | Нет на складе | |
| 61 | 300439-01 | Штуцер | Нет на складе | |
| 62 | 432730-3560700 | Трубка от защитного клапана к воздушному баллону потребителей первая в сборе | Нет на складе | |
| 63 | 5301ФА-3560218 | Трубка от регулятора тормозных сил к задним тормозным камерам в сборе | Нет на складе | |
| 64 | 432730-3560228 | Трубка от регулятора тормозных сил к правой задней тормозной камере | Нет на складе | |
| 65 | 5301ФА-3560302 | Трубка от тройного защитного клапана к крану стояночной тормозной системы в сборе | Нет на складе | |
| 66 | 4331-3560308-10 | Трубка в сборе | Нет на складе | |
| 67 | 5301ФА-3560312 | Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе | Нет на складе | |
| 68 | 432730-3560312 | Трубка от крана стояночного тормоза к клапану тормозов прицепа вторая в сборе | Нет на складе | |
| 69 | 5301ФА-3560334 | Трубка от ускорительного клапана к левой задней тормозной камере в сборе | Нет на складе | |
| 70 | 5301ФА-3560700 | Трубка от защитного клапана к воздушному баллону потребителей в сборе | Нет на складе | |
| 71 | 4331-3560304-10 | Трубка к крану стояночного тормоза | Нет на складе | |
| 72 | 5301ФА-3560336 | Трубка от ускорительного клапана к правой задней тормозной камере в сборе | Нет на складе | |
| 73 | 432730-3560314 | Трубка от крана стояночного тормоза к клапану тормозов прицепа третья в сборе | Нет на складе | |
| 74 | 432730-3560324 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | Нет на складе | |
| 75 | 431410-3560320 | Шланг соединительный в сборе | Нет на складе | |
| 76 | 432730-3560318 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | Нет на складе | |
| 77 | 5301ФА-3560318 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | Нет на складе | |
| 78 | 433106-3560316 | Трубка от крана стояночного тормоза к ускорительному клапану четвертая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
