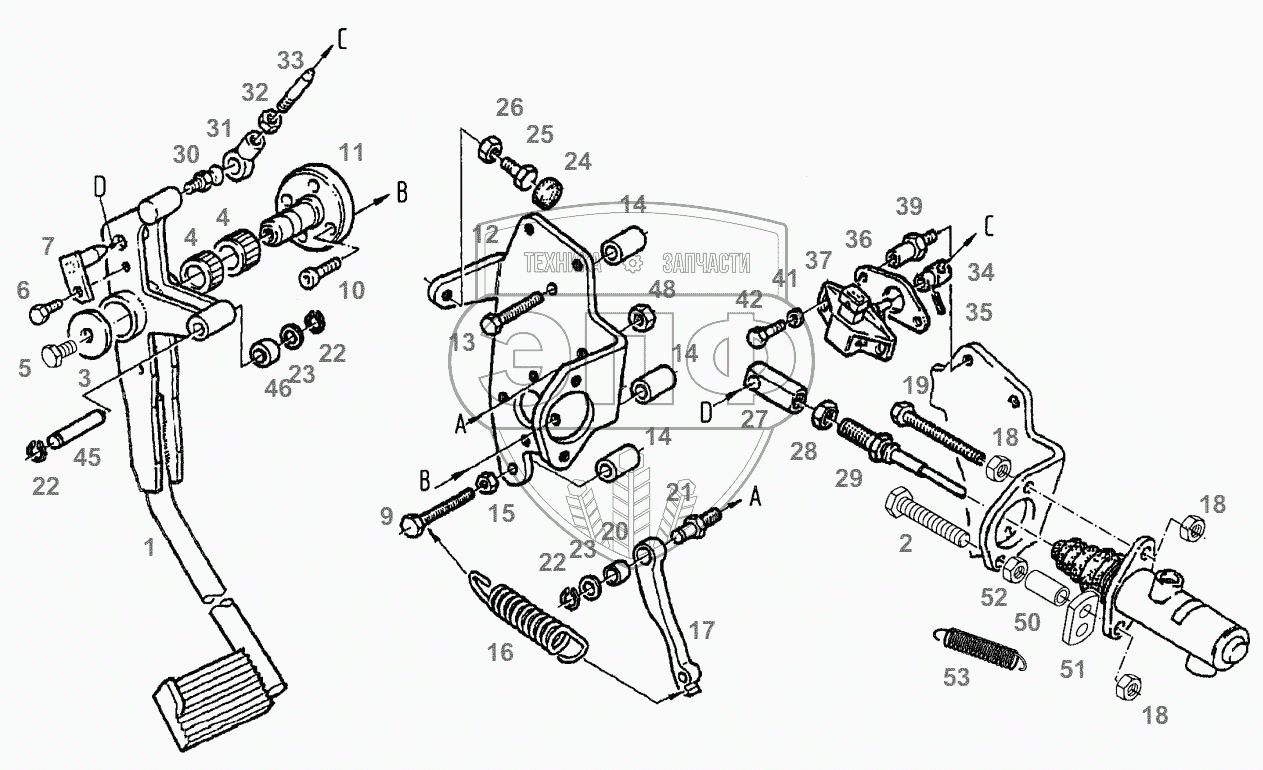

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть1. CLUTCH ACTUATING
1
2
2
3
4
4
5
6
7
9
10
11
12
13
14
14
14
15
16
17
18
18
18
19
20
21
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
39
41
42
45
46
48
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н524100100011 | CLUTCH PEDAL | Нет на складе | |
| 2 | Х487527941000 | HEXAGON SCREW | Нет на складе | |
| 2 | Х487528941000 | HEXAGON SCREW | Нет на складе | |
| 3 | 278860060040 | DISC | Нет на складе | |
| 4 | Х636124300000 | NEEDLE BUSHING | Нет на складе | |
| 5 | Х487527941000 | HEXAGON SCREW | Нет на складе | |
| 6 | Х487527341000 | HEXAGON SCREW | Нет на складе | |
| 7 | Н210103100150 | BOLT | Нет на складе | |
| 9 | Х487528641000 | HEXAGON SCREW | Нет на складе | |
| 10 | Х485007301000 | CYLIND. HEAD SCREW | Нет на складе | |
| 11 | 822100100110 | AXLE | Нет на складе | |
| 12 | 916100100430 | PLATE | Нет на складе | |
| 13 | Х487528441000 | HEXAGON SCREW | Нет на складе | |
| 14 | 822100100010 | BUSH | Нет на складе | |
| 15 | Х428802401000 | HEXAGON NUT | Нет на складе | |
| 16 | 524100100010 | TENSION SPRING | Нет на складе | |
| 17 | 524100100432 | LEVER | Нет на складе | |
| 18 | Х428202439000 | HEXAGON NUT | Нет на складе | |
| 19 | Х487529041000 | HEXAGON SCREW | Нет на складе | |
| 20 | Х605002700000 | BRACKET BUSHING | Нет на складе | |
| 21 | 524100100401 | AXLE | Нет на складе | |
| 22 | Х530000946000 | CIRCLIP | Нет на складе | |
| 23 | Х450907508000 | DISC | Нет на складе | |
| 24 | 178109100050 | BUFFER | Нет на складе | |
| 25 | Х487527741000 | HEXAGON SCREW | Нет на складе | |
| 26 | Х428802401000 | HEXAGON NUT | Нет на складе | |
| 27 | 385102070010 | THRUST PIECE | Нет на складе | |
| 28 | Х428803240000 | HEXAGON NUT | Нет на складе | |
| 29 | 524100100100 | PISTON ROD | Нет на складе | |
| 30 | Х504821300000 | BALL END PIN | Нет на складе | |
| 31 | Х504607200000 | BALL SOCKET | Нет на складе | |
| 32 | Х428202239000 | HEXAGON NUT | Нет на складе | |
| 33 | 339100101050 | ROD | Нет на складе | |
| 34 | 822100100200 | BUSH | Нет на складе | |
| 35 | Х500604900000 | SP-PIN | Нет на складе | |
| 36 | 822100100230 | SHEET METAL | Нет на складе | |
| 37 | G916971020033 | SENSOR | Нет на складе | |
| 39 | 822100100160 | BOLT | Нет на складе | |
| 41 | Х450003308000 | DISC | Нет на складе | |
| 42 | Х487513841000 | HEXAGON SCREW | Нет на складе | |
| 45 | 524100100410 | BOLT | Нет на складе | |
| 46 | Х633187000000 | SUPPORT ROLLER | Нет на складе | |
| 48 | Х428202839000 | HEXAGON NUT | Нет на складе | |
| 50 | 186401090030 | SPACER BUSHING | Нет на складе | |
| 51 | 822100100130 | SHACKLE | Нет на складе | |
| 52 | Х428202439000 | HEXAGON NUT | Нет на складе | |
| 53 | 140100100050 | TENSION SPRING | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
