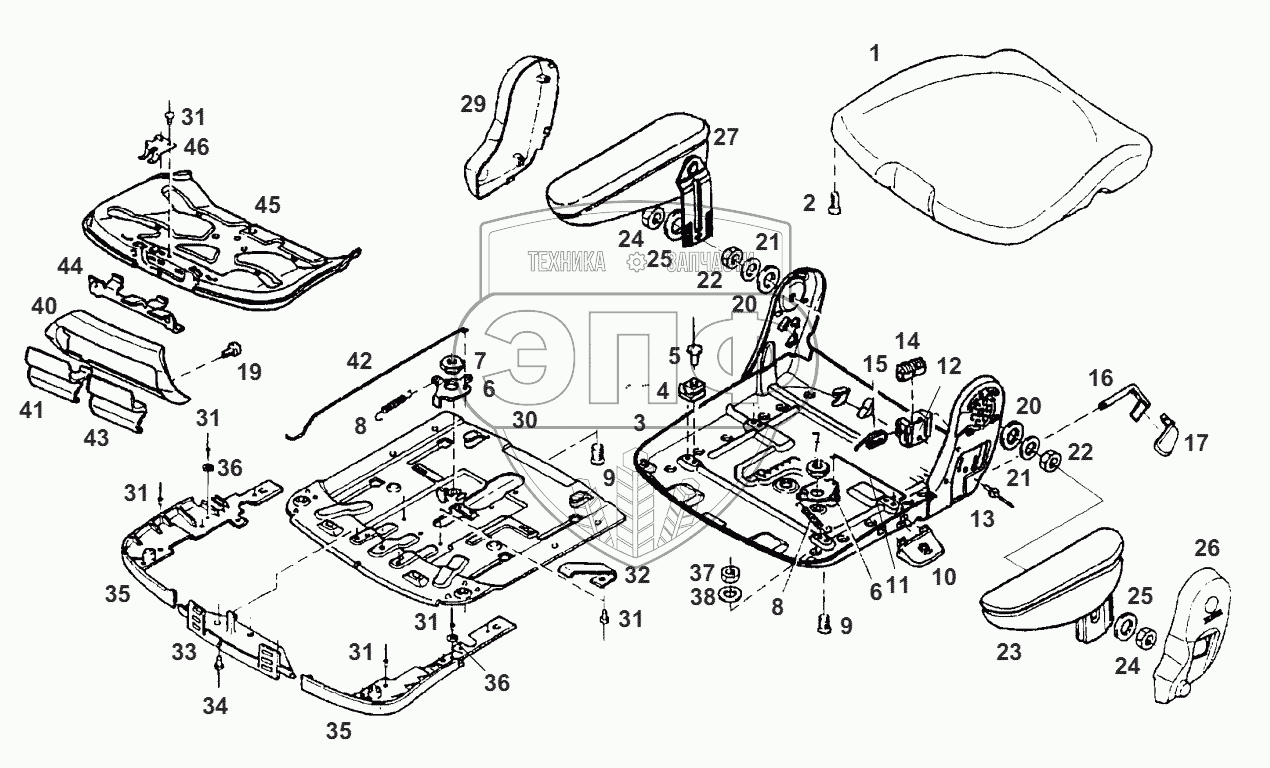

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть2. DRIVER SEAT
1
2
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
19
20
20
21
21
22
22
23
24
24
25
25
26
27
29
30
31
31
31
31
31
31
32
33
34
35
35
36
36
37
38
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F117500032010 | SEAT CUSHION | Нет на складе | |
| 2 | F718500030100 | ROUND HEAD SCREW | Нет на складе | |
| 3 | F930500030030 | SEAT PLATE | Нет на складе | |
| 4 | F716501030200 | SLIDER | Нет на складе | |
| 5 | Х444913064000 | BLANK RIVET | Нет на складе | |
| 6 | F716501030090 | LEVER | Нет на складе | |
| 7 | F716501030100 | RING | Нет на складе | |
| 8 | F198500030270 | TENSION SPRING | Нет на складе | |
| 9 | F716501030750 | C'SUNK SCREW | Нет на складе | |
| 10 | F716501030120 | HANDLE | Нет на складе | |
| 11 | F716501030110 | LINKAGE | Нет на складе | |
| 12 | F716501030280 | BRACKET | Нет на складе | |
| 13 | F716501030190 | BLANK RIVET | Нет на складе | |
| 14 | F411501030010 | LOCK | Нет на складе | |
| 15 | F718500030030 | FLEXIBLE SPRING | Нет на складе | |
| 16 | F716501030290 | LEVER | Нет на складе | |
| 17 | F716501030300 | HANDLE | Нет на складе | |
| 19 | F716501030030 | FILL HEAD SCREW | Нет на складе | |
| 20 | X454306308000 | DISC | Нет на складе | |
| 21 | X450906300000 | DISC | Нет на складе | |
| 22 | X434102401000 | LOCKING NUT | Нет на складе | |
| 23 | F515500030010 | ARM REST | Нет на складе | |
| 24 | X428202439000 | HEXAGON NUT | Нет на складе | |
| 25 | X454306308000 | DISC | Нет на складе | |
| 26 | F339500030010 | COVER | Нет на складе | |
| 27 | F515500030020 | ARM REST | Нет на складе | |
| 29 | F339500030020 | COVER | Нет на складе | |
| 30 | F716501030130 | PLATE | Нет на складе | |
| 31 | X444913001000 | BLANK RIVET | Нет на складе | |
| 32 | F716501030140 | SPRING PLATE | Нет на складе | |
| 33 | F716501030180 | LOCKING DEVICE | Нет на складе | |
| 34 | F716501030190 | BLANK RIVET | Нет на складе | |
| 35 | F716501030170 | COVER | Нет на складе | |
| 36 | X454303308000 | DISC | Нет на складе | |
| 37 | X428202439000 | HEXAGON NUT | Нет на складе | |
| 38 | X450906300000 | DISC | Нет на складе | |
| 40 | F716501030340 | COVER | Нет на складе | |
| 41 | F716501030350 | HANDLE | Нет на складе | |
| 42 | F716501030150 | LINKAGE | Нет на складе | |
| 43 | F716501030360 | HANDLE | Нет на складе | |
| 44 | F716501030330 | NOTCH LEVER | Нет на складе | |
| 45 | F716501030310 | ROCKER | Нет на складе | |
| 46 | F716501030320 | SPRING PLATE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
