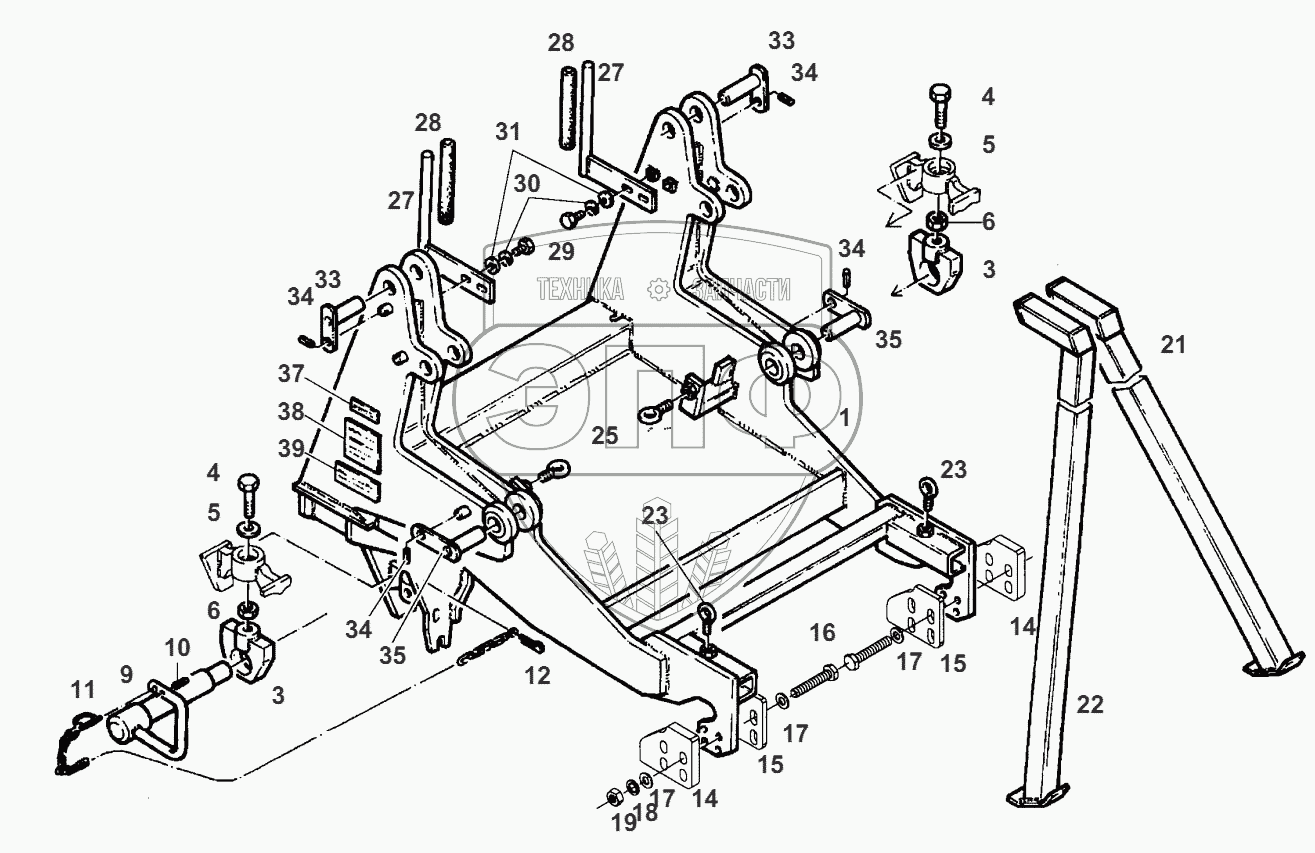

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. MOUNTING FRAME
1
3
3
4
4
5
5
6
6
9
9
10
11
12
14
14
15
15
16
16
17
17
17
18
19
21
22
23
23
25
27
27
28
28
29
30
31
33
33
34
34
34
34
35
35
37
37
37
37
37
37
38
38
38
38
38
39
39
39
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | H524890010011 | FRAME | Нет на складе | |
| 3 | H524890010030 | BRACKET | Нет на складе | |
| 4 | X486565700000 | HEXAGON SCREW | Нет на складе | |
| 5 | X454112602000 | DOMED WASHER | Нет на складе | |
| 6 | X428806200000 | HEXAGON NUT | Нет на складе | |
| 9 | H524890010020 | ECCENTRIC BOLT | Нет на складе | |
| 9 | H524890010070 | ECCENTRIC BOLT | Нет на складе | |
| 10 | X500625046000 | SP-PIN | Нет на складе | |
| 11 | G524890010010 | FOLDING PLUG | Нет на складе | |
| 12 | X531912908000 | SPLIT PIN | Нет на складе | |
| 14 | 524890010030 | PLATE | Нет на складе | |
| 15 | 524890010020 | PLATE | Нет на складе | |
| 16 | X487536041000 | HEXAGON SCREW | Нет на складе | |
| 16 | X486536141000 | HEXAGON SCREW | Нет на складе | |
| 17 | X450008708000 | DISC | Нет на складе | |
| 18 | X520805001000 | SPRING RING | Нет на складе | |
| 19 | X428203239000 | HEXAGON NUT | Нет на складе | |
| 21 | H524890010050 | SUPPORT | Нет на складе | |
| 22 | H524890010060 | SUPPORT | Нет на складе | |
| 23 | 013830010031 | LOCKING SCREW | Нет на складе | |
| 25 | 013830010031 | LOCKING SCREW | Нет на складе | |
| 27 | H380895010100 | STOP | Нет на складе | |
| 28 | X591202188960 | HOSE | Нет на складе | |
| 29 | X487531541000 | HEXAGON SCREW | Нет на складе | |
| 30 | X520804401000 | SPRING RING | Нет на складе | |
| 31 | X454607508000 | DISC | Нет на складе | |
| 33 | H178892010090 | BOLT | Нет на складе | |
| 34 | X500621846000 | SP-PIN | Нет на складе | |
| 35 | H178893530040 | BOLT | Нет на складе | |
| 37 | 178890010050 | MARKING PLATE | Нет на складе | |
| 37 | 149890010150 | MARKING PLATE | Нет на складе | |
| 37 | 149890010110 | MARKING PLATE | Нет на складе | |
| 37 | 149890010110 | MARKING PLATE | Нет на складе | |
| 37 | 149890010120 | MARKING PLATE | Нет на складе | |
| 37 | 149890010110 | MARKING PLATE | Нет на складе | |
| 38 | 149890010110 | MARKING PLATE | Нет на складе | |
| 38 | 149890010120 | MARKING PLATE | Нет на складе | |
| 38 | 149890010110 | MARKING PLATE | Нет на складе | |
| 38 | 149890010110 | MARKING PLATE | Нет на складе | |
| 38 | 149890010150 | MARKING PLATE | Нет на складе | |
| 39 | 149890010110 | MARKING PLATE | Нет на складе | |
| 39 | 149890010120 | MARKING PLATE | Нет на складе | |
| 39 | 360891010070 | MARKING PLATE | Нет на складе | |
| 39 | 149890010110 | MARKING PLATE | Нет на складе | |
| 39 | 149890010150 | MARKING PLATE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
