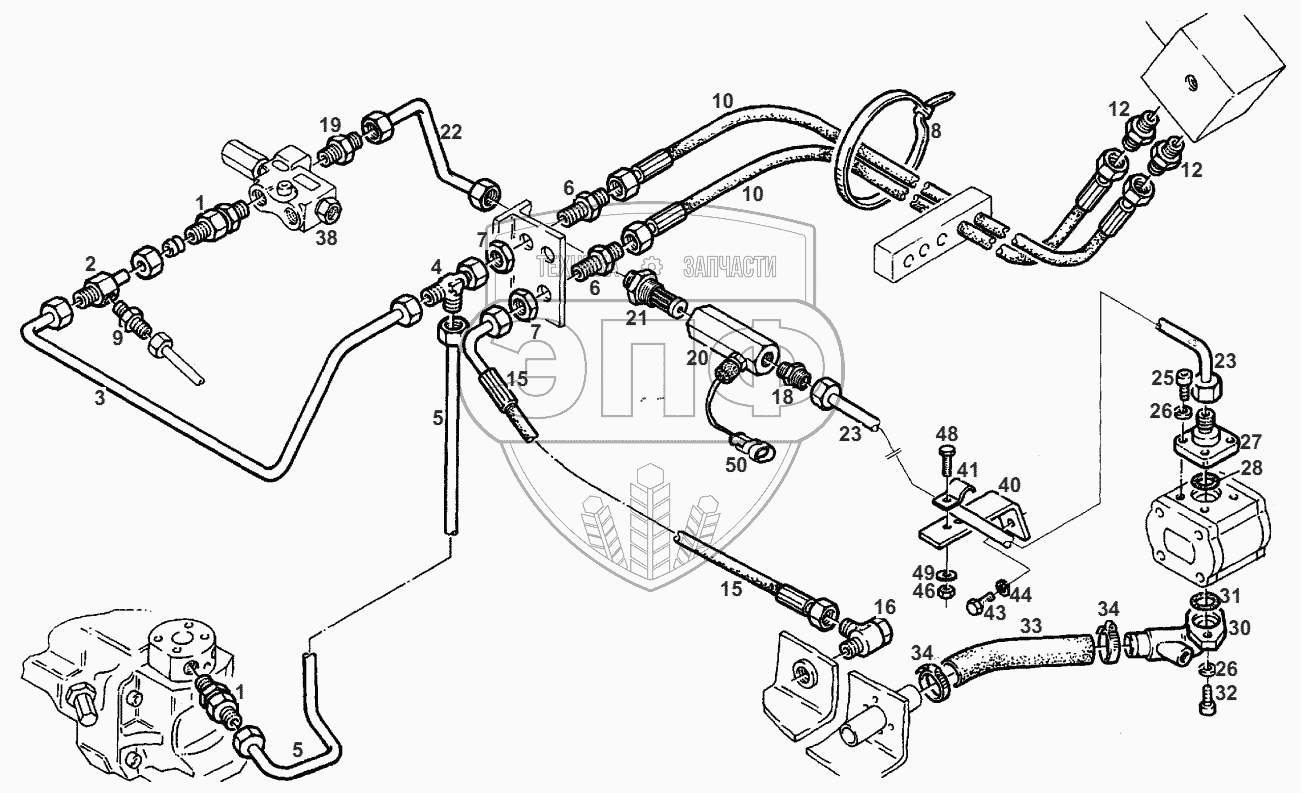

Каталог запасных частей к технике: AGCO Fendt-524 (Xylon) часть3. PIPES BASIC CIRCUIT
1
1
2
3
4
4
4
5
5
6
6
7
7
8
9
10
10
12
12
15
15
16
18
19
20
21
22
23
23
25
26
26
27
28
30
31
32
33
34
34
40
41
43
44
46
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | X600701300000 | CHECK VALVE | Нет на складе | |
| 2 | 816950010190 | MEASURING ADAPTER | Нет на складе | |
| 3 | H524950010391 | PRESSURE PIPE | Нет на складе | |
| 4 | X584416300000 | FITTING | Нет на складе | |
| 4 | X592016302000 | CUTTING RING | Нет на складе | |
| 4 | X596516339000 | GLAND NUT | Нет на складе | |
| 5 | H524950010371 | PRESSURE PIPE | Нет на складе | |
| 6 | X592116300000 | FEED THROUGH SOCKET | Нет на складе | |
| 7 | X435906000000 | NUT | Нет на складе | |
| 8 | X665091000000 | CABLE TAPE | Нет на складе | |
| 9 | X592501002000 | THREADED SOCKET | Нет на складе | |
| 10 | X591636301000 | PRESSURE HOSE | Нет на складе | |
| 12 | X592501300000 | THREADED SOCKET | Нет на складе | |
| 15 | X591648100000 | PRESSURE HOSE | Нет на складе | |
| 16 | X584101300000 | SWIVELLING FITTING | Нет на складе | |
| 18 | X592501300000 | THREADED SOCKET | Нет на складе | |
| 19 | X592502201000 | THREADED SOCKET | Нет на складе | |
| 20 | G916950010021 | HIGHPRESSURE FILTER | Нет на складе | |
| 21 | F916950010010 | STRAINER INSERT | Нет на складе | |
| 22 | H524950011100 | PRESSURE PIPE | Нет на складе | |
| 23 | H524950011110 | PRESSURE PIPE | Нет на складе | |
| 25 | X485005105000 | CYLIND. HEAD SCREW | Нет на складе | |
| 26 | X520803001000 | SPRING RING | Нет на складе | |
| 27 | X593716300000 | FLANGED SOCKET | Нет на складе | |
| 28 | X548857366000 | O-RING | Нет на складе | |
| 30 | 524950010010 | SUCTION FLANGE | Нет на складе | |
| 31 | X548868966000 | O-RING | Нет на складе | |
| 32 | X485005305000 | CYLIND. HEAD SCREW | Нет на складе | |
| 33 | 524950010050 | HOSE BOW | Нет на складе | |
| 34 | X458651800000 | HOSE CLIP | Нет на складе | |
| 40 | 514950010031 | SUPPORT | Нет на складе | |
| 41 | 238953010060 | COLLAR | Нет на складе | |
| 43 | X487531341000 | HEXAGON SCREW | Нет на складе | |
| 44 | X520804401000 | SPRING RING | Нет на складе | |
| 46 | X428202239000 | HEXAGON NUT | Нет на складе | |
| 48 | X487520741000 | HEXAGON SCREW | Нет на складе | |
| 49 | X454305108000 | DISC | Нет на складе | |
| 50 | H411901041050 | CABLE LOOM | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
