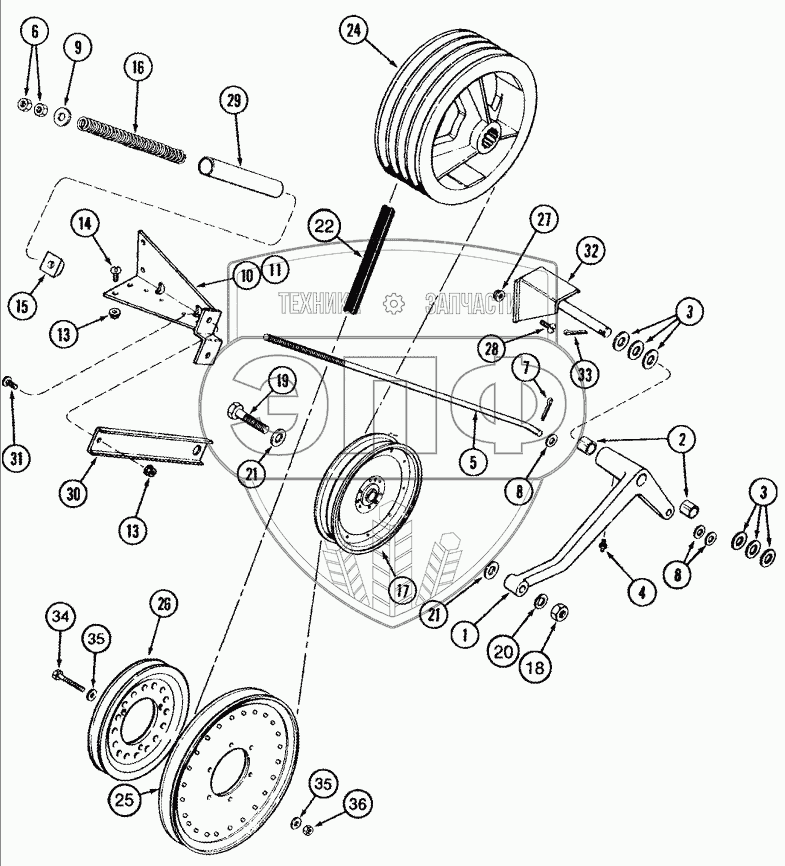

Каталог запасных частей к технике: CASE IH Axial Flow 2388. BELT DRIVE - JACKSHAFT, FAN
1
2
3
3
4
5
6
7
8
8
9
10
11
13
13
14
15
16
17
18
19
20
21
21
22
24
25
26
27
28
29
30
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 303188A1 | 303188A1 | KIT | Нет на складе | |
| 1 | 194179C92 | ARM | Нет на складе | |
| 2 | 556448R1 | BUSHING | Нет на складе | |
| 3 | 495-11081 | WASHER | Нет на складе | |
| 4 | 219-8 | NIPPLE | Нет на складе | |
| 5 | 174520C2 | ROD | Нет на складе | |
| 6 | 425-108 | NUT | Нет на складе | |
| 7 | 432-1220 | PIN | Нет на складе | |
| 8 | 495-11053 | WASHER | Нет на складе | |
| 9 | 495-81162 | WASHER | Нет на складе | |
| 10 | 188485C2 | SUPPORT | Нет на складе | |
| 11 | 191777C2 | SUPPORT | Нет на складе | |
| 13 | 231-5146 | NUT | Нет на складе | |
| 14 | 477-73812 | SCREW | Нет на складе | |
| 15 | 194652C1 | PIVOT | Нет на складе | |
| 16 | 155311C1 | SPRING | Нет на складе | |
| 17 | 663887R91 | PULLEY | Нет на складе | |
| 18 | 425-1410 | NUT | Нет на складе | |
| 19 | 413-1048 | BOLT | Нет на складе | |
| 20 | 492-11062 | WASHER | Нет на складе | |
| 21 | 495-11066 | WASHER | Нет на складе | |
| 22 | 317904A1 | BELT | Нет на складе | |
| 24 | 193999C3 | PULLEY | Нет на складе | |
| 25 | 295918A1 | PULLEY | Нет на складе | |
| 26 | 193948C1 | PULLEY | Нет на складе | |
| 27 | 231-5146 | NUT | Нет на складе | |
| 28 | 477-73816 | SCREW | Нет на складе | |
| 29 | 185396C1 | TUBE | Нет на складе | |
| 30 | 188486C1 | CHANNEL | Нет на складе | |
| 31 | 477-73812 | SCREW | Нет на складе | |
| 32 | 192277C2 | SUPPORT | Нет на складе | |
| 33 | 432-1620 | PIN | Нет на складе | |
| 34 | 426-824 | BOLT | Нет на складе | |
| 35 | 496-21053 | WASHER | Нет на складе | |
| 36 | 87301492 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
