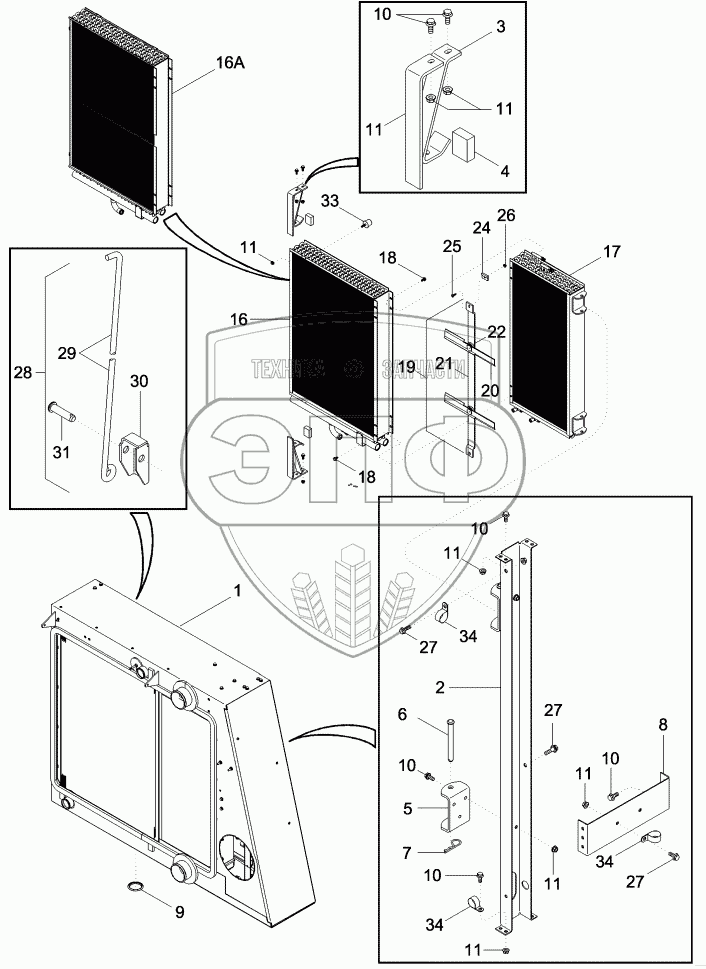

Каталог запасных частей к технике: CASE IH Axial Flow 2388. COOLER BOX ASSY
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
11
11
11
16
16A
17
18
18
19
20
21
22
24
25
26
27
27
27
28
29
30
31
33
34
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87343320 | BOX | Нет на складе | |
| 2 | 87429529 | BRACKET | Нет на складе | |
| 3 | 87423364 | SUPPORT | Нет на складе | |
| 4 | 187884C1 | SEAL | Нет на складе | |
| 5 | 87429534 | CHANNEL | Нет на складе | |
| 6 | 439-5880 | PIN | Нет на складе | |
| 7 | 480523R1 | SPLIT PIN/SAFETY PIN | Нет на складе | |
| 8 | 86984095 | BRACKET | Нет на складе | |
| 9 | 87000778 | PLUG | Нет на складе | |
| 10 | 409-7512 | BOLT | Нет на складе | |
| 11 | 231-5145 | NUT | Нет на складе | |
| 15 | 353-410 | PLUG | Нет на складе | |
| 16 | 444921A3 | COOLER | Нет на складе | |
| 16A | 446343A3 | COOLER | Нет на складе | |
| 17 | 444922A3 | COOLER | Нет на складе | |
| 18 | 844-8012 | BOLT | Нет на складе | |
| 19 | 87341294 | WIPER | Нет на складе | |
| 20 | WIPER | WIPER with Pin Assy | Нет на складе | |
| 21 | SUPPORT | SUPPORT | Нет на складе | |
| 22 | 414615A1 | BEARING | Нет на складе | |
| 23 | 282857A1 | DECAL | Нет на складе | |
| 24 | 87408871 | CLAMP | Нет на складе | |
| 25 | 443-13116 | SCREW | Нет на складе | |
| 26 | 231-5345 | NUT | Нет на складе | |
| 27 | 409-7516 | BOLT | Нет на складе | |
| 28 | 87413776 | SUPPORT | Нет на складе | |
| 29 | 87413775 | ROD | Нет на складе | |
| 30 | 87413774 | SUPPORT | Нет на складе | |
| 31 | 439-5832 | PIN | Нет на складе | |
| 32 | 136-159 | PIN | Нет на складе | |
| 33 | 87109195 | BUMPER | Нет на складе | |
| 34 | 515-25476 | CLAMP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
