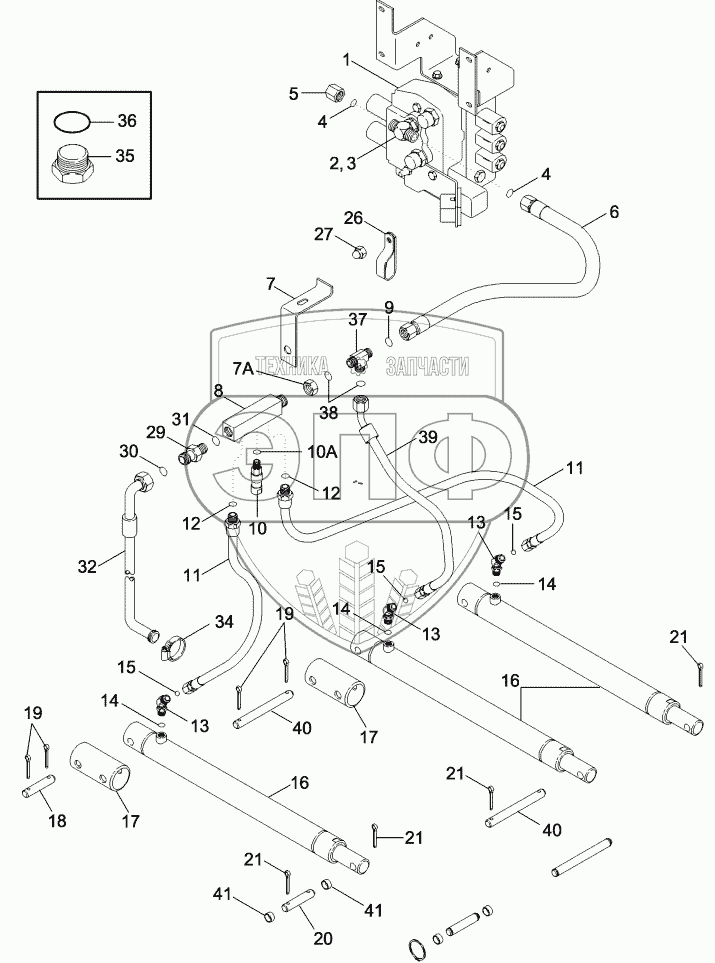

Каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - HEADER LIFT
1
2
3
4
4
5
6
7
7A
8
9
10
10A
11
11
12
12
13
13
13
14
14
14
15
15
15
16
16
17
17
18
19
19
20
21
21
21
21
26
27
29
30
31
32
34
35
36
37
38
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 124565A3 | VALVE | Нет на складе | |
| 2 | 201-403 | TEE | Нет на складе | |
| 3 | 237-6010 | O-RING | Нет на складе | |
| 4 | 238-6016 | O-RING | Нет на складе | |
| 5 | 201-906 | CAP | Нет на складе | |
| 6 | 128024A2 | HOSE | Нет на складе | |
| 7 | 136489A1 | SUPPORT | Нет на складе | |
| 7A | 201-919 | NUT | Нет на складе | |
| 8 | 249910A1 | MANIFOLD | Нет на складе | |
| 9 | 238-6016 | O-RING | Нет на складе | |
| 10 | 86975430 | SENSOR | Нет на складе | |
| 10A | 237-6003 | O-RING | Нет на складе | |
| 11 | 128027A1 | HOSE | Нет на складе | |
| 12 | 238-6008 | O-RING | Нет на складе | |
| 13 | 201-348 | ELBOW | Нет на складе | |
| 13A | 201-305 | ELBOW | Нет на складе | |
| 14 | 237-6008 | O-RING | Нет на складе | |
| 15 | 238-6014 | O-RING | Нет на складе | |
| 16 | 87385882 | CYLINDER ASSY | Нет на складе | |
| 16A | 87552535 | KIT | Нет на складе | |
| 17 | 124059A2 | TUBE SPACER | Нет на складе | |
| 18 | 242303A1 | PIN | Нет на складе | |
| 19 | 432-1632 | PIN | Нет на складе | |
| 20 | 242303A1 | PIN | Нет на складе | |
| 21 | 432-1632 | PIN | Нет на складе | |
| 26 | 470375C1 | CLAMP | Нет на складе | |
| 27 | 231-5145 | NUT | Нет на складе | |
| 29 | 252300A2 | VALVE | Нет на складе | |
| 29 | 252300A3 | VALVE | Нет на складе | |
| 30 | 237-6006 | O-RING | Нет на складе | |
| 31 | 238-6012 | O-RING | Нет на складе | |
| 32 | 254734A1 | HOSE | Нет на складе | |
| 34 | 214-1706 | CLAMP | Нет на складе | |
| 35 | 218-5152 | PLUG | Нет на складе | |
| 36 | 237-6003 | O-RING | Нет на складе | |
| 37 | 201-433 | TEE | Нет на складе | |
| 38 | 238-6016 | O-RING | Нет на складе | |
| 39 | 128028A1 | HOSE | Нет на складе | |
| 40 | 403002A1 | PIN | Нет на складе | |
| 41 | 87351138 | SPACER | Нет на складе | |
| 42 | 103-16125 | RING | Нет на складе | |
| 43 | 86632583 | WASHER | Нет на складе | |
| 44 | 87617973 | PIN | Нет на складе | |
| 45 | 87617974 | PIN | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
