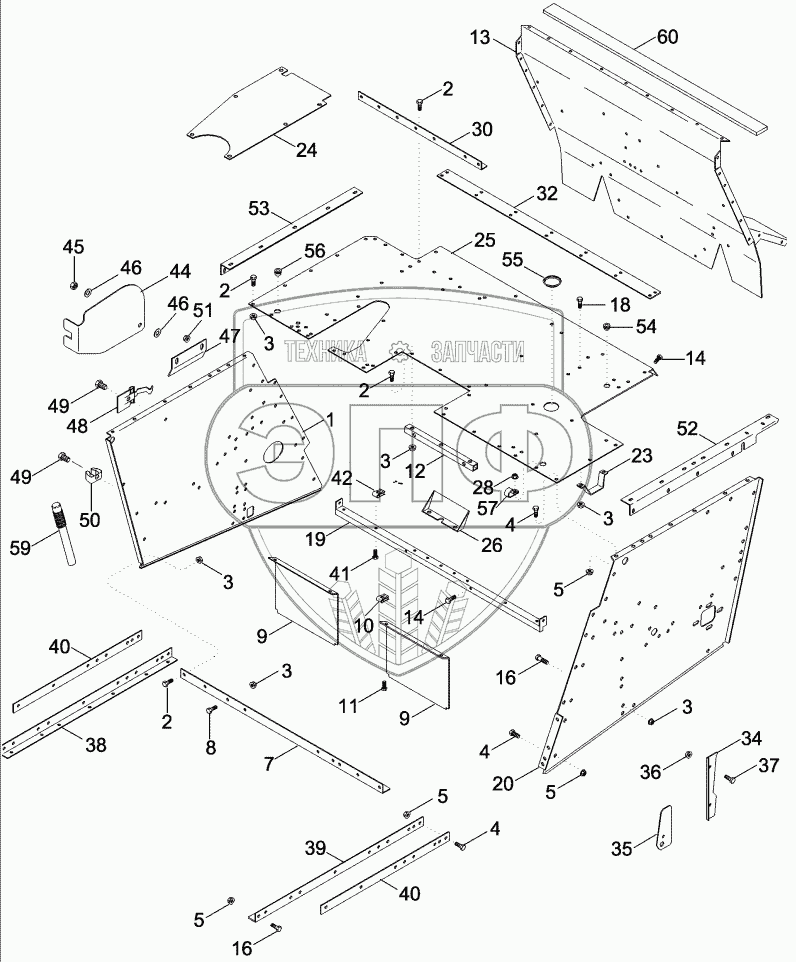

Каталог запасных частей к технике: CASE IH Axial Flow 2388. SEPARATOR - HOOD
1
2
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
5
7
8
9
9
10
11
12
13
14
14
16
16
18
19
20
23
24
25
26
30
32
34
35
36
37
38
39
40
40
41
42
44
45
46
46
47
48
49
49
50
51
52
53
54
55
56
57
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87344263 | SHEET | Нет на складе | |
| 2 | 477-73112 | BOLT | Нет на складе | |
| 3 | 231-5145 | NUT | Нет на складе | |
| 4 | 477-73816 | SCREW | Нет на складе | |
| 5 | 231-5146 | NUT | Нет на складе | |
| 7 | 192304C2 | RAIL | Нет на складе | |
| 8 | 477-73120 | SCREW | Нет на складе | |
| 9 | 441739A1 | SUPPORT | Нет на складе | |
| 10 | 488837C1 | NUT | Нет на складе | |
| 11 | 409-7512 | BOLT | Нет на складе | |
| 12 | 186971C1 | ANGLE | Нет на складе | |
| 13 | 364626A3 | SUPPORT | Нет на складе | |
| 14 | 409-7512 | BOLT | Нет на складе | |
| 16 | 477-73812 | SCREW | Нет на складе | |
| 17 | 409-7516 | BOLT | Нет на складе | |
| 17 | 138558A1 | SCREW | Нет на складе | |
| 18 | 488837C1 | NUT | Нет на складе | |
| 18 | 131-137 | NUT | Нет на складе | |
| 19 | 358622A1 | SUPPORT | Нет на складе | |
| 20 | 87372079 | SHEET | Нет на складе | |
| 23 | 380043A1 | STOP | Нет на складе | |
| 24 | 441454A1 | COVER | Нет на складе | |
| 25 | 87372077 | SHEET | Нет на складе | |
| 26 | 364781A1 | RETAINER | Нет на складе | |
| 30 | 279682A1 | SUPPORT | Нет на складе | |
| 32 | 87412923 | SHEET | Нет на складе | |
| 33 | 280059A1 | SEAL | Нет на складе | |
| 34 | 87374618 | SHEET | Нет на складе | |
| 35 | 418096A2 | SHEET | Нет на складе | |
| 36 | 231-5145 | NUT | Нет на складе | |
| 37 | 477-73112 | BOLT | Нет на складе | |
| 38 | 412620A1 | SUPPORT | Нет на складе | |
| 39 | 412622A1 | SUPPORT | Нет на складе | |
| 40 | 418632A1 | STRAP | Нет на складе | |
| 41 | 410-7620 | BOLT | Нет на складе | |
| 42 | 410009A1 | NUT | Нет на складе | |
| 43 | 1302758C1 | PLUG | Нет на складе | |
| 44 | 87314912 | SHIELD | Нет на складе | |
| 45 | 231-1444 | NUT | Нет на складе | |
| 46 | 87308449 | WASHER | Нет на складе | |
| 47 | 87314913 | RETAINER | Нет на складе | |
| 48 | 167800C1 | FASTENER | Нет на складе | |
| 49 | 440-1108 | SCREW | Нет на складе | |
| 50 | 106744A1 | CLIP | Нет на складе | |
| 51 | 231-5144 | NUT | Нет на складе | |
| 52 | 87415390 | SUPPORT | Нет на складе | |
| 53 | 183368A2 | SUPPORT | Нет на складе | |
| 54 | 195806C1 | GROMMET | Нет на складе | |
| 55 | 87000778 | PLUG | Нет на складе | |
| 56 | 198828C1 | GROMMET | Нет на складе | |
| 57 | 515-23190 | CLAMP | Нет на складе | |
| 58 | 231-51409 | NUT | Нет на складе | |
| 59 | 106743A1 | HANDLE | Нет на складе | |
| 60 | 280059A1 | SEAL | Нет на складе | |
| 61 | 87602943 | #ЗНАЧ! | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
