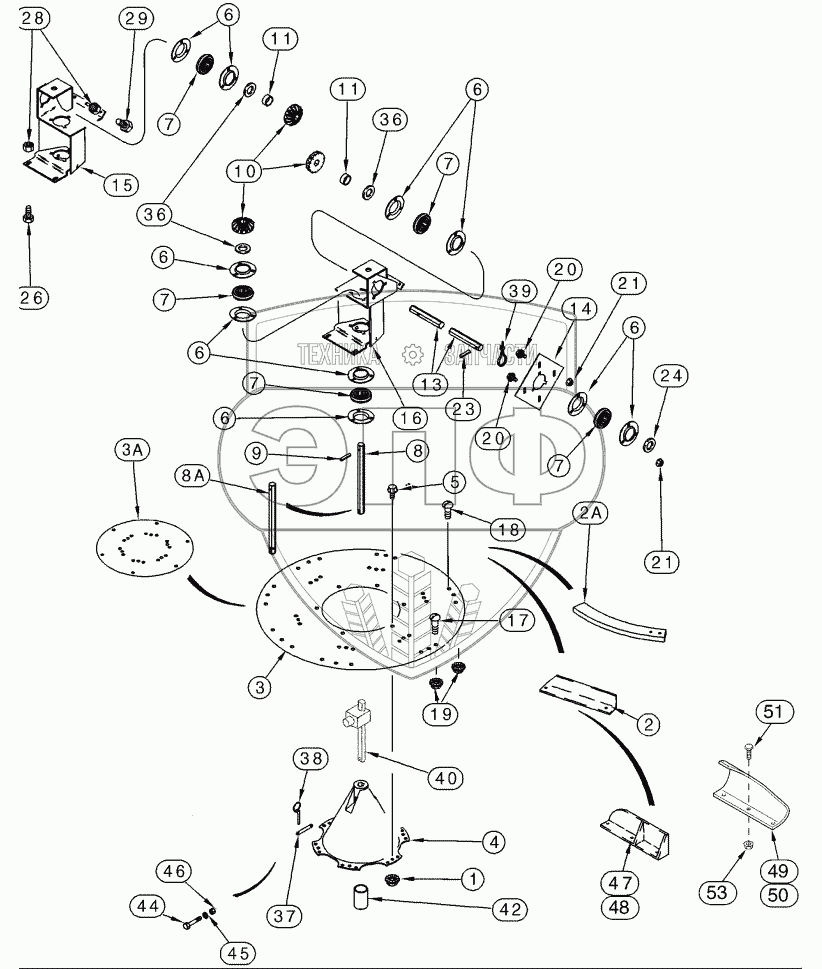

Каталог запасных частей к технике: CASE IH Axial Flow 2388. STRAW SPREADER
1
2
2A
3
3A
4
5
5
6
6
6
6
6
6
7
7
7
7
7
8
8A
9
10
11
11
13
14
15
16
17
18
19
20
20
21
21
23
24
26
28
29
36
36
37
38
39
40
42
44
45
46
47
48
49
49
50
50
51
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 231-5315 | NUT | Нет на складе | |
| 2 | 103170A2 | BAT | Нет на складе | |
| 2A | 1302790C1 | STRIP | Нет на складе | |
| 3 | 140189A1 | DISC | Нет на складе | |
| 3A | 1302791C1 | RETAINER | Нет на складе | |
| 4 | 188218C6 | CONE | Нет на складе | |
| 5 | 409-7520 | BOLT | Нет на складе | |
| 5 | 409-7524 | BOLT | Нет на складе | |
| 6 | 86603075 | FLANGE | Нет на складе | |
| 7 | 195293C91 | BEARING | Нет на складе | |
| 8 | 128440A1 | SHAFT | Нет на складе | |
| 8A | 109485A1 | SHAFT | Нет на складе | |
| 9 | 438-11624 | PIN | Нет на складе | |
| 10 | 185410C1 | GEAR-SET | Нет на складе | |
| 11 | 87036414 | SPACER | Нет на складе | |
| 13 | 427270A1 | SHAFT | Нет на складе | |
| 14 | 186506C1 | SUPPORT | Нет на складе | |
| 15 | 109487A2 | SUPPORT | Нет на складе | |
| 16 | 109488A2 | SUPPORT | Нет на складе | |
| 17 | 477-73116 | SCREW | Нет на складе | |
| 18 | 477-73112 | BOLT | Нет на складе | |
| 19 | 231-5145 | NUT | Нет на складе | |
| 20 | 409-7512 | BOLT | Нет на складе | |
| 20 | 409-7516 | BOLT | Нет на складе | |
| 21 | 231-5145 | NUT | Нет на складе | |
| 23 | 87040620 | PIN | Нет на складе | |
| 24 | 495-81068 | WASHER | Нет на складе | |
| 26 | 409-7512 | BOLT | Нет на складе | |
| 28 | 231-5145 | NUT | Нет на складе | |
| 29 | 477-73116 | SCREW | Нет на складе | |
| 36 | 495-81069 | WASHER | Нет на складе | |
| 37 | 120270A2 | PIN | Нет на складе | |
| 38 | A33497 | PIN | Нет на складе | |
| 39 | 289862C1 | STRAP | Нет на складе | |
| 40 | 429194A1 | COUPLING | Нет на складе | |
| 42 | 432330A1 | TUBE | Нет на складе | |
| 43 | 140432A1 | BOOT | Нет на складе | |
| 44 | 413-640 | BOLT | Нет на складе | |
| 45 | 495-11041 | WASHER | Нет на складе | |
| 46 | 231-1446 | NUT | Нет на складе | |
| 47 | 321372A1 | BAT | Нет на складе | |
| 48 | 321373A1 | BAT | Нет на складе | |
| 49 | 87324976 | BAT | Нет на складе | |
| 49 | 87726624 | BAT | Нет на складе | |
| 50 | 87324975 | BAT | Нет на складе | |
| 50 | 87726623 | BAT | Нет на складе | |
| 51 | 477-73112 | BOLT | Нет на складе | |
| 52 | 477-73812 | SCREW | Нет на складе | |
| 53 | 231-5145 | NUT | Нет на складе | |
| 54 | 231-5146 | NUT | Нет на складе | |
| 400505A1 | 400505A1 | KIT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
