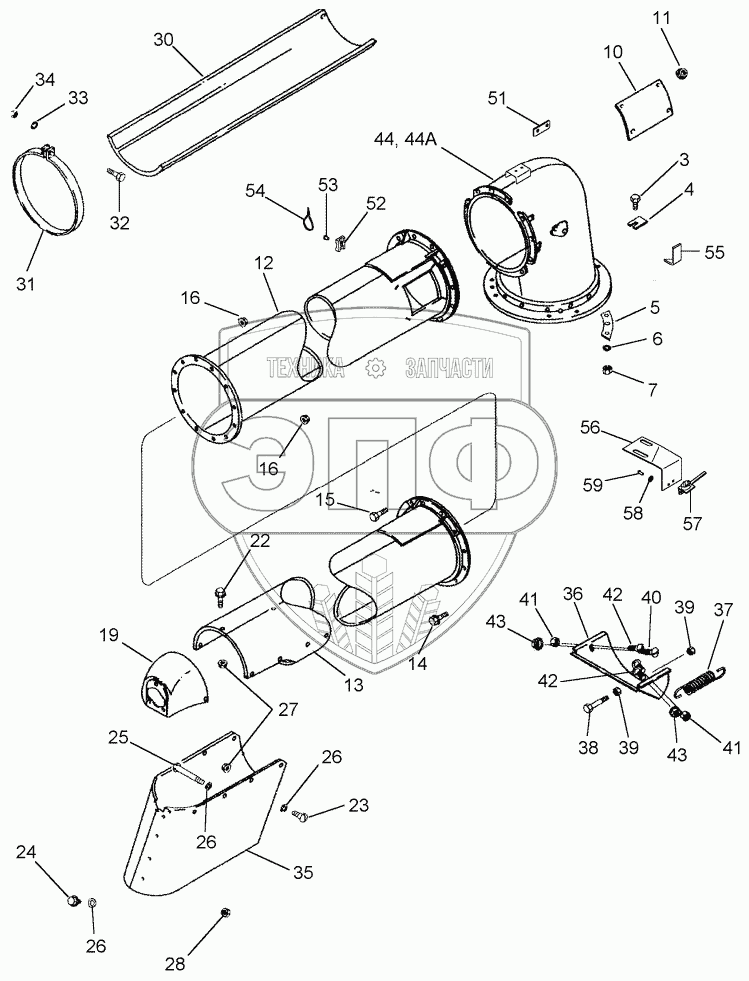

Каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER - TUBE, UPPER
3
4
5
6
7
10
11
12
12
13
13
14
15
16
16
19
22
23
24
25
26
26
26
27
28
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
42
43
43
44
44A
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3 | 413-628 | BOLT | Нет на складе | |
| 4 | 151670C1 | PLATE | Нет на складе | |
| 5 | 87593300 | BAR | Нет на складе | |
| 6 | 492-11038 | WASHER | Нет на складе | |
| 7 | 425-106 | NUT | Нет на складе | |
| 10 | 178158C1 | PLATE | Нет на складе | |
| 11 | 231-5145 | NUT | Нет на складе | |
| 12 | 87557135 | TUBE | Нет на складе | |
| 12 | 87557138 | TUBE | Нет на складе | |
| 13 | 87581654 | TUBE ASSY | Нет на складе | |
| 13 | 87581650 | TUBE ASSY | Нет на складе | |
| 14 | 409-7612 | BOLT | Нет на складе | |
| 15 | 409-7624 | BOLT | Нет на складе | |
| 16 | 231-5146 | NUT | Нет на складе | |
| 19 | 182837C2 | CAP | Нет на складе | |
| 22 | 405-7512 | #ЗНАЧ! | Нет на складе | |
| 23 | 477-73112 | BOLT | Нет на складе | |
| 24 | 409-7516 | BOLT | Нет на складе | |
| 25 | 477-73120 | SCREW | Нет на складе | |
| 26 | 495-81121 | WASHER | Нет на складе | |
| 27 | 231-5145 | NUT | Нет на складе | |
| 28 | 231-4115 | NUT | Нет на складе | |
| 30 | 178165C2 | COVER | Нет на складе | |
| 31 | 178166C1 | CLAMP | Нет на складе | |
| 32 | 185856C1 | SCREW | Нет на складе | |
| 33 | 492-11031 | WASHER | Нет на складе | |
| 34 | 425-105 | NUT | Нет на складе | |
| 35 | 113488A1 | SPOUT | Нет на складе | |
| 36 | 115867A1 | DOOR | Нет на складе | |
| 37 | 1338869C2 | SPRING | Нет на складе | |
| 38 | 113-250 | BOLT | Нет на складе | |
| 39 | 231-5146 | NUT | Нет на складе | |
| 40 | 477-82516 | SCREW | Нет на складе | |
| 41 | 425-104 | NUT | Нет на складе | |
| 42 | 477-73116 | SCREW | Нет на складе | |
| 43 | 231-5145 | NUT | Нет на складе | |
| 44 | 87598258 | ELBOW-CONECTION | Нет на складе | |
| 44A | 87598255 | ELBOW-CONECTION | Нет на складе | |
| 45 | 87598260 | ELBOW-CONECTION | Нет на складе | |
| 46 | 49-516 | RIVET | Нет на складе | |
| 47 | 275-14712 | SCREW | Нет на складе | |
| 48 | 8659043 | #ЗНАЧ! | Нет на складе | |
| 49 | 445395 | RIVET | Нет на складе | |
| 50 | 289862C1 | STRAP | Нет на складе | |
| 51 | 87577375 | BRACKET | Нет на складе | |
| 52 | 86590413 | CLAMP | Нет на складе | |
| 53 | 445395 | RIVET | Нет на складе | |
| 54 | 289862C1 | STRAP | Нет на складе | |
| 55 | 1338004C2 | BRACKET | Нет на складе | |
| 56 | 1338003C1 | BRACKET | Нет на складе | |
| 57 | 537641R2 | SWITCH | Нет на складе | |
| 58 | 493-81000 | WASHER | Нет на складе | |
| 59 | 490-1108 | SCREW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
