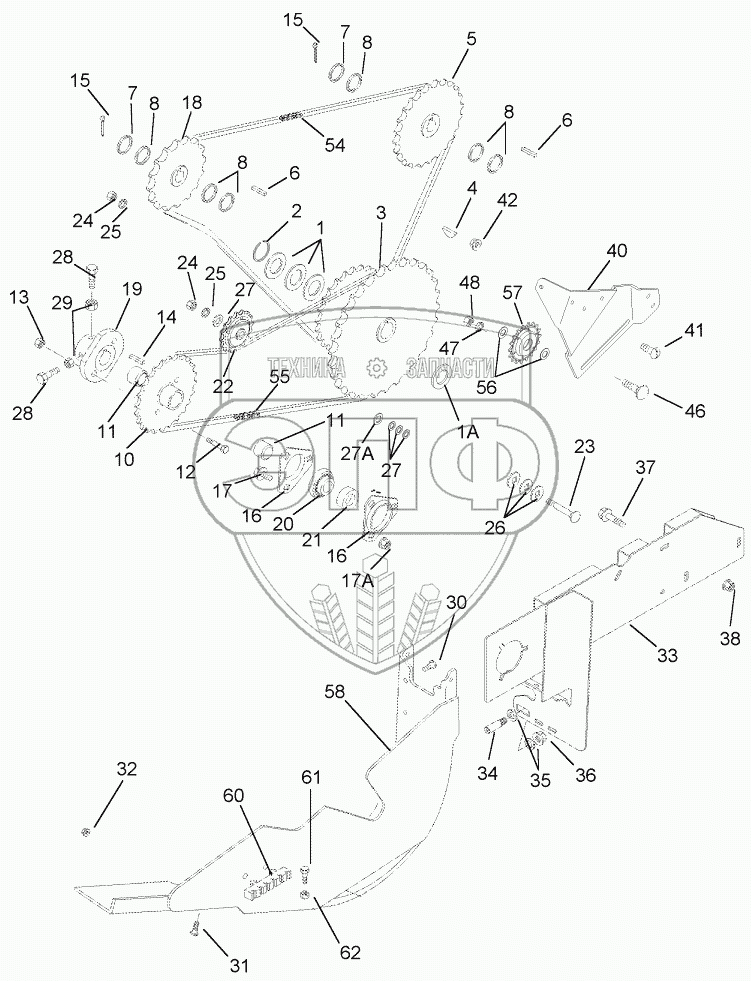

Каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER, CHAIN DRIVE
1
1A
2
3
4
5
6
6
7
7
8
8
8
8
10
11
11
12
13
14
15
15
16
16
17
17A
18
19
20
21
22
23
24
24
25
25
26
27
27
27A
28
28
29
30
31
32
33
34
35
36
37
38
40
41
42
46
47
48
54
55
56
57
58
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1327731C1 | WASHER | Нет на складе | |
| 1A | 188354C1 | WASHER | Нет на складе | |
| 2 | A21619 | CIRCLIP | Нет на складе | |
| 3 | 87525821 | SPROCKET | Нет на складе | |
| 4 | 126-133 | KEY | Нет на складе | |
| 5 | 87525828 | SPROCKET | Нет на складе | |
| 6 | Q53 | KEY | Нет на складе | |
| 7 | 495-81069 | WASHER | Нет на складе | |
| 8 | 495-81070 | WASHER | Нет на складе | |
| 10 | 87525825 | SPROCKET | Нет на складе | |
| 11 | 1347384C1 | BEARING | Нет на складе | |
| 12 | 242628A1 | BOLT | Нет на складе | |
| 13 | 231-1445 | NUT | Нет на складе | |
| 14 | 126-147 | KEY | Нет на складе | |
| 15 | 432-1624 | PIN | Нет на складе | |
| 16 | 86620026 | FLANGE | Нет на складе | |
| 17 | 409-7612 | BOLT | Нет на складе | |
| 17A | 231-5146 | NUT | Нет на складе | |
| 18 | 87525831 | SPROCKET | Нет на складе | |
| 19 | 1347399C1 | HUB | Нет на складе | |
| 20 | 565672R92 | BEARING | Нет на складе | |
| 21 | 87431214 | COLLAR | Нет на складе | |
| 22 | 86627870 | SPROCKET | Нет на складе | |
| 23 | 433-840 | BOLT | Нет на складе | |
| 24 | 425-108 | NUT | Нет на складе | |
| 25 | 80679 | WASHER | Нет на складе | |
| 26 | 498-81005 | WASHER | Нет на складе | |
| 27 | 496-21053 | WASHER | Нет на складе | |
| 27A | 495-81024 | WASHER | Нет на складе | |
| 28 | 485-13116 | SET SCREW | Нет на складе | |
| 29 | 425-145 | NUT | Нет на складе | |
| 30 | 409-7512 | BOLT | Нет на складе | |
| 31 | 477-73108 | SCREW | Нет на складе | |
| 32 | 231-5145 | NUT | Нет на складе | |
| 33 | 87529284 | SUPPORT ASSY | Нет на складе | |
| 34 | 282145A1 | BOLT | Нет на складе | |
| 35 | 495-21050 | WASHER | Нет на складе | |
| 36 | 231-5148 | NUT | Нет на складе | |
| 37 | 409-7612 | BOLT | Нет на складе | |
| 38 | 231-5146 | NUT | Нет на складе | |
| 40 | 87529286 | SUPPORT ASSY | Нет на складе | |
| 41 | 409-7512 | BOLT | Нет на складе | |
| 42 | 231-5145 | NUT | Нет на складе | |
| 46 | 434-832 | BOLT | Нет на складе | |
| 47 | 80679 | WASHER | Нет на складе | |
| 48 | 425-108 | NUT | Нет на складе | |
| 54 | 87529598 | CHAIN (AGRICULTURE) | Нет на складе | |
| 55 | 87529597 | CHAIN (AGRICULTURE) | Нет на складе | |
| 56 | 496-21053 | WASHER | Нет на складе | |
| 57 | 87302107 | SPROCKET | Нет на складе | |
| 58 | 140181A3 | SHIELD | Нет на складе | |
| 60 | 3102155R1 | HOLDER | Нет на складе | |
| 61 | 242628A1 | BOLT | Нет на складе | |
| 62 | 231-1445 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
