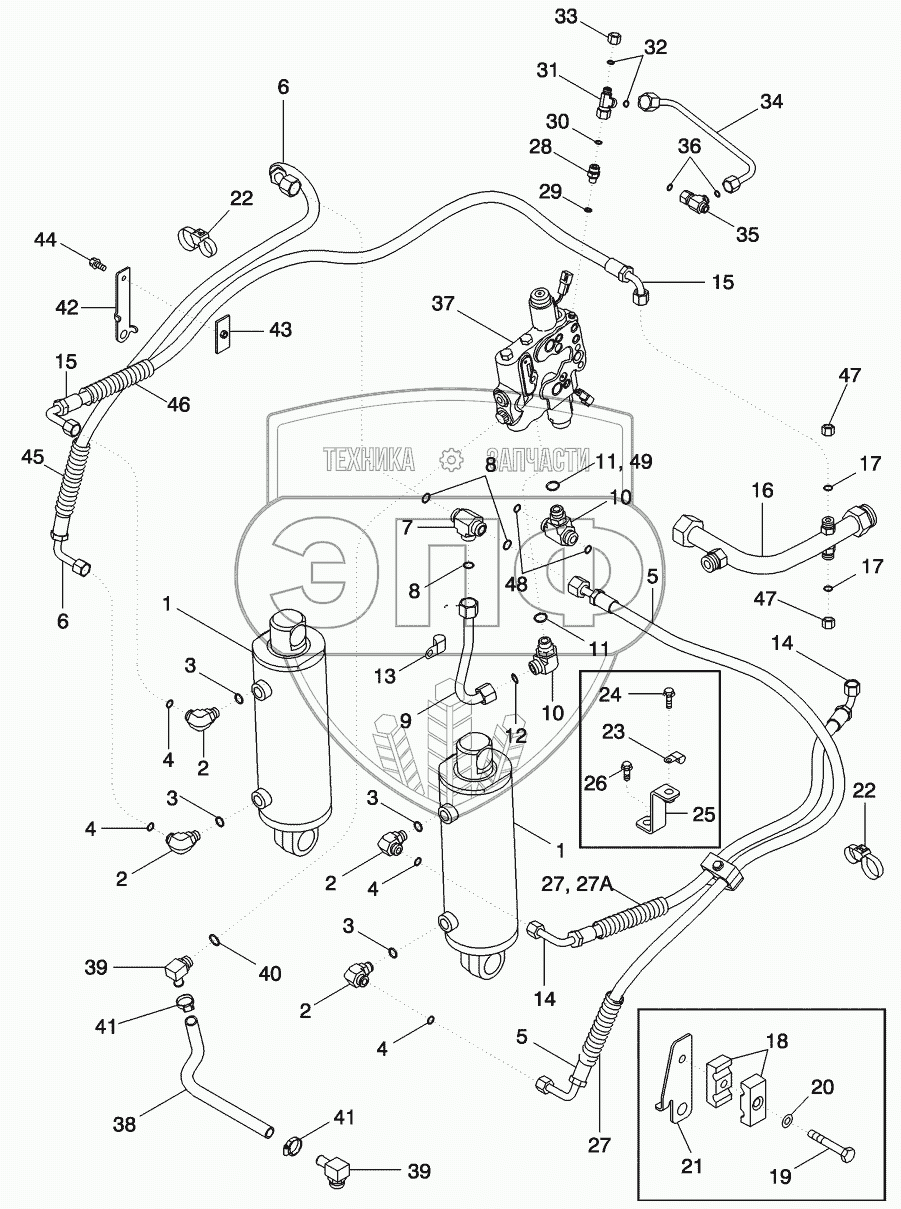

Каталог запасных частей к технике: CASE IH MX-305 Magnum. HYDRAULIC SYSTEM - HITCH
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
6
6
6
6
7
8
8
9
10
10
10
10
11
11
12
13
14
14
14
15
15
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
27
27
27A
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
42
43
44
45
45
46
46
46
47
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | INSTRUCTION | Нет на складе | |
| 2 | 86579691 | ELBOW | Нет на складе | |
| 3 | 86598101 | O-RING | Нет на складе | |
| 4 | 9992298 | O-RING | Нет на складе | |
| 5 | 87448971 | HOSE | Нет на складе | |
| 5 | 87540691 | HOSE | Нет на складе | |
| 6 | 87448974 | HOSE | Нет на складе | |
| 6 | 87450321 | HOSE | Нет на складе | |
| 7 | 701-415 | TEE | Нет на складе | |
| 8 | 238-6016 | O-RING | Нет на складе | |
| 9 | 87435660 | TUBE ASSY | Нет на складе | |
| 10 | 700-306 | ELBOW | Нет на складе | |
| 10 | 87455805 | TEE | Нет на складе | |
| 10 | 201-412 | TEE | Нет на складе | |
| 11 | 637-63193 | O-RING | Нет на складе | |
| 12 | 238-6016 | O-RING | Нет на складе | |
| 13 | 515-25159 | CLAMP | Нет на складе | |
| 14 | 87448972 | HOSE | Нет на складе | |
| 14 | 87708026 | HOSE | Нет на складе | |
| 15 | 87448973 | HOSE | Нет на складе | |
| 15 | 87708028 | HOSE | Нет на складе | |
| 16 | 450507A1 | TUBE ASSY | Нет на складе | |
| 17 | 238-6014 | O-RING | Нет на складе | |
| 18 | 329804A1 | FIXING BRACKET | Нет на складе | |
| 19 | 814-8050 | BOLT | Нет на складе | |
| 20 | 895-15008 | WASHER | Нет на складе | |
| 21 | 87449394 | BRACKET | Нет на складе | |
| 22 | 86991000 | CLAMP | Нет на складе | |
| 23 | 515-23206 | CLAMP | Нет на складе | |
| 24 | 844-8020 | BOLT | Нет на складе | |
| 25 | 86985195 | BRACKET | Нет на складе | |
| 26 | 844-10016 | BOLT | Нет на складе | |
| 27 | 87451398 | CONDUIT | Нет на складе | |
| 27 | 87451399 | CONDUIT | Нет на складе | |
| 27A | 87318281 | CONDUIT | Нет на складе | |
| 28 | 700-165 | CONNECTOR | Нет на складе | |
| 29 | 637-63093 | O-RING | Нет на складе | |
| 30 | 238-6012 | O-RING | Нет на складе | |
| 31 | 701-422 | TEE | Нет на складе | |
| 32 | 238-6012 | O-RING | Нет на складе | |
| 33 | 701-900 | CAP | Нет на складе | |
| 34 | 87356174 | TUBE ASSY | Нет на складе | |
| 35 | 701-422 | TEE | Нет на складе | |
| 36 | 238-6012 | O-RING | Нет на складе | |
| 37 | 412509A4 | VALVE | Нет на складе | |
| 38 | 87309896 | HOSE | Нет на складе | |
| 39 | 87309895 | ELBOW | Нет на складе | |
| 40 | 637-63193 | O-RING | Нет на складе | |
| 41 | 214-1412 | CLAMP | Нет на складе | |
| 42 | 87318116 | BRACKET | Нет на складе | |
| 43 | 384871A1 | PLATE | Нет на складе | |
| 44 | 814-8055 | BOLT | Нет на складе | |
| 45 | 87318282 | CONDUIT | Нет на складе | |
| 45 | 87318281 | CONDUIT | Нет на складе | |
| 46 | 87451397 | CONDUIT | Нет на складе | |
| 46 | 87318283 | CONDUIT | Нет на складе | |
| 46 | 87451400 | CONDUIT | Нет на складе | |
| 47 | 701-905 | CAP | Нет на складе | |
| 48 | 238-6014 | O-RING | Нет на складе | |
| 49 | 237-6008 | O-RING | Нет на складе | |
| 50 | 214389 | PLUG | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
