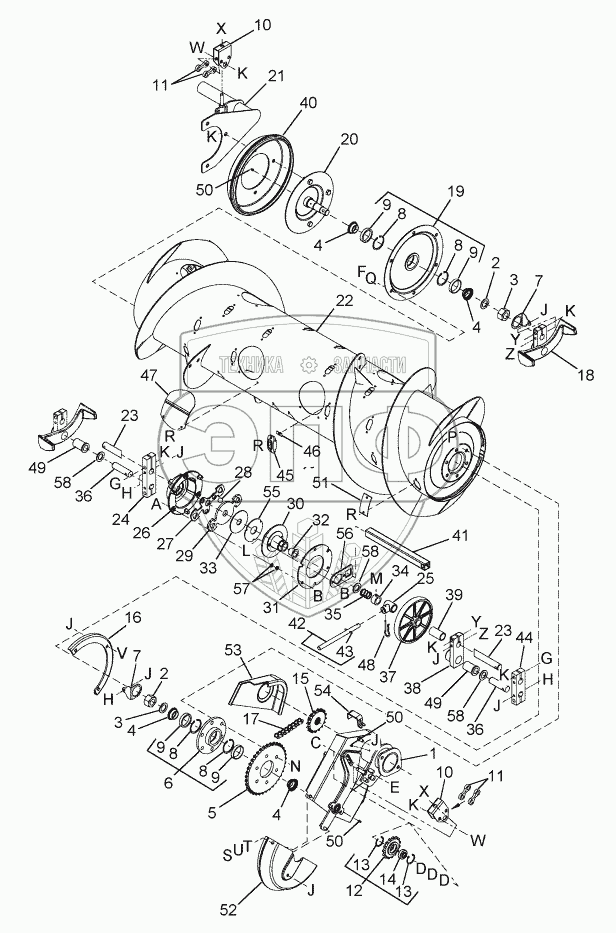

Каталог запасных частей к технике: CASE IH Жатка-2152. ADAPTER AUGER AND COMPONENTS
1
2
2
3
3
4
4
4
4
5
6
7
7
8
8
8
8
9
9
9
9
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
50
51
52
53
54
55
55
56
57
58
58
58
A
B
B
C
D
D
D
E
F
G
G
H
H
H
J
J
J
J
J
J
J
K
K
K
K
K
K
K
L
M
N
Q
R
R
R
S
T
U
V
W
W
X
X
Y
Y
Z
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87560895 | COVER | Нет на складе | |
| 2 | 248988A1 | WASHER | Нет на складе | |
| 3 | 8626577 | 8626577 | Нет на складе | |
| 4 | 602958R91 | CONE | Нет на складе | |
| 5 | 87566795 | GEAR | Нет на складе | |
| 6 | 87561147 | HUB ASSY | Нет на складе | |
| 7 | 87561247 | RETAINER | Нет на складе | |
| 8 | 34039 | RING | Нет на складе | |
| 9 | 651817R1 | BEARING | Нет на складе | |
| 10 | 87560838 | BRACKET | Нет на складе | |
| 11 | 87561553 | SPACER | Нет на складе | |
| 12 | 87566788 | GEAR | Нет на складе | |
| 13 | 300644 | RING | Нет на складе | |
| 14 | 87566350 | BEARING | Нет на складе | |
| 15 | 87566797 | GEAR | Нет на складе | |
| 16 | 87561476 | SEAL | Нет на складе | |
| 17 | D56647 | CHAIN ASSY(CE) | Нет на складе | |
| 18 | 87561563 | STOP | Нет на складе | |
| 19 | 87561148 | HUB ASSY | Нет на складе | |
| 20 | 87561557 | SPINDLE | Нет на складе | |
| 21 | 87561616 | SUPPORT | Нет на складе | |
| 22 | 87560981 | DRUM | Нет на складе | |
| 23 | 87561504 | SHAFT | Нет на складе | |
| 24 | 87560524 | BLOCK | Нет на складе | |
| 25 | 410719A1 | BEARING | Нет на складе | |
| 26 | 87628381 | HOUSING | Нет на складе | |
| 27 | 87561227 | PLATE | Нет на складе | |
| 28 | 211-1024 | BALL | Нет на складе | |
| 29 | 87560466 | ARM | Нет на складе | |
| 30 | 87560834 | DISC | Нет на складе | |
| 31 | 87560970 | DISC | Нет на складе | |
| 32 | 87725609 | 87725609 | Нет на складе | |
| 33 | 87566803 | WASHER | Нет на складе | |
| 34 | 87566746 | COLLAR | Нет на складе | |
| 35 | 87566786 | SPRING | Нет на складе | |
| 36 | 87561215 | PIN | Нет на складе | |
| 37 | 87561652 | WHEEL | Нет на складе | |
| 38 | 87561217 | PIN | Нет на складе | |
| 39 | 87561554 | SPACER | Нет на складе | |
| 40 | 87561490 | SEAL | Нет на складе | |
| 41 | 87561637 | TUBE ASSY | Нет на складе | |
| 42 | 87561023 | FINGER | Нет на складе | |
| 43 | 87757 | PIN | Нет на складе | |
| 44 | 87560523 | BLOCK | Нет на складе | |
| 45 | 87666079 | GUIDE | Нет на складе | |
| 46 | 410726A1 | NUT | Нет на складе | |
| 47 | 410724A1 | COVER | Нет на складе | |
| 48 | 410725A1 | PIN | Нет на складе | |
| 49 | 87566331 | BUSHING | Нет на складе | |
| 50 | 87414 | NIPPLE | Нет на складе | |
| 51 | 87685315 | Auger Finger Hole | Нет на складе | |
| 52 | 87560890 | COVER | Нет на складе | |
| 53 | 87560889 | COVER | Нет на складе | |
| 54 | 87566371 | CLIP | Нет на складе | |
| 55 | 87725610 | PLATE Friction Clutch | Нет на складе | |
| 55 | 87561228 | PLATE | Нет на складе | |
| 56 | 87560514 | BAR | Нет на складе | |
| 57 | 95-81077 | WASHER | Нет на складе | |
| 58 | 95-91036 | 95-91036 | Нет на складе | |
| 59 | 87666078 | WASHER | Нет на складе | |
| A | 88206 | SCREW | Нет на складе | |
| B | 231-4146 | NUT | Нет на складе | |
| C | 88556 | BOLT | Нет на складе | |
| D | 495-11066 | WASHER | Нет на складе | |
| E | 86521611 | NUT | Нет на складе | |
| F | 87909 | BOLT | Нет на складе | |
| G | 87972 | BOLT | Нет на складе | |
| H | 87936 | BOLT | Нет на складе | |
| J | 86521609 | NUT | Нет на складе | |
| K | 87323841 | NUT | Нет на складе | |
| L | 280722 | BOLT | Нет на складе | |
| M | 87616 | SET SCREW | Нет на складе | |
| N | 9707516 | BOLT | Нет на складе | |
| O | 425-108 | NUT | Нет на складе | |
| P | 231-4148 | NUT | Нет на складе | |
| Q | 492-11050 | WASHER | Нет на складе | |
| R | 161-115 | SCREW | Нет на складе | |
| S | 88703 | BOLT | Нет на складе | |
| T | 495-11041 | WASHER | Нет на складе | |
| U | 492-11038 | WASHER | Нет на складе | |
| V | 86508748 | BOLT | Нет на складе | |
| W | 9706716 | BOLT | Нет на складе | |
| X | 86512371 | NUT | Нет на складе | |
| Y | 87974 | BOLT | Нет на складе | |
| Z | 88444 | BOLT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
