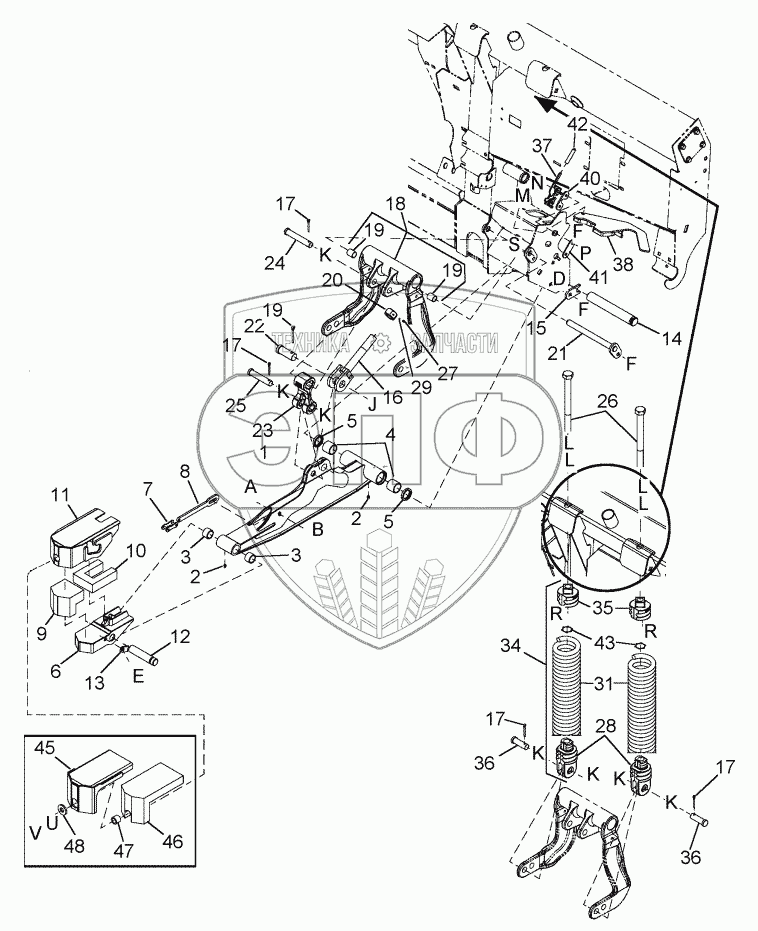

Каталог запасных частей к технике: CASE IH Жатка-2152. ADAPTER FLOAT LINKAGE AND COMPONENTS
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
31
34
35
36
36
37
37
38
38
40
41
42
43
45
46
47
48
A
B
D
E
F
F
F
J
K
K
K
K
K
K
K
L
L
L
L
M
N
P
R
R
S
U
V
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87560467 | ARM | Нет на складе | |
| 2 | 87414 | NIPPLE | Нет на складе | |
| 3 | 87407804 | BEARING | Нет на складе | |
| 4 | A27827 | BEARING | Нет на складе | |
| 5 | 345892A1 | SEAL | Нет на складе | |
| 6 | 87560837 | BRACKET | Нет на складе | |
| 7 | 242-1412 | Chain | Нет на складе | |
| 8 | 87561562 | STOP | Нет на складе | |
| 9 | 87561208 | PAD | Нет на складе | |
| 10 | 87561207 | PAD | Нет на складе | |
| 11 | 87561613 | SUPPORT | Нет на складе | |
| 12 | 87561216 | PIN | Нет на складе | |
| 13 | 87560515 | BAR | Нет на складе | |
| 14 | 87566774 | PIN | Нет на складе | |
| 15 | 87561218 | PLATE | Нет на складе | |
| 16 | 87560831 | ANCHOR | Нет на складе | |
| 17 | 80754 | PIN | Нет на складе | |
| 18 | 87561167 | LEVER | Нет на складе | |
| 19 | 87566333 | BUSHING | Нет на складе | |
| 20 | 87561201 | NUT | Нет на складе | |
| 21 | 87561213 | PIN | Нет на складе | |
| 22 | 87566770 | PIN | Нет на складе | |
| 23 | 87561172 | ARM | Нет на складе | |
| 24 | 87566771 | PIN | Нет на складе | |
| 25 | 87566768 | PIN | Нет на складе | |
| 26 | 87725607 | 87725607 | Нет на складе | |
| 27 | 80430 | SET SCREW | Нет на складе | |
| 28 | 87566760 | INSERT | Нет на складе | |
| 29 | 87561211 | PLASTIC | Нет на складе | |
| 31 | 87407802 | SPRING | Нет на складе | |
| 34 | 87561558 | SPRING | Нет на складе | |
| 35 | 87561154 | INSERT | Нет на складе | |
| 36 | 87414759 | PIN | Нет на складе | |
| 37 | 87560476 | LATCH | Нет на складе | |
| 37 | 87560475 | LATCH | Нет на складе | |
| 38 | 87597440 | HANDLE | Нет на складе | |
| 38 | 87597441 | HANDLE | Нет на складе | |
| 39 | 88182 | PIN | Нет на складе | |
| 40 | 87597344 | BAR | Нет на складе | |
| 41 | 87597345 | BAR | Нет на складе | |
| 42 | 87597368 | COVER ASSY | Нет на складе | |
| 43 | 100-25150 | RING | Нет на складе | |
| 45 | 87597356 | BRACKET | Нет на складе | |
| 46 | 87597494 | PAD | Нет на складе | |
| 47 | 87597513 | SPACER | Нет на складе | |
| 48 | 585556R1 | WASHER | Нет на складе | |
| A | 88346 | BOLT | Нет на складе | |
| B | 231-4145 | NUT | Нет на складе | |
| C | 86521611 | NUT | Нет на складе | |
| D | 86508748 | BOLT | Нет на складе | |
| E | 231-4146 | NUT | Нет на складе | |
| F | 86521609 | NUT | Нет на складе | |
| G | 95-81187 | WASHER | Нет на складе | |
| J | 86624172 | WASHER | Нет на складе | |
| K | 495-81042 | WASHER | Нет на складе | |
| L | 496-11081 | WASHER | Нет на складе | |
| M | 86505980 | BOLT | Нет на складе | |
| N | 87597346 | 87597346 | Нет на складе | |
| P | 87034814 | NUT | Нет на складе | |
| R | 86632691 | NUT | Нет на складе | |
| S | 88682 | BOLT | Нет на складе | |
| T | 280319 | BOLT | Нет на складе | |
| U | 492-11062 | WASHER | Нет на складе | |
| V | 413-1028 | BOLT | Нет на складе | |
| W | 425-1012 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
