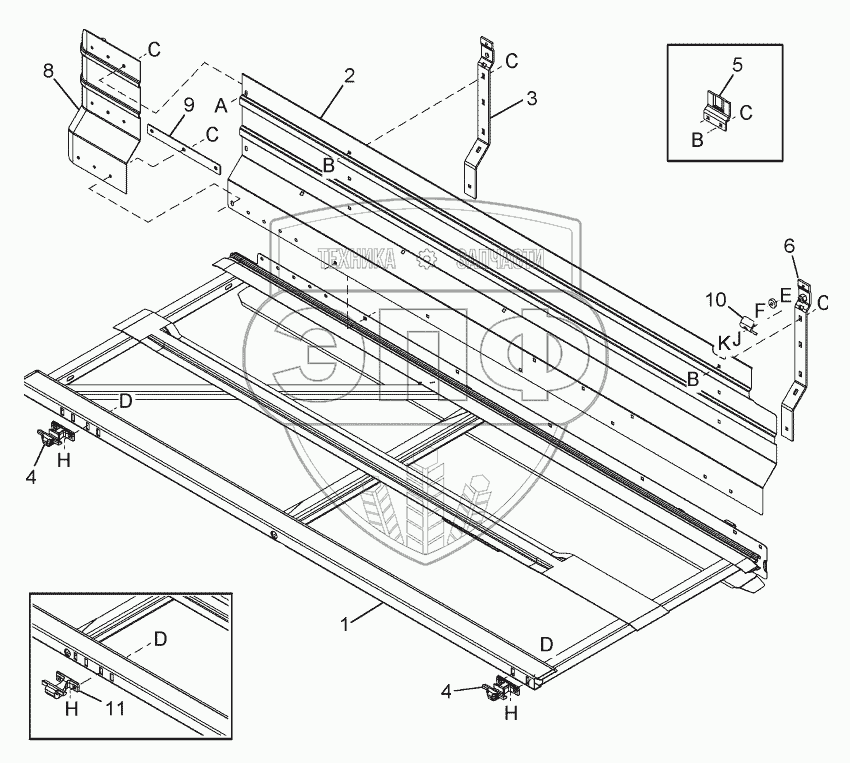

Каталог запасных частей к технике: CASE IH Жатка-2152. DRAPER CARRIER DECKS
1
2
3
4
4
5
6
8
9
10
11
A
B
B
B
C
C
C
C
C
D
D
D
E
F
H
H
H
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87560939 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560941 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560943 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560945 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560947 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560940 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560942 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560944 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560946 | PLATFORM ASSY | Нет на складе | |
| 1 | 87560963 | PLATFORM ASSY | Нет на складе | |
| 2 | 87560337 | RUNNER | Нет на складе | |
| 2 | 87560348 | RUNNER | Нет на складе | |
| 2 | 87560351 | RUNNER | Нет на складе | |
| 2 | 87560352 | RUNNER | Нет на складе | |
| 2 | 87560498 | SHEET | Нет на складе | |
| 2 | 87560502 | SHEET | Нет на складе | |
| 2 | 87560499 | SHEET | Нет на складе | |
| 2 | 87560503 | SHEET | Нет на складе | |
| 2 | 87560500 | SHEET | Нет на складе | |
| 2 | 87560504 | SHEET | Нет на складе | |
| 2 | 87560501 | SHEET | Нет на складе | |
| 2 | 87560505 | SHEET | Нет на складе | |
| 3 | 87561609 | SUPPORT | Нет на складе | |
| 3 | 87561609 | SUPPORT | Нет на складе | |
| 4 | 87560326 | SUPPORT | Нет на складе | |
| 5 | 87561103 | GUIDE | Нет на складе | |
| 5 | 87561103 | GUIDE | Нет на складе | |
| 6 | 347022A1 | BEARING | Нет на складе | |
| 8 | 87560994 | EXTENSION | Нет на складе | |
| 8 | 87560995 | EXTENSION | Нет на складе | |
| 9 | 87560517 | BAR | Нет на складе | |
| 10 | 87560884 | CLAMP | Нет на складе | |
| 11 | 87561588 | SUPPORT | Нет на складе | |
| 12 | BARSupport | BAR Support | Нет на складе | |
| 12 | BARSupport | BAR Support | Нет на складе | |
| 13 | 495-81135 | WASHER | Нет на складе | |
| 13 | 495-81135 | WASHER | Нет на складе | |
| 13 | 495-81135 | WASHER | Нет на складе | |
| 14 | 87627723 | BAR | Нет на складе | |
| 15 | 87627725 | WASHER | Нет на складе | |
| A | 86511946 | SCREW | Нет на складе | |
| B | 86508748 | BOLT | Нет на складе | |
| C | 86521609 | NUT | Нет на складе | |
| D | 280486 | BOLT | Нет на складе | |
| E | 492-11038 | WASHER | Нет на складе | |
| F | 281-54812 | SCREW | Нет на складе | |
| G | 434-616 | BOLT | Нет на складе | |
| H | 231-4148 | NUT | Нет на складе | |
| J | 495-11066 | WASHER | Нет на складе | |
| K | 87091 | BOLT | Нет на складе | |
| L | 231-5348 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
