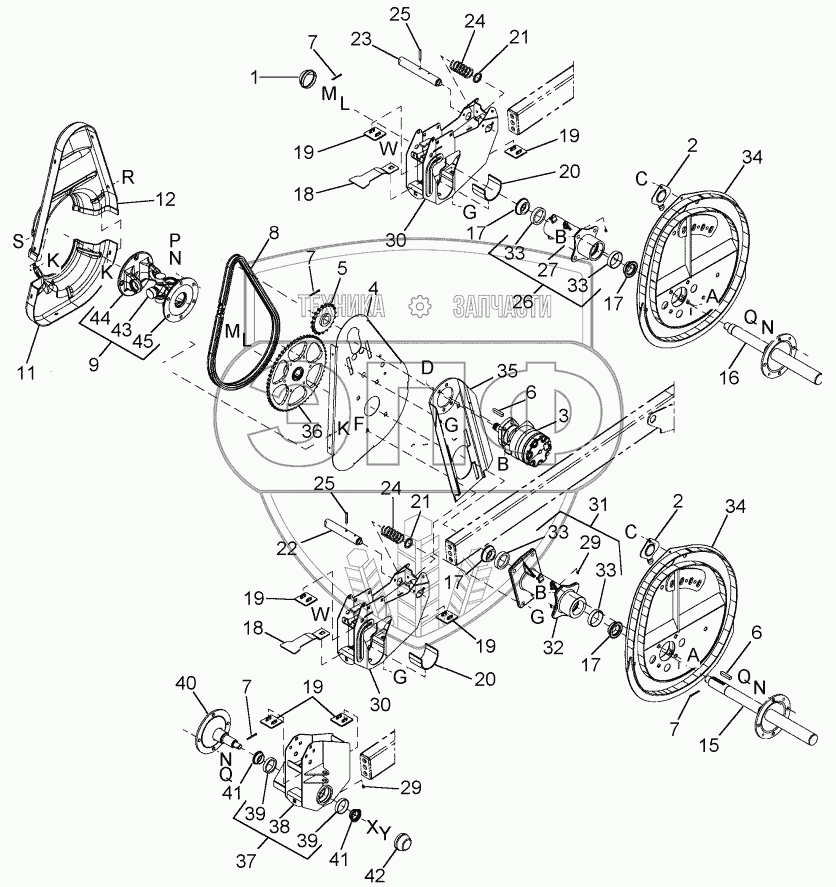

Каталог запасных частей к технике: CASE IH Жатка-2152. REEL DRIVE COMPONENTS - 3 ARM
1
2
2
3
4
5
5
5
5
5
6
6
7
7
7
7
8
8
9
11
12
15
16
17
17
17
17
18
18
19
19
19
19
19
20
20
21
21
22
23
24
24
25
25
26
27
29
29
30
30
31
32
33
33
33
33
34
34
35
36
36
37
37
38
39
39
40
41
41
42
43
44
45
A
A
B
B
B
C
C
D
F
G
G
G
K
K
K
L
L
M
M
N
N
N
N
N
P
Q
Q
R
S
W
W
X
Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 820167C1 | CAP | Нет на складе | |
| 2 | 87560891 | COVER | Нет на складе | |
| 3 | 87561181 | MOTOR | Нет на складе | |
| 87407673 | 87407673 | SEAL ASSY | Нет на складе | |
| 4 | 87561233 | SUPPORT | Нет на складе | |
| 5 | 87566794 | GEAR | Нет на складе | |
| 5 | 87585446 | SPROCKET | Нет на складе | |
| 5 | 87585448 | SPROCKET | Нет на складе | |
| 5 | 87585447 | SPROCKET | Нет на складе | |
| 5 | 87585449 | SPROCKET | Нет на складе | |
| 6 | 87561155 | KEY | Нет на складе | |
| 7 | 88350 | PIN | Нет на складе | |
| 8 | 87566336 | CHAIN AGRICULTURE | Нет на складе | |
| 8 | 87627746 | CHAIN AGRICULTURE | Нет на складе | |
| 9 | 87561236 | SUPPORT | Нет на складе | |
| 11 | 87561514 | SHIELD | Нет на складе | |
| 12 | 87561531 | SHIELD | Нет на складе | |
| 15 | 87561237 | SUPPORT | Нет на складе | |
| 16 | 87561235 | SUPPORT | Нет на складе | |
| 17 | 96173C1 | BEARING | Нет на складе | |
| 18 | 87560881 | CLAMP | Нет на складе | |
| 19 | 87561202 | PAD | Нет на складе | |
| 20 | 87561547 | SLEEVE | Нет на складе | |
| 21 | 87566800 | WASHER | Нет на складе | |
| 22 | 87566765 | PIN | Нет на складе | |
| 23 | 87566766 | PIN | Нет на складе | |
| 24 | 87566787 | SPRING | Нет на складе | |
| 25 | 87681 | PIN | Нет на складе | |
| 26 | 87561146 | HUB | Нет на складе | |
| 27 | NSS | NOT SERVICED SEPARATELY | Нет на складе | |
| 29 | 87414 | NIPPLE | Нет на складе | |
| 30 | 87561606 | SUPPORT | Нет на складе | |
| 31 | 87561234 | SUPPORT | Нет на складе | |
| 32 | NSS | NOT SERVICED SEPARATELY | Нет на складе | |
| 33 | 478793R1 | BEARING SET | Нет на складе | |
| 34 | 87560847 | CAM | Нет на складе | |
| 35 | 87561183 | MOUNT | Нет на складе | |
| 36 | 87566791 | GEAR | Нет на складе | |
| 36 | 87627747 | SPROCKET | Нет на складе | |
| 37 | 87561619 | SUPPORT | Нет на складе | |
| 37 | 414-1016 | BOLT | Нет на складе | |
| 38 | NSS | NOT SERVICED SEPARATELY | Нет на складе | |
| 39 | 651817R1 | BEARING | Нет на складе | |
| 40 | 87561507 | SHAFT | Нет на складе | |
| 41 | 602958R91 | CONE | Нет на складе | |
| 42 | 820166C1 | CAP | Нет на складе | |
| 43 | 87585907 | JOURNAL | Нет на складе | |
| 44 | 87585908 | YOKE | Нет на складе | |
| 45 | 87585909 | YOKE | Нет на складе | |
| 46 | 87589359 | SHIM | Нет на складе | |
| 47 | 87589354 | RING | Нет на складе | |
| 48 | 87589355 | SUPPORT ASSY | Нет на складе | |
| A | 433-836 | BOLT | Нет на складе | |
| B | 231-4148 | NUT | Нет на складе | |
| C | 281-54910 | SCREW | Нет на складе | |
| D | 87566358 | BOLT | Нет на складе | |
| E | 434-812 | BOLT | Нет на складе | |
| F | 434-820 | BOLT | Нет на складе | |
| G | 87323841 | NUT | Нет на складе | |
| J | 86509499 | NUT | Нет на складе | |
| K | 131-646 | NUT | Нет на складе | |
| L | 1276478C1 | WASHER | Нет на складе | |
| M | 49027 | NUT | Нет на складе | |
| N | 492-11050 | WASHER | Нет на складе | |
| P | 87909 | BOLT | Нет на складе | |
| Q | 87670 | BOLT | Нет на складе | |
| R | 523291 | BOLT | Нет на складе | |
| S | 523292 | BOLT | Нет на складе | |
| T | 231-5146 | NUT | Нет на складе | |
| W | 434-816 | BOLT | Нет на складе | |
| X | 1336594C1 | WASHER | Нет на складе | |
| Y | 86632554 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
