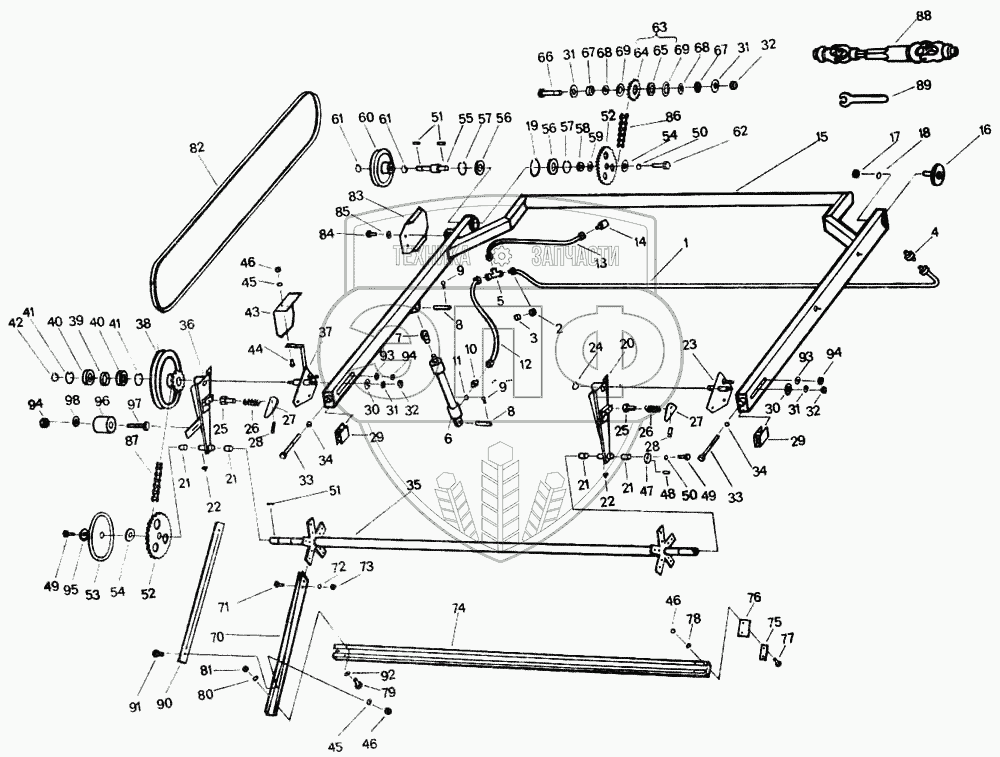

Каталог запасных частей к технике: Fortschritt Е-281-С. Мотовило
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
32
33
33
34
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
46
47
48
49
49
50
50
51
51
52
52
53
54
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
67
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
94
94
95
96
97
98
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4037 79815 8 | Трубопровод | Нет на складе | |
| 2 | 9952 89887 4 | Накидная гайка А12-32 | Нет на складе | |
| 3 | 9969 91699 0 | Врезное кольцо 12-63 | Нет на складе | |
| 4 | 9969 94674 6 | Соединительный патрубок L12-02 | Нет на складе | |
| 5 | 9969 94675 4 | Соединительный патрубок L12-08 | Нет на складе | |
| 6 | 9912 86230 7 | Рабочий цилиндр В1-32х320 | Нет на складе | |
| 7 | 9912 88624 2 | Верхняя головка шатуна А32 | Нет на складе | |
| 8 | 9949 86556 4 | Палец 16х55х40 | Нет на складе | |
| 9 | 9963 95001 6 | Шплинт 4х28 | Нет на складе | |
| 10 | 9969 94535 1 | Ввертный штуцер L12М-01 | Нет на складе | |
| 11 | 9970 90851 3 | Кольцо уплотнительное | Нет на складе | |
| 12 | 9908 95255 5 | Шлангопровод 10-10х500 | Нет на складе | |
| 13 | 9908 95256 3 | Шлангопровод 10-10х1000 | Нет на складе | |
| 14 | 9909 95236 1 | Полумуфта для присоединения шланга В1-10/160 | Нет на складе | |
| 15 | 4037 79845 5 | Держатель мотовила | Нет на складе | |
| 16 | 4037 79817 4 | Эксцентриковая шайба | Нет на складе | |
| 17 | 9950 89684 1 | Гайка шестигранная | Нет на складе | |
| 18 | 9961 91146 2 | Кольцо пружинное | Нет на складе | |
| 19 | 9964 91739 3 | Стопорное кольцо 75 | Нет на складе | |
| 20 | 4037 79846 3 | Поворотный рычаг, левый | Нет на складе | |
| 21 | 9926 86833 1 | Втулка Т2-36/45х36 | Нет на складе | |
| 22 | 9920 92550 7 | Масленка коническая | Нет на складе | |
| 23 | 4037 79847 1 | Зажимная плита, левая | Нет на складе | |
| 24 | 9964 91721 5 | Кольцо стопорное | Нет на складе | |
| 25 | 4037 79872 8 | Задвижка | Нет на складе | |
| 26 | 9973 88059 6 | Пружина сжатия А1,4х24х5,5 | Нет на складе | |
| 27 | 4037 79871 1 | Рычаг | Нет на складе | |
| 28 | 9967 94341 5 | Цилиндрический просечной штифт 6х20 | Нет на складе | |
| 29 | 4037 79818 2 | Распорный элемент | Нет на складе | |
| 30 | 9965 92301 1 | Шайба 33х70х8 | Нет на складе | |
| 31 | 9965 92272 6 | Шайба 22х50х5 | Нет на складе | |
| 32 | 9950 89769 0 | Гайка шестигранная | Нет на складе | |
| 33 | 4035 80547 4 | Стяжной болт | Нет на складе | |
| 34 | 9960 92203 1 | Шайба | Нет на складе | |
| 35 | 4037 79820 5 | Вал мотовила | Нет на складе | |
| 36 | 4037 79850 2 | Поворотный рычаг, правый | Нет на складе | |
| 37 | 4037 79851 0 | Зажимная плита, правая | Нет на складе | |
| 38 | 4035 80603 2 | Приводной диск | Нет на складе | |
| 39 | 4035 80604 0 | Промежуточное кольцо | Нет на складе | |
| 40 | 9902 89044 1 | Шарикоподшипник радиальный | Нет на складе | |
| 41 | 9964 91778 7 | Кольцо стопорное | Нет на складе | |
| 42 | 9964 91719 2 | Кольцо стопорное | Нет на складе | |
| 43 | 4037 79849 6 | Защитный лист | Нет на складе | |
| 44 | 9933 92965 1 | Болт шестигранный | Нет на складе | |
| 45 | 9961 91084 7 | Кольцо пружинное | Нет на складе | |
| 46 | 9950 89575 2 | Шестигранная гайка М6 | Нет на складе | |
| 47 | 4035 80550 5 | Конечная шайба | Нет на складе | |
| 48 | 9967 94185 6 | Штифт просечной | Нет на складе | |
| 49 | 9933 93191 0 | Болт шестигранный | Нет на складе | |
| 50 | 9961 91120 4 | Кольцо пружинное | Нет на складе | |
| 51 | 9965 95612 4 | Шпонка призматическая | Нет на складе | |
| 52 | 4035 80548 2 | Цепное колесо, 47 зубьев | Нет на складе | |
| 53 | 4035 80549 0 | Защитное приспособление цепи | Нет на складе | |
| 54 | 9965 96223 5 | Шайба 14х45х6 | Нет на складе | |
| 55 | 4035 80551 3 | Вал | Нет на складе | |
| 56 | 9902 89047 4 | Радиальный шарикоподшипник 6206 | Нет на складе | |
| 57 | 9964 91781 8 | Кольцо стопорное | Нет на складе | |
| 58 | 4037 79762 2 | Кольцо | Нет на складе | |
| 59 | 9965 92084 5 | Шайба установочная | Нет на складе | |
| 60 | 9919 88538 0 | Шкив клиноременной передачи В1-140х17х30 | Нет на складе | |
| 61 | 9964 91721 5 | Кольцо стопорное | Нет на складе | |
| 62 | 9933 93202 8 | Болт шестигранный | Нет на складе | |
| 63 | 4035 80876 6 | Цепное колесо, 13 зубьев | Нет на складе | |
| 64 | 4035 80908 4 | Зубчатый венец | Нет на складе | |
| 65 | 9902 89042 5 | Шарикоподшипник радиальный | Нет на складе | |
| 66 | 4035 80526 5 | Палец | Нет на складе | |
| 67 | 4133 77314 1 | Втулка | Нет на складе | |
| 68 | 9965 92047 6 | Установочная шайба 20х0,5 | Нет на складе | |
| 69 | 4133 77313 3 | Шайба защитная | Нет на складе | |
| 70 | 4037 79764 7 | Плечо мотовила | Нет на складе | |
| 71 | 9933 93102 7 | Болт шестигранный | Нет на складе | |
| 72 | 9961 91108 5 | Кольцо пружинное | Нет на складе | |
| 73 | 9950 89612 6 | Гайка шестигранная | Нет на складе | |
| 74 | 4037 79876 0 | Профильная деталь | Нет на складе | |
| 75 | 4037 79877 7 | Лист | Нет на складе | |
| 76 | 4035 80585 1 | Конвейерная лента | Нет на складе | |
| 77 | 9945 92606 7 | Винт с полукруглой головкой М6х20 | Нет на складе | |
| 78 | 9960 91185 6 | Шайба 6,4 | Нет на складе | |
| 79 | 9933 92979 7 | Болт шестигранный | Нет на складе | |
| 80 | 9961 91123 7 | Кольцо пружинное | Нет на складе | |
| 81 | 9950 89589 8 | Гайка шестигранная | Нет на складе | |
| 82 | 9911 86157 3 | Узкий клиновой ремень SРВх4500 | Нет на складе | |
| 83 | 4035 80556 2 | Ограждение клинового ремня | Нет на складе | |
| 84 | 9933 93094 2 | Болт шестигранный | Нет на складе | |
| 85 | 9961 92197 0 | Шайба | Нет на складе | |
| 86 | 9917 90627 6 | Роликовая цепь 12В-01-92 | Нет на складе | |
| 87 | 9917 90603 4 | Роликовая цепь 12В-01-84Т | Нет на складе | |
| 88 | 4804 49844 8 | Карданный вал с шарниром для передачи вращения при больших углах 6199-40-470/185 | Нет на складе | |
| 89 | 4021 16102 7 | Ключ ВОМ | Нет на складе | |
| 90 | 4037 79766 3 | Тяга | Нет на складе | |
| 91 | 9933 92920 0 | Болт шестигранный | Нет на складе | |
| 92 | 9960 91183 1 | Шайба 8,4 | Нет на складе | |
| 93 | 4037 79861 5 | Шайба | Нет на складе | |
| 94 | 9950 89639 2 | Гайка шестигранная | Нет на складе | |
| 95 | 9961 92208 8 | Шайба | Нет на складе | |
| 96 | 4241 02017 4 | Зажимная колодка | Нет на складе | |
| 97 | 9945 92661 2 | Винт с полукруглой головкой М12х60 | Нет на складе | |
| 98 | 9960 92203 1 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
