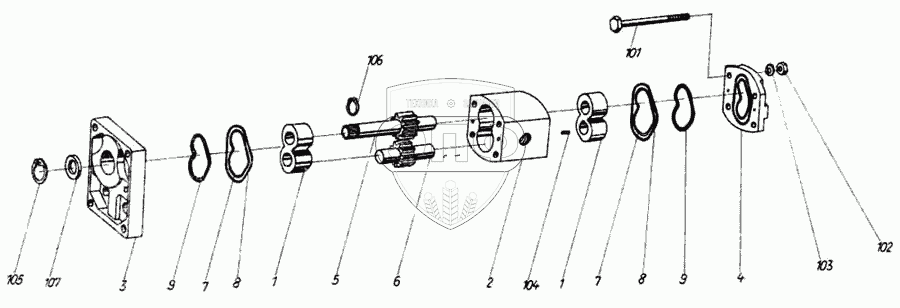

Каталог запасных частей к технике: Fortschritt Е-281-С. Шестеренный насос
1
1
2
3
4
5
6
7
7
8
8
9
9
101
102
103
104
105
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4031 83245 6 | Крышка подшипника, предварительно смонтированная | Нет на складе | |
| 2 | 4031 83246 4 | Корпус | Нет на складе | |
| 3 | 4031 83247 2 | Крепежная плита 1 | Нет на складе | |
| 4 | 4031 83248 0 | Крышка | Нет на складе | |
| 5 | 4031 83249 7 | Приводной вал В | Нет на складе | |
| 6 | 4031 83250 3 | Вал-шестерня | Нет на складе | |
| 7 | 4031 83251 1 | Уплотнение прижимного поля | Нет на складе | |
| 8 | 4031 83252 8 | Уплотнение прижимного поля | Нет на складе | |
| 9 | 4031 83253 6 | Опорный элемент 2 | Нет на складе | |
| 101 | 9932 96163 6 | Болт с шестигранной головкой М10х130 | Нет на складе | |
| 102 | 9950 89613 4 | Гайка шестигранная | Нет на складе | |
| 103 | 9961 91999 2 | Шайба пружинная | Нет на складе | |
| 104 | 9967 94469 0 | Цилиндрический штифт 6м6х16 | Нет на складе | |
| 105 | 9964 91791 4 | Кольцо стопорное | Нет на складе | |
| 106 | 9964 91715 1 | Кольцо стопорное | Нет на складе | |
| 107 | 9905 86989 2 | Уплотнение вала | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
