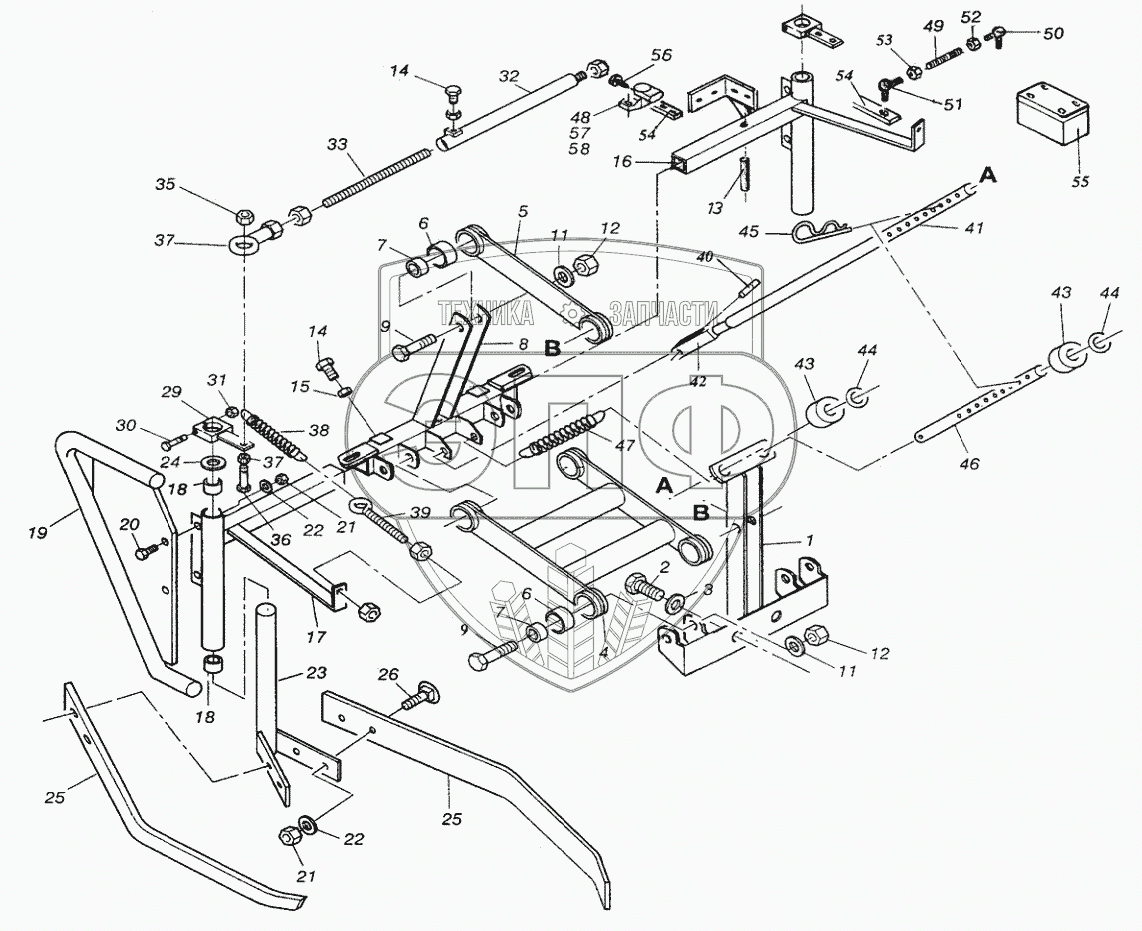

Каталог запасных частей к технике: Franz Kleine SF-10-2. Автоматика управления
1
2
3
4
5
6
6
7
7
8
9
9
11
11
12
12
13
14
14
15
16
17
18
18
19
20
21
21
22
22
23
24
25
25
26
29
30
31
32
33
35
36
37
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
54
55
56
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| S7-120-016 | S7-120-016 | автоматика управления, в комплекте | Нет на складе | |
| 1 | S5-120-016-005 | Рама, сзади | Нет на складе | |
| 2 | 34332 | Шестигранный винт М16х35 | Нет на складе | |
| 3 | 723 | Пружинное кольцо В 16 | Нет на складе | |
| 4 | S4-120-016-001 | Опорная стойка под подшипником, сварный | Нет на складе | |
| 5 | S4-120-016-002 | Опорная стойка под подшипником | Нет на складе | |
| 6 | S4-120-016-000-002 | Втулка Меги - HL | Нет на складе | |
| 7 | S4-120-016-000-003 | Втулка | Нет на складе | |
| 8 | S5-125-016-003 | Направляющая | Нет на складе | |
| 9 | 35701 | Шестигранный винт М14х75 | Нет на складе | |
| 11 | 26608 | Блокирующая шайба SKM14 | Нет на складе | |
| 12 | 685 | Шестигранная гайка М14 | Нет на складе | |
| 13 | 22215 | Зажимная втулка 10х65 | Нет на складе | |
| 14 | 497 | Шестигранный винт М10х30 | Нет на складе | |
| 15 | 683 | Шестигранная гайка М10 | Нет на складе | |
| 16 | S5-125-016-007 | Труба подшипника, справа | Нет на складе | |
| 17 | S4-120-016-008 | Труба подшипника, слева | Нет на складе | |
| 18 | 10-750-008-000-005 | Втулка | Нет на складе | |
| 19 | S7-120-016-004 | Трубчатая скоба | Нет на складе | |
| 20 | 463 | Шестигранный винт М8х20 | Нет на складе | |
| 21 | 666 | Шестигранная гайка М8 | Нет на складе | |
| 22 | 26605 | Блокирующая шайба SKM 8 | Нет на складе | |
| 23 | S4-120-016-006 | Вал копирного щупа | Нет на складе | |
| 24 | 28580 | Шайба А25 | Нет на складе | |
| 25 | 24-600-016-000-001 | Копирный щуп | Нет на складе | |
| 26 | 616 | винт с плоской круглой головкой М8x20 | Нет на складе | |
| 29 | S4-124-016-010 | Зажимная вставка | Нет на складе | |
| 30 | 390 | Шестигранный винт М12х65 | Нет на складе | |
| 31 | 684 | Шестигранная гайка М12 | Нет на складе | |
| 32 | S4-120-016-009 | Стержент связи | Нет на складе | |
| 33 | S4-120-016-000-001 | Стержень с резьбой | Нет на складе | |
| 35 | 684 | Шестигранная гайка М12 | Нет на складе | |
| 36 | 605 | Шестигранный винт М12х70 | Нет на складе | |
| 37 | 16361 | Рукоятка шарнирного рычага | Нет на складе | |
| 38 | Е5-007-001-008 | Пружина растяжения | Нет на складе | |
| 39 | 03-041-001-002 | Рым-болт М12х70 | Нет на складе | |
| 40 | 913 | Палец 12x35x30 | Нет на складе | |
| 41 | S5-125-016-000-004 | Поручень | Нет на складе | |
| 42 | 2168 | Вильчатый ползун | Нет на складе | |
| 43 | 10-800-008-000-007 | Пружинный подвес | Нет на складе | |
| 44 | 3742 | Шайба А21 | Нет на складе | |
| 45 | 882 | Пружинный штекер 6,3 | Нет на складе | |
| 46 | S4-120-016-000-005 | Установочная деталь | Нет на складе | |
| 47 | S4-120-016-000-006 | Пружина растяжения | Нет на складе | |
| 48 | SA-110-080-040-001 | Угловой датчик | Нет на складе | |
| 49 | S5-125-016-000-012 | Стержень с резьбой | Нет на складе | |
| 50 | S5-120-016-000-013 | Угловой шарнир А10 правый | Нет на складе | |
| 51 | S5-120-016-000-014 | Угловой шарнир А10, левый | Нет на складе | |
| 52 | 5733 | Шестигранная гайка М6 | Нет на складе | |
| 53 | 14344 | Шестигранная гайка М6 | Нет на складе | |
| 54 | S8-268-018-000-008 | Рычаг | Нет на складе | |
| 55 | SA-130-016-011 | Корпус | Нет на складе | |
| 56 | 525 | Шестигранный винт ВМ6x12 | Нет на складе | |
| 57 | SA-130-016-000-015 | Распорная труба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
