Каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель
1
2
3
3
3
4
5
6
7
7
7
8
9
11

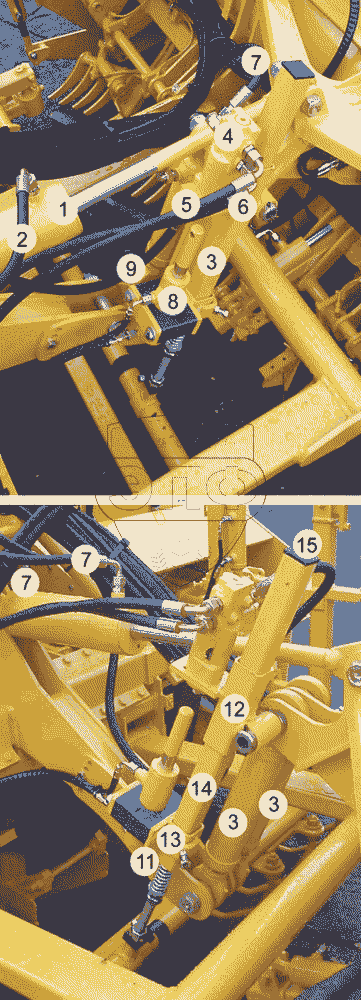

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | V0-140-003-001 | Цилиндр | Нет на складе | |
| 1a | S1-160-001-062 | Палец | Нет на складе | |
| 2 | 28257 | Гидравлический шланг | Нет на складе | |
| 3 | S1-160-001-041 | Цилиндр | Нет на складе | |
| 4 | A1-200-003-012 | Клапан | Нет на складе | |
| 4a | 6685 | Цилиндрический винт М8х25 | Нет на складе | |
| 4b | 720 | Пружинное кольцо В 8 | Нет на складе | |
| 5 | 35552 | Гидравлический шланг | Нет на складе | |
| 6 | 35552 | Гидравлический шланг | Нет на складе | |
| 7 | 28257 | Гидравлический шланг | Нет на складе | |
| 8 | V0-260-018-032 | Цилиндр | Нет на складе | |
| 8a | V0-260-018-000-023 | Корпус с хомутом | Нет на складе | |
| 8b | V0-260-018-000-024 | Покрывающаяся плита | Нет на складе | |
| 8c | 394 | Шестигранный винт | Нет на складе | |
| 8d | 26607 | Блокирующая шайба SKM12 | Нет на складе | |
| 9 | 45178 | Гидравлический шланг | Нет на складе | |
| 11 | V0-140-001-062 | промежуточная рама | Нет на складе | |
| 11a | V0-140-001-050 | Палец | Нет на складе | |
| 11b | V0-140-001-051 | Палец | Нет на складе | |
| 11c | 669 V0-140-001-000-001 | Палец D50x266 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
