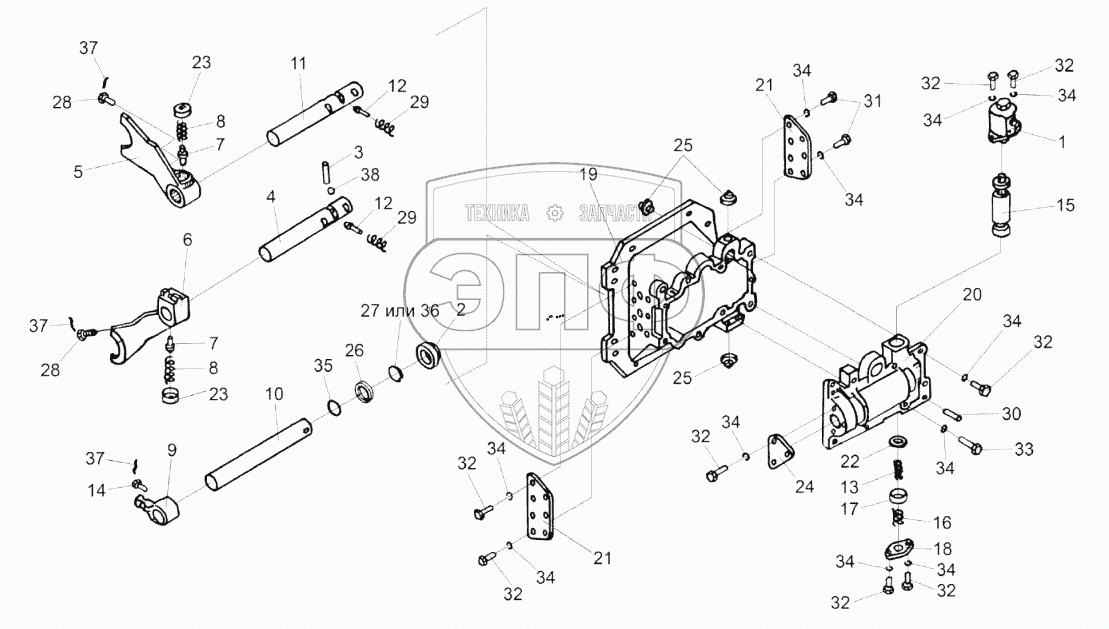

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм переключения диапазонов 3518020-46160
/89.gif)
1
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
25
26
27
28
28
29
29
30
31
32
32
32
32
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3518020-43200 | 3518020-43200 | Вилка переключения нижняя | Нет на складе | |
| 3518020-46160 | 3518020-46160 | Механизм переключения диапазонов | 59 074.14 руб. | |
| 3518020-43210 | 3518020-43210 | Вилка переключения верхняя | Нет на складе | |
| 1 | 3518020-46330 | Гидроцилиндр блокировки диапазонов | Нет на складе | |
| 2 | 3518020-46023 | Гайка уплотнения штока | Нет на складе | |
| 3 | 3518020-46024 | Штифт установочный | Нет на складе | |
| 4 | 3518020-46149-01 | Шток верхний переключения диапазонов | Нет на складе | |
| 5 | 3518020-46154 | Вилка переключения нижняя | 5 117.28 руб. | |
| 6 | 3518020-46155 | Вилка переключения верхняя | 5 028.37 руб. | |
| 7 | 3518020-46156 | Штифт вилки переключения | Нет на складе | |
| 8 | 3518020-46157 | Пружина штифта вилки | Нет на складе | |
| 9 | 3518020-46162 | Рычаг вилок переключения | Нет на складе | |
| 10 | 3518020-46167 | Шток управления | Нет на складе | |
| 11 | 3518020-46168-01 | Шток нижний переключения диапазонов | Нет на складе | |
| 12 | 3518020-46203 | Фиксатор штока диапазонов | Нет на складе | |
| 13 | 3518020-46221 | Пружина внутренняя блокировки | Нет на складе | |
| 14 | 3518020-46366 | Болт штока | Нет на складе | |
| 15 | 3518020-46509 | Шток блокировки | Нет на складе | |
| 16 | 3518050-46041 | Пружина возвратная гидроцилиндра блокировки | Нет на складе | |
| 17 | 3518020-48094 | Втулка ограничительная | Нет на складе | |
| 18 | 3518020-40208 | Крышка корпуса блокировки | Нет на складе | |
| 19 | 3518020-41058 | Корпус механизма переключения диапазонов | Нет на складе | |
| 20 | 3518020-41059 | Корпус блокировки | Нет на складе | |
| 21 | 3518020-44004-01 | Крышка корпуса механизма переключения | Нет на складе | |
| 22 | 3518020-44035 | Шайба валика блокировки | Нет на складе | |
| 23 | 3518020-44068 | Гайка пружин вилок | Нет на складе | |
| 24 | 3518020-44071 | Крышка блокировки | Нет на складе | |
| 25 | КУЖ0110615 | Пробка | Нет на складе | |
| 26 | УЭС0302413 | Шайба | Нет на складе | |
| 27 | УЭС0107011-02 | Кольцо | Нет на складе | |
| 28 | 60671Б | Болт штока | Нет на складе | |
| 29 | КЗК-12-0107691 | Пружина | Нет на складе | |
| 30 | 61327 | Штифт | Нет на складе | |
| 31 | БолтМ8-6gх20-7796 | Болт М8-6gх20-7796 | Нет на складе | |
| 32 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | Нет на складе | |
| 33 | БолтМ8-6gх35-7796 | Болт М8-6gх35-7796 | Нет на складе | |
| 34 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | Нет на складе | |
| 35 | 022-028-36-2-2-18829/9833 | Кольцо 022-028-36-2-2-18829/9833 | Нет на складе | |
| 36 | СП-30-21-5-6308 | Кольцо СП-30-21-5-6308 | Нет на складе | |
| 37 | Проволока1,0-0-4-3282 | Проволока 1,0-0-4-3282 | Нет на складе | |
| 38 | Шарик11-40-3722 | Шарик 11-40-3722 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
