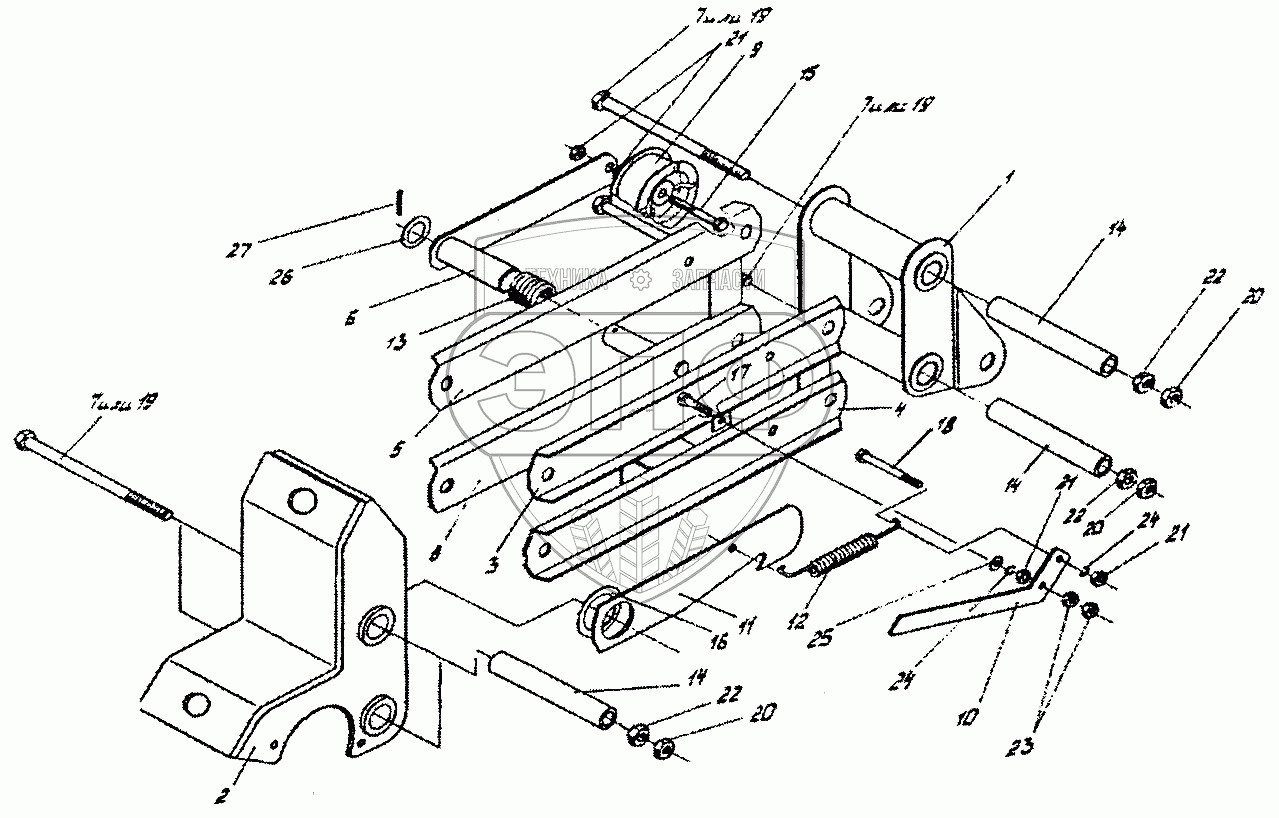

Каталог запасных частей к технике: Гомсельмаш СТВ-12. Механизм параллелограмма (СТВ0105380)
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
19
19
20
20
20
21
21
21
22
22
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СТВ0105380 | СТВ0105380 | Механизм параллелограмма | Нет на складе | |
| 1 | СТВ0105220 | Кронштейн | Нет на складе | |
| 2 | СТВ0105270 | Опора | Нет на складе | |
| 3 | СТВ0105350 | Планка | Нет на складе | |
| 4 | СТВ0105360 | Планка | Нет на складе | |
| 5 | СТВ0105370 | Планка | Нет на складе | |
| 6 | СТВ0105380А | Рычаг | Нет на складе | |
| 7 | СТВ0105590-01 | Болт | Нет на складе | |
| 8 | СТВ0105720 | Планка | Нет на складе | |
| 9 | СТВ0105002 | Ролик | Нет на складе | |
| 10 | СТВ0105409 | Рычаг | Нет на складе | |
| 11 | СТВ0105512 | Захват | Нет на складе | |
| 12 | СТВ0105615 | Пружина | Нет на складе | |
| 13 | СТВ0105616 | Пружина | Нет на складе | |
| 14 | СТВ0105617 | Втулка | Нет на складе | |
| 15 | СТВ0105655 | Болт | Нет на складе | |
| 16 | СТВ0105818 | Втулка | Нет на складе | |
| 17 | [Болт М8-6gх30-7796] | Болт М8-6gх30-7796 | Нет на складе | |
| 18 | [Болт М8-6gх60-7796] | Болт М8-6gх60-7796 | Нет на складе | |
| 19 | [Болт М12х1,25-6gх145-7796] | Болт М12х1,25-6gх145-7796 | Нет на складе | |
| 20 | [Гайка М12х1,25-6g-2527] | Гайка М12х1,25-6g-2527 | Нет на складе | |
| 21 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 | Нет на складе | |
| 22 | [Гайка М12х1,25-6g-5915] | Гайка М12х1,25-6g-5915 | Нет на складе | |
| 23 | [Гайка М8-6g-5916] | Гайка М8-6g-5916 | Нет на складе | |
| 24 | [Шайба 8Т.65Г-6402] | Шайба 8Т.65Г-6402 | Нет на складе | |
| 25 | [Шайба С8.01-11371] | Шайба С8.01-11371 | Нет на складе | |
| 26 | [Шайба С16.01-11371] | Шайба С16.01-11371 | Нет на складе | |
| 27 | [Шплинт 3,2х25-397] | Шплинт 3,2х25-397 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
