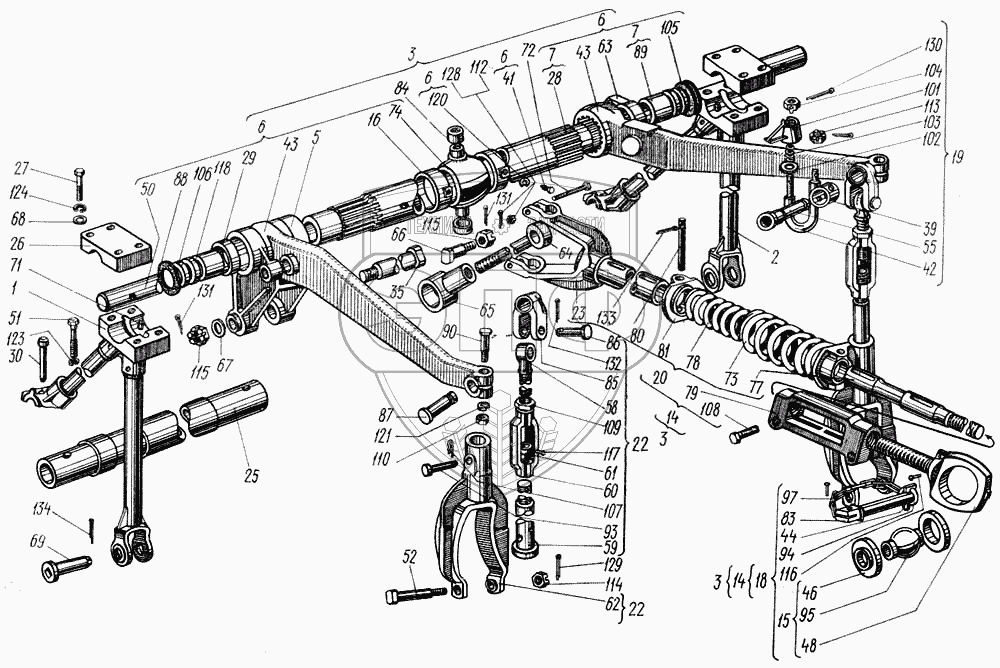

Каталог запасных частей к технике: ХТЗ Т-150. Устройство навесное
1
2
3
3
3
5
6
6
6
6
7
7
14
14
15
16
18
19
20
22
22
23
25
26
27
28
29
30
35
39
41
42
43
43
44
44
46
46
46
48
50
51
52
55
58
59
60
61
62
63
71
71
72
73
74
77
78
79
80
81
83
84
85
86
87
88
89
90
93
93
94
94
95
97
101
102
103
104
105
106
107
108
109
110
112
113
114
115
115
116
120
121
121
123
124
128
129
130
131
131
133
134
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 150.56.001-2 | 150.56.001-2 | Устройство навесное | Нет на складе | |
| 1 | 150.56.011-4 | Стойка левая | Нет на складе | |
| 2 | 150.56.012-4 | Стойка правая | Нет на складе | |
| 3 | 150.56.013-1 | Ось верхняя | Нет на складе | |
| 5 | 150.56.015-1 | Рычаг штока в сборе | 19 320 руб. | |
| 6 | 150.56.016-3А | Ось верхняя с рычагом | Нет на складе | |
| 7 | 150.56.018-2А | Вал рычагов | Нет на складе | |
| 14 | 150.56.029-1А | Тяга верхняя | Нет на складе | |
| 15 | 150.56.030А | Головка | Нет на складе | |
| 16 | 150.56.032 | Кольцо упорное в сборе | Нет на складе | |
| 18 | 150.56.034А | Головка с пальцем | Нет на складе | |
| 19 | 150.56.035-1 | Фиксатор в сборе | Нет на складе | |
| 20 | 150.56.036 | Вилка с пружинами в сборе | Нет на складе | |
| 22 | 150.56.039 | Раскос в сборе | 8 260 руб. | |
| 23 | 77.60.024 | Вилка в сборе | Нет на складе | |
| 25 | 150.56.113-1А | Ось цилиндра | Нет на складе | |
| 26 | 150.56.115-2 | Крышка бугеля стойки | Нет на складе | |
| 27 | 150.56.116-3 | Болт специальный | Нет на складе | |
| 28 | 150.56.117-1 | Вал рычагов | Нет на складе | |
| 29 | 150.56.118-1 | Втулка упорная | Нет на складе | |
| 30 | 150.56.125-1 | Палец | Нет на складе | |
| 35 | 150.56.136-1 | Палец рычага штока | 1 251.60 руб. | |
| 39 | 150.56.144 | Втулка фиксатора | Нет на складе | |
| 41 | 150.56.149 | Винт установочный | Нет на складе | |
| 42 | 150.56.150-1 | Фиксатор | Нет на складе | |
| 43 | 150.56.151А | Рычаг подъемный левый | 18 200 руб. | |
| 44 | 150.56.153 | Чека | Нет на складе | |
| 44 | 150.56.153 | Чека | Нет на складе | |
| 46 | 150.56.156-1 | Кольцо | Нет на складе | |
| 46 | 150.56.156-1 | Кольцо | Нет на складе | |
| 46 | 150.56.156-1 | Кольцо | Нет на складе | |
| 48 | 150.56.158-1А | Готовка верхней тяги | Нет на складе | |
| 50 | 150.56.161 | Ось верхняя | 3 740.26 руб. | |
| 51 | 150.56.163 | Болт | 260 руб. | |
| 52 | 150.56.169-1 | Палец рычагов нижний | 821.60 руб. | |
| 55 | 150.56.172 | Палец рычага | Нет на складе | |
| 58 | 150.56.185 | Винт раскоса верхний | 998.40 руб. | |
| 59 | 150.56.186 | Винт раскоса | Нет на складе | |
| 60 | 150.56.187 | Муфта раскоса | Нет на складе | |
| 61 | 150.56.188 | Кольцо предохранительное | Нет на складе | |
| 62 | 150.56.213 | Вилка раскоса | Нет на складе | |
| 63 | 150.56.380 | Кронштейн | Нет на складе | |
| 71 | 74.56.415 | Штифт | Нет на складе | |
| 71 | 74.56.415 | Штифт | Нет на складе | |
| 72 | 74.56.456 | Гайка упорная | Нет на складе | |
| 73 | 74.56.643 | Пружина | Нет на складе | |
| 74 | 77.60.109 | Траверса верхней тяги | Нет на складе | |
| 77 | 77.60.139 | Винт верхней тяги | Нет на складе | |
| 78 | 77.60.143 | Пружина малая | Нет на складе | |
| 79 | 77.60.144А | Муфта верхней тяги | Нет на складе | |
| 80 | 77.60.146 | Палец | Нет на складе | |
| 81 | 77.60.147 | Шайба упорная | Нет на складе | |
| 83 | 77.60.158 | Палец верхней тяги | Нет на складе | |
| 84 | 77.60.161 | Втулка малая | 329 руб. | |
| 85 | 77.60.164-1А | Серьга раскоса | Нет на складе | |
| 86 | 77.60.165 | Палец серьги раскоса | Нет на складе | |
| 87 | 77.60.168-1 | Палец рычага малый | Нет на складе | |
| 88 | 77.60.169 | Шайба | Нет на складе | |
| 89 | 77.60.170-3 | Втулка | Нет на складе | |
| 90 | 77.60.174-1 | Болт рычагов | Нет на складе | |
| 93 | 77.60.179 | Палец серьга | Нет на складе | |
| 93 | 77.60.179 | Палец серьга | Нет на складе | |
| 94 | 77.60.195 | Кольцо чеки | Нет на складе | |
| 94 | 77.60.195 | Кольцо чеки | Нет на складе | |
| 95 | 77.60.198 | Яблоко верхней тяги | Нет на складе | |
| 97 | 77.60.203-1 | Цепочка | Нет на складе | |
| 101 | 77.60.627А | Упор поворотный | Нет на складе | |
| 102 | 77.60.628 | Шайба фиксатора | Нет на складе | |
| 103 | 77.60.629 | Пружина фиксатора | Нет на складе | |
| 104 | 77.60.634 | Шайба фиксатора | Нет на складе | |
| 105 | 151.56.196 | Шайба | Нет на складе | |
| 106 | 151М.56.201 | Колпак | Нет на складе | |
| 107 | 151.58.121 | Шплинт | Нет на складе | |
| 108 | Болт М20-6gх55.66.019 ГОСТ 7796-70 | Болт М20-6gх55.66.019 ГОСТ 7796-70 | Нет на складе | |
| 109 | Гайка М36х3.8.0112 ГОСТ 2526-70 | Гайка М36х3.8.0112 ГОСТ 2526-70 | Нет на складе | |
| 110 | Гайка М16.6.0112 ГОСТ 5915-70 | Гайка М16.6.0112 ГОСТ 5915-70 | Нет на складе | |
| 112 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5918-73 | Гайка М12х1,25-6Н.8.0112 ГОСТ 5918-73 | Нет на складе | |
| 113 | Гайка М16-6Н.8.0112 ГОСТ 5919-73 | Гайка М16-6Н.8.0112 ГОСТ 5919-73 | Нет на складе | |
| 114 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 | Гайка М20х1,5-6Н.8.0112 ГОСТ 5919-73 | Нет на складе | |
| 115 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | Нет на складе | |
| 116 | Заклепка 6х42.01.10кп ГОСТ 10299-80 | Заклепка 6х42.01.10кп ГОСТ 10299-80 | Нет на складе | |
| 120 | Шайба 14 65Г 05 ГОСТ 6402-70 | Шайба 14 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 121 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 121 | Шайба 16 65Г 05 ГОСТ 6402-70 | Шайба 16 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 123 | Шайба 22 65Г 05 ГОСТ 6402-70 | Шайба 22 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 124 | Шайба 24 65Г 05 ГОСТ 6402-70 | Шайба 24 65Г 05 ГОСТ 6402-70 | Нет на складе | |
| 128 | Шплинт 3,2х25.016 ГОСТ 397-79 | Шплинт 3,2х25.016 ГОСТ 397-79 | Нет на складе | |
| 129 | Шплинт 4х36.016 ГОСТ 397-79 | Шплинт 4х36.016 ГОСТ 397-79 | Нет на складе | |
| 130 | Шплинт 5х36.016 ГОСТ 397-79 | Шплинт 5х36.016 ГОСТ 397-79 | Нет на складе | |
| 131 | Шплинт 5х50.016 ГОСТ 397-79 | Шплинт 5х50.016 ГОСТ 397-79 | Нет на складе | |
| 133 | Шплинт 8х50.016 ГОСТ 397-79 | Шплинт 8х50.016 ГОСТ 397-79 | Нет на складе | |
| 134 | Шплинт 8х60.016 ГОСТ 397-79 | Шплинт 8х60.016 ГОСТ 397-79 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
