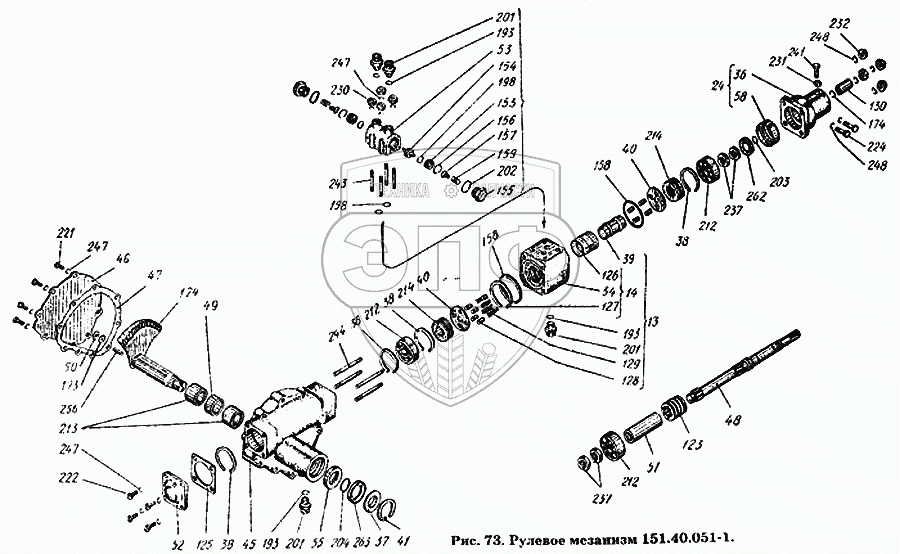

Каталог запасных частей к технике: ХТЗ Т-150К. Рулевой механизм 151.40.051-1
13
14
24
36
37
38
38
38
38
39
40
40
41
45
46
47
48
49
50
51
52
53
54
55
58
123
124
125
126
127
128
129
130
154
155
155
156
157
158
158
159
173
174
193
193
193
198
198
198
198
198
198
201
201
201
201
202
203
204
212
212
212
213
214
214
221
221
222
222
224
230
230
231
232
237
237
241
243
247
247
247
247
248
248
256
262
263
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12 | 151.40.051-1 | Рулевой механизм в сборе | 19 189.87 руб. | |
| 13 | 151.40.053 | Распределитель в сборе | 6 895.20 руб. | |
| 14 | 151.40.054 | Корпус золотника в сборе | Нет на складе | |
| 15 | 151.40.055 | Клапан запорный в сборе | Нет на складе | |
| 24 | 151.40.067 | Крышка верхняя в сборе | Нет на складе | |
| 36 | 151.40.104-1 | Крышка верхняя | Нет на складе | |
| 37 | 151.40.147 | Шайба упорная | Нет на складе | |
| 38 | 151.40.148 | Кольцо 1В72 ГОСТ 13841-68 | Нет на складе | |
| 39 | 151.40.150 | Золотник | Нет на складе | |
| 40 | 151.40.152 | Кольцо подвижное плунжеров | Нет на складе | |
| 41 | 151.40.153-1 | Кольцо Б68 ГОСТ 13У43-68 | Нет на складе | |
| 45 | 151.40.201А | Картер рулевого механизма | Нет на складе | |
| 46 | 151.40.202А | Крышка картера боковая | Нет на складе | |
| 47 | 151.40.203 | Прокладка картера боковая | Нет на складе | |
| 48 | 151.40.204-1 | Вал рулевого механизма | Нет на складе | |
| 49 | 151.40.205 | Втулка распорная подшипников | Нет на складе | |
| 50 | 151.40.206 | Кольцо сектора упорное | Нет на складе | |
| 51 | 151.40.207 | Труба | Нет на складе | |
| 52 | 151.40.208 | Крышка корпуса нижняя | Нет на складе | |
| 53 | 151.40.211А | Корпус запорного клапана | Нет на складе | |
| 54 | 151.40.212 | Корпус золотника | Нет на складе | |
| 55 | 151.40.213 | Стакан уплотнения | Нет на складе | |
| 58 | 151.40.224-1 | Втулка крышки | Нет на складе | |
| 123 | 125.40.104 | Червяк рулевого управления | Нет на складе | |
| 124 | 125.40.105 | Сектор рулевого управления | Нет на складе | |
| 125 | 125.40.111 | Прокладка верхней крышки | Нет на складе | |
| 126 | 125.40.113 | Втулка золотника | Нет на складе | |
| 127 | 125.40.115А | Кольцо упорное | Нет на складе | |
| 128 | 125.40.116А | Плунжер | Нет на складе | |
| 129 | 125.40.117 | Пружина плунжера | Нет на складе | |
| 130 | 125.40.123-1 | Втулка шлицевая | Нет на складе | |
| 153 | 125.40.229 | Гнездо клапана | Нет на складе | |
| 154 | 125.40.230 | Плунжер | Нет на складе | |
| 155 | 125.40.231 | Пробка | Нет на складе | |
| 156 | 125.40.233 | Кольцо упорное | Нет на складе | |
| 157 | 125.40.234 | Клапан | Нет на складе | |
| 158 | 125.40.235 | Кольцо уплотнительное | Нет на складе | |
| 159 | 125.40.236 | Пружина клапана | Нет на складе | |
| 173 | 125.40.387 | Шайба регулировочная | Нет на складе | |
| 174 | 125.40.405 | Кольцо упорное | Нет на складе | |
| 193 | НШ10-0101034 | Кольцо уплотнительное | Нет на складе | |
| 193 | НШ10-0101034 | Кольцо уплотнительное | Нет на складе | |
| 193 | НШ10-0101034 | Кольцо уплотнительное | Нет на складе | |
| 198 | НШ46-0505037 | Кольцо уплотнительное | Нет на складе | |
| 198 | НШ46-0505037 | Кольцо уплотнительное | Нет на складе | |
| 198 | НШ46-0505037 | Кольцо уплотнительное | Нет на складе | |
| 198 | НШ46-0505037 | Кольцо уплотнительное | Нет на складе | |
| 198 | НШ46-0505037 | Кольцо уплотнительное | Нет на складе | |
| 201 | Н.036.04.005 | Штуцер | Нет на складе | |
| 201 | Н.036.04.005 | Штуцер | Нет на складе | |
| 201 | Н.036.04.005 | Штуцер | Нет на складе | |
| 201 | Н.036.04.005 | Штуцер | Нет на складе | |
| 202 | Кольцо У-48х0-1 ГОСТ 9833-61 | Кольцо У-48х0-1 ГОСТ 9833-61 | Нет на складе | |
| 203 | Кольцо НI-32х25-2 ГОСТ 9833-61 | Кольцо НI-32х25-2 ГОСТ 9833-61 | Нет на складе | |
| 204 | Кольцо НI-52х45-2 ГОСТ 9833-61 | Кольцо НI-52х45-2 ГОСТ 9833-61 | Нет на складе | |
| 212 | Подшипник 2306К ГОСТ 8328-57 | Подшипник 2306К ГОСТ 8328-57 | Нет на складе | |
| 213 | Подшипник 943/45 ГОСТ 4060-60 | Подшипник 943/45 ГОСТ 4060-60 | Нет на складе | |
| 214 | Подшипник 8206К ГОСТ 6874-54 | Подшипник 8206К ГОСТ 6874-54 | Нет на складе | |
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 | Нет на складе | |
| 221 | Болт М10-6gх25.66 ГОСТ 7796-70 | Болт М10-6gх25.66 ГОСТ 7796-70 | Нет на складе | |
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 | Нет на складе | |
| 222 | Болт М10-6gх30.66 ГОСТ 7796-70 | Болт М10-6gх30.66 ГОСТ 7796-70 | Нет на складе | |
| 224 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | Болт А12-6gх35.88.35 ГОСТ 7796-70 | Нет на складе | |
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | Нет на складе | |
| 230 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | Нет на складе | |
| 231 | Гайка М12-6Н.8 ГОСТ 5927-70 | Гайка М12-6Н.8 ГОСТ 5927-70 | Нет на складе | |
| 232 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | Гяйка М12х1,25-6Н.8 ГОСТ 5927-70 | Нет на складе | |
| 237 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | Гайка М27х1,5-6Н.8 ГОСТ 11871-66 | Нет на складе | |
| 241 | Винт М12-6gх35.66 ГОСТ 1481-64 | Винт М12-6gх35.66 ГОСТ 1481-64 | Нет на складе | |
| 243 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 1176 | Шпилька БМ10 То/6gх60(12/26)66 ГОСТ 11765-66 | Нет на складе | |
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 247 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 248 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 | Нет на складе | |
| 256 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | Штифт 8Пр2/2ах20 ГОСТ 3128-70 | Нет на складе | |
| 262 | Манжета 1-25х42-1 ГОСТ 8752-70 | Манжета 1-25х42-1 ГОСТ 8752-70 | Нет на складе | |
| 263 | Манжета 1-45х65-1 ГОСТ 8752-70 | Манжета 1-45х65-1 ГОСТ 8752-70 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
