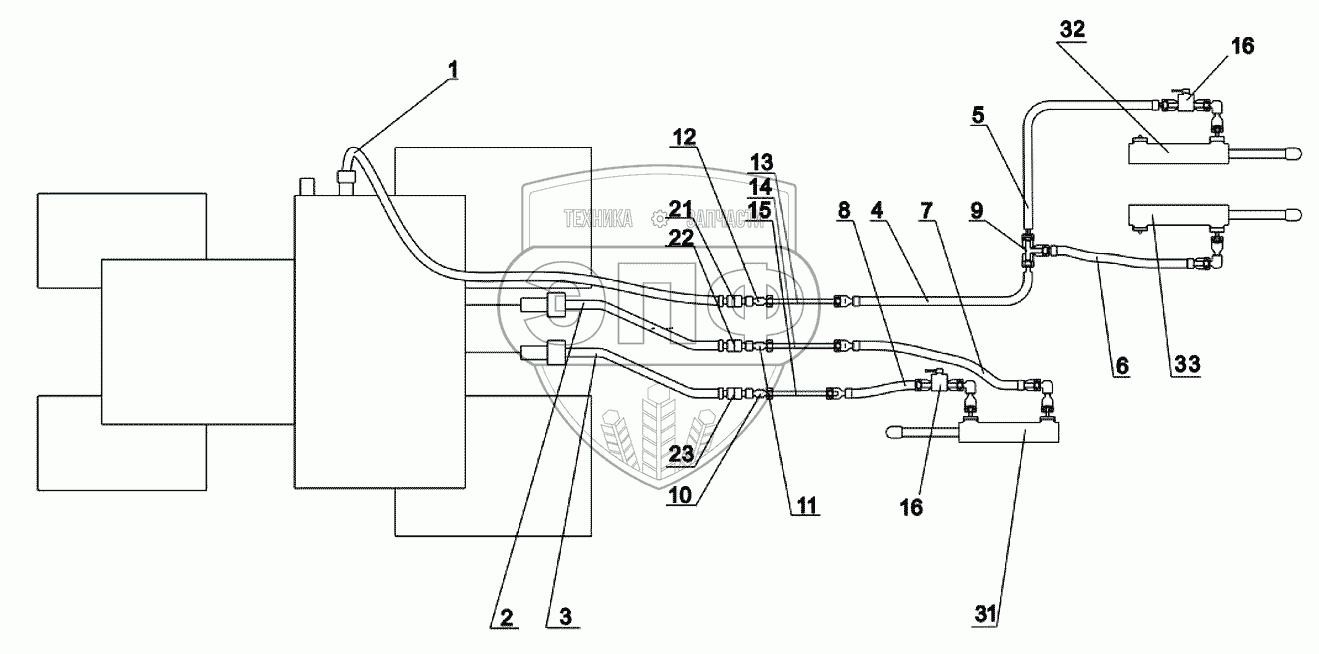

Каталог запасных частей к технике: Клевер КРП-302 "Беркут". Схема гидравлическая принципиальная
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
21
22
23
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н.036.82.00.050 | Рукав высокого давления I-10 | Нет на складе | |
| 2 | Н.036.87.250 | Рукав высокого давления I-10 | Нет на складе | |
| 3 | Н.036.87.250 | Рукав высокого давления I-10 | Нет на складе | |
| 4 | 8.02.012.0.21/63.3500 ТУ4791-001-24263187-2002 | Рукав высокого давления 8.02.012.0.21/63.3500 ТУ4791-001-24263187-2002 | Нет на складе | |
| 5 | 8.02.012.0.21/63.1000 ТУ4791-001-24263187-2002 | Рукав высокого давления 8.02.012.0.21/63.1000 ТУ4791-001-24263187-2002 | Нет на складе | |
| 6 | 8.02.012.0.21/63.1600 ТУ4791-001-24263187-2002 | Рукав высокого давления 8.02.012.0.21/63.1600 ТУ4791-001-24263187-2002 | Нет на складе | |
| 7 | 8.02.012.0.21/63.850 ТУ4791-001-24263187-2002 | Рукав высокого давления 8.02.012.0.21/63.850 ТУ4791-001-24263187-2002 | Нет на складе | |
| 8 | 8.02.012.0.21/63.650 ТУ4791-001-24263187-2002 | Рукав высокого давления 8.02.012.0.21/63.650 ТУ4791-001-24263187-2002 | Нет на складе | |
| 9 | TNW 06 H1 | Т-образное резьбовое соединение | Нет на складе | |
| 10 | КРП-302.09.110 | Штуцер проходной | Нет на складе | |
| 11 | КРП-302.09.110 | Штуцер проходной | Нет на складе | |
| 12 | КРП-302.09.110 | Штуцер проходной | Нет на складе | |
| 13 | КРП-302.09.090 | Маслопровод | Нет на складе | |
| 14 | КРП-302.09.090 | Маслопровод | Нет на складе | |
| 15 | КРП-302.09.090 | Маслопровод | Нет на складе | |
| 16 | BKHS-06-2 | Кран шаровый | Нет на складе | |
| 21 | Н.036.50.000 | Муфта разрывная | Нет на складе | |
| 22 | Н.036.50.000 | Муфта разрывная | Нет на складе | |
| 23 | Н.036.50.000 | Муфта разрывная | Нет на складе | |
| 31 | КРП-302.09.070Б | Гидроцилиндр | Нет на складе | |
| 32 | КРП-302.09.080Б | Гидроцилиндр | Нет на складе | |
| 33 | КРП-302.09.080А-01 | Гидроцилиндр | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
