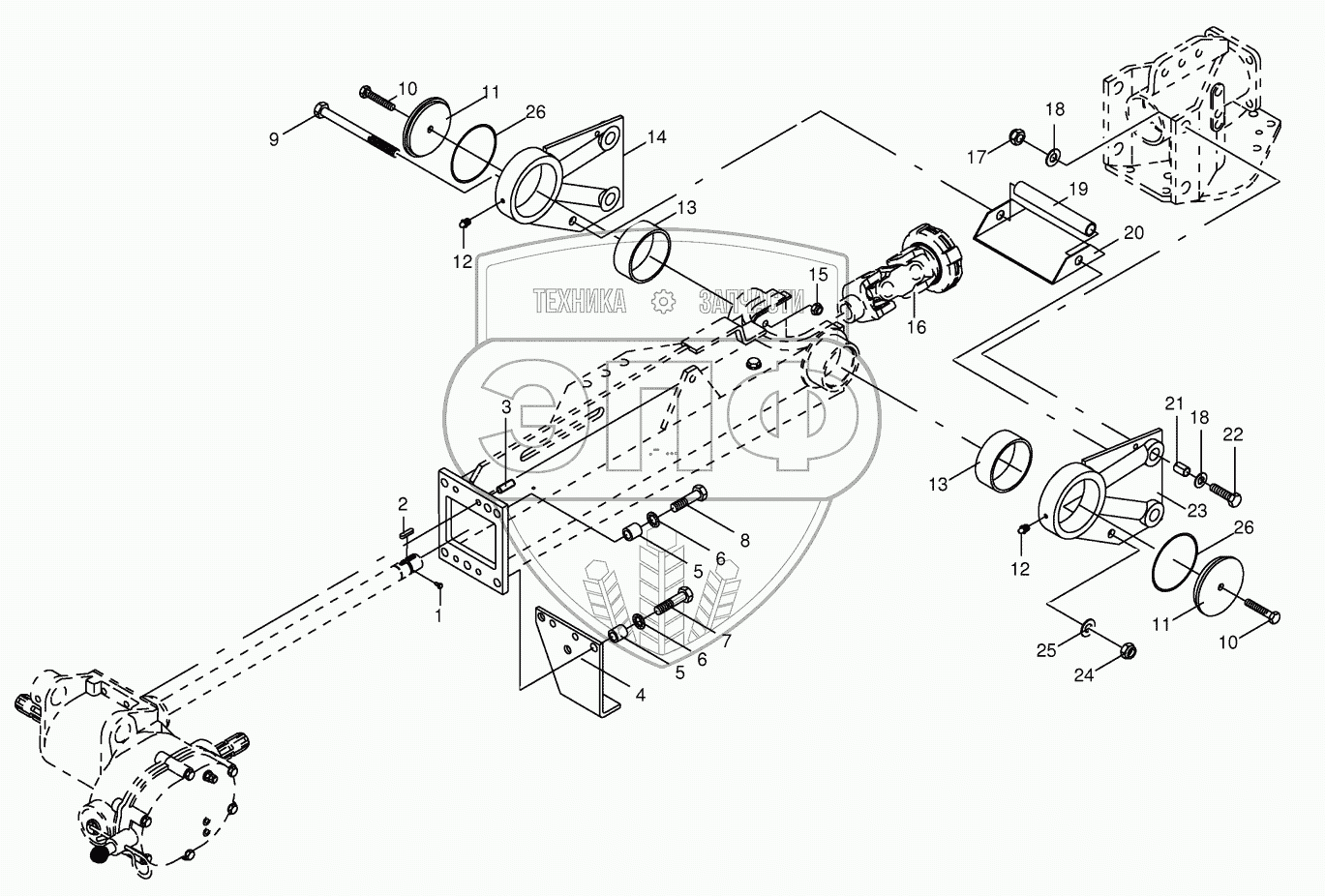

Каталог запасных частей к технике: KRONE AM 203CV, AM243CV, AM283CV. Beam with gearbox
/15.gif)
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009024010 | Hex head bolt | Нет на складе | |
| 2 | 009150781 | Fit-in key | Нет на складе | |
| 3 | 009157650 | Cyl. pin | Нет на складе | |
| 4 | 001502144 | Jack stand plate | Нет на складе | |
| 5 | 002713881 | Spacer bushing | Нет на складе | |
| 6 | 009099041 | Detent edged washer | Нет на складе | |
| 7 | 009014852 | Hex head bolt | Нет на складе | |
| 8 | 009014830 | Hex head bolt | Нет на складе | |
| 9 | 009011551 | Hex head bolt | Нет на складе | |
| 10 | 009011220 | He head bolt | Нет на складе | |
| 11 | 001396962 | Securing circular blank | Нет на складе | |
| 12 | 009191050 | Grease niple | Нет на складе | |
| 13 | 001394951 | Red bronze bushing | Нет на складе | |
| 14 | 001396630 | Hinge front, incl. grease nippel and red bronze bushing | Нет на складе | |
| 15 | 009087010 | Locknut | Нет на складе | |
| 16 | 009491630 | Double universal joint | Нет на складе | |
| 17 | 009087140 | Locknut | Нет на складе | |
| 18 | 009103630 | Washer | Нет на складе | |
| 19 | 001395671 | Spacer tube | Нет на складе | |
| 20 | 001396585 | Guard | Нет на складе | |
| 21 | 009129683 | Roll pin | Нет на складе | |
| 22 | 009011621 | Hex head bolt | Нет на складе | |
| 23 | 001396640 | Hinge back, incl. grease nippel and red bronze bushing | Нет на складе | |
| 24 | 009087190 | Locknut | Нет на складе | |
| 25 | 009106210 | Washer | Нет на складе | |
| 26 | 009375770 | O-ring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
