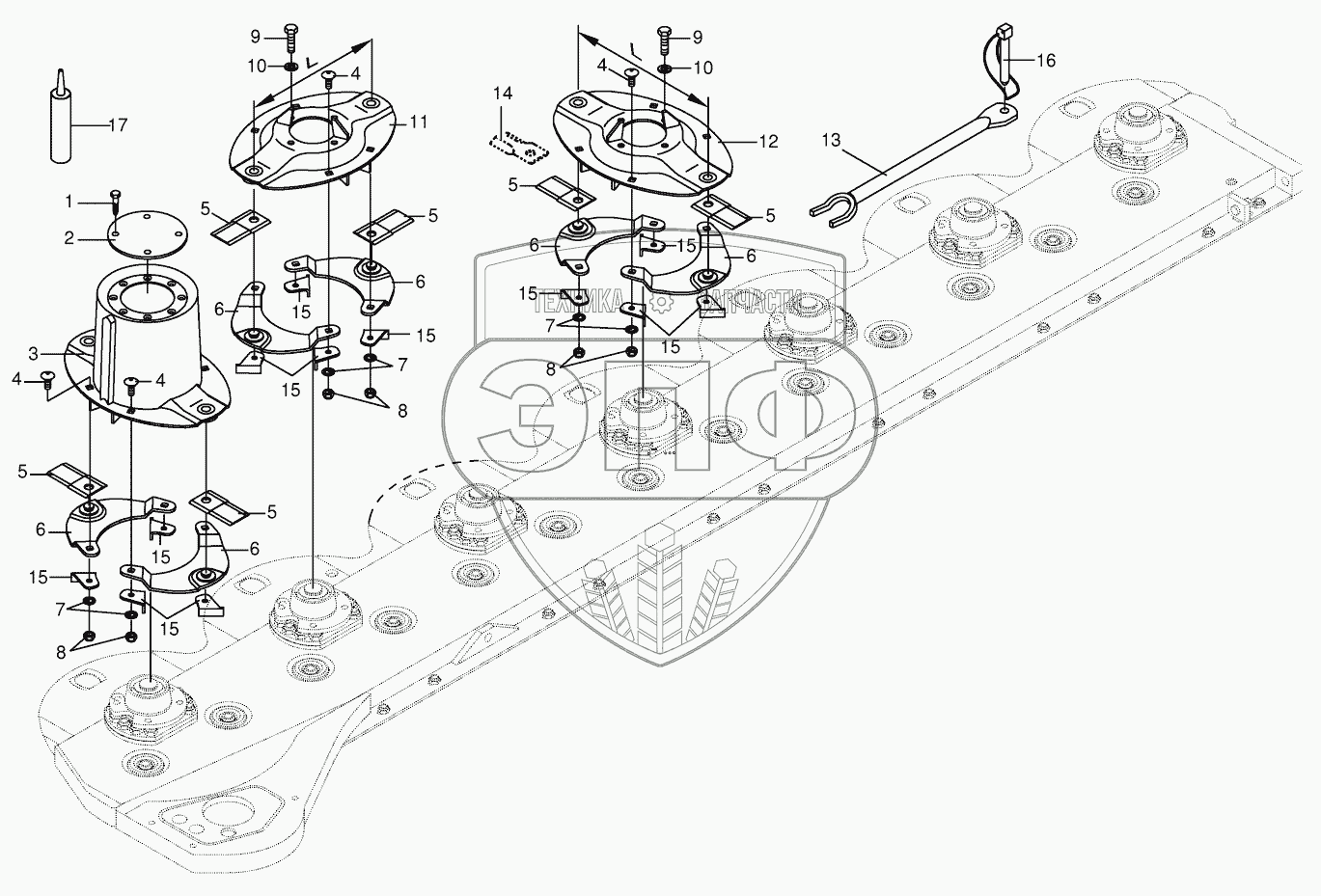

Каталог запасных частей к технике: KRONE AM 243CV. Blade quick coupler
/3.gif)
1
2
3
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
10
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw | Нет на складе | |
| 2 | 001449433 | Cover | Нет на складе | |
| 3 | 001501152 | Mower drum | Нет на складе | |
| 4 | 009048501 | Coach bolt | Нет на складе | |
| 5 | 001398884 | Blade lh | Нет на складе | |
| 5 | 001398894 | Blade rh | Нет на складе | |
| 6 | 001399817 | Knife support | Нет на складе | |
| 7 | 009099091 | Detent edged washer | Нет на складе | |
| 8 | 009087580 | Locknut | Нет на складе | |
| 9 | 009006320 | Hex head bolt | Нет на складе | |
| 10 | 009099091 | Detent edged washer | Нет на складе | |
| 11 | 0010 | not for this machine | Нет на складе | |
| 12 | 001501134 | Mower disc | Нет на складе | |
| 13 | 001458085 | Special key for blades | Нет на складе | |
| 14 | 001398003 | Knife | Нет на складе | |
| 15 | 001504281 | Stripper lh rotation (green)-incl. screw, washer, nut-1 set =2 pieces | Нет на складе | |
| 15 | 001504291 | Stripper rh rotation (green)-incl. screw, washer, nut-1 set =2 pieces | Нет на складе | |
| 16 | 009170002 | Linch pin | Нет на складе | |
| 17 | 009402360 | Sealant-silicone-free | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
