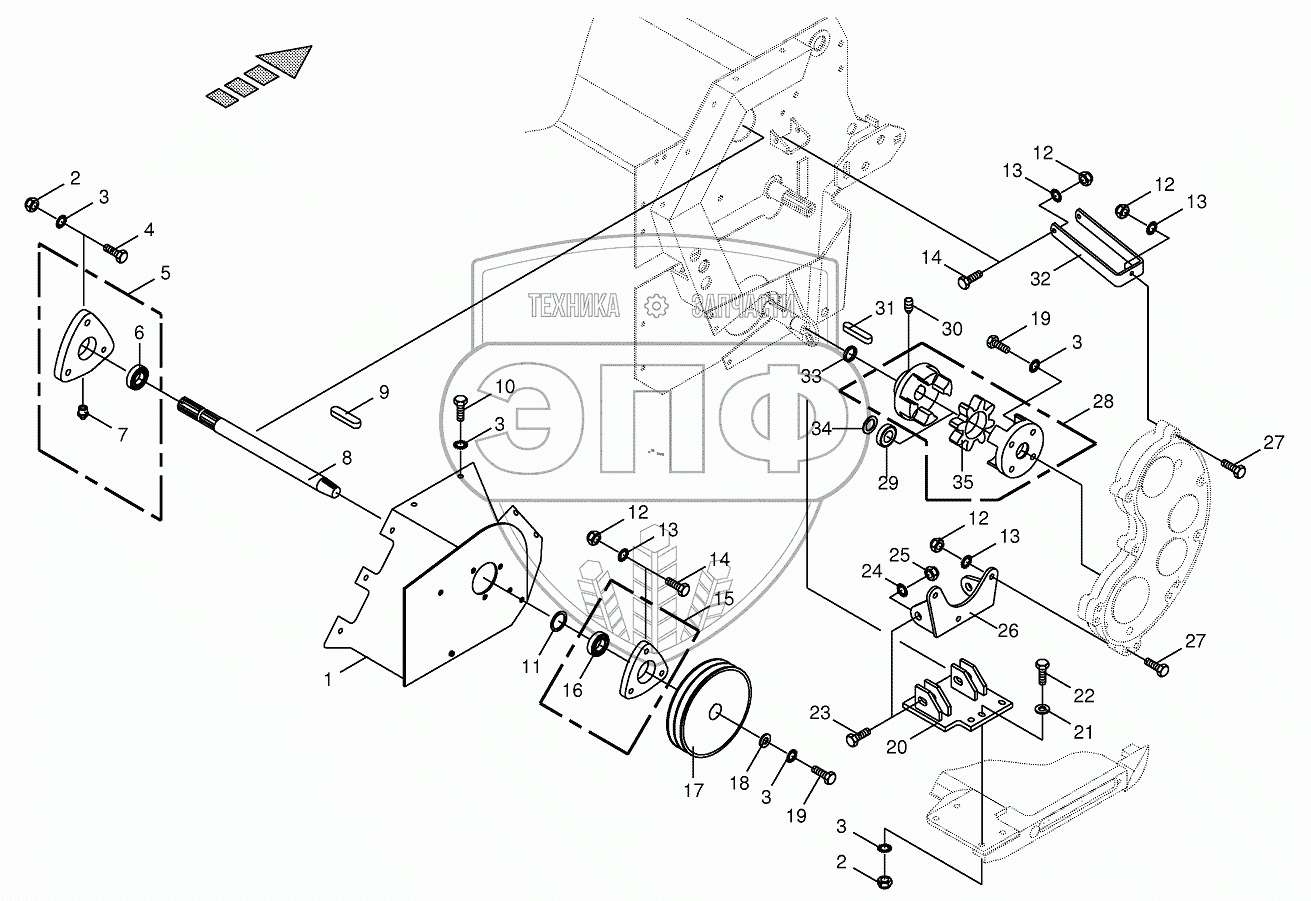

Каталог запасных частей к технике: KRONE BIG-M-400. Actuation console - right-CRI
/63.gif)
1
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200305000 | Actuation console | Нет на складе | |
| 2 | 009087010 | Locknut | Нет на складе | |
| 3 | 009099101 | Detent edged washer | Нет на складе | |
| 4 | 009006570 | Hex head bolt | Нет на складе | |
| 5 | 009340510 | Flange bearing | Нет на складе | |
| 6 | 009346170 | Grooved ball bearing | Нет на складе | |
| 7 | 009191050 | Grease niple | Нет на складе | |
| 8 | 002585232 | Drive shaft | Нет на складе | |
| 9 | 009151160 | Fit-in key | Нет на складе | |
| 10 | 009006530 | Hex head bolt | Нет на складе | |
| 11 | 009111361 | Shim ring | Нет на складе | |
| 12 | 009087580 | Locknut | Нет на складе | |
| 13 | 009099091 | Detent edged washer | Нет на складе | |
| 14 | 009006370 | Hex head bolt | Нет на складе | |
| 15 | 009341300 | Flange bearing | Нет на складе | |
| 16 | 009346070 | Grooved ball bearing | Нет на складе | |
| 17 | 002312881 | V-belt pulley | Нет на складе | |
| 18 | 009106431 | Washer | Нет на складе | |
| 19 | 009006560 | Hex head bolt | Нет на складе | |
| 20 | 200302610 | Support | Нет на складе | |
| 21 | 009105061 | Washer | Нет на складе | |
| 22 | 009011220 | He head bolt | Нет на складе | |
| 23 | 009015070 | Hex head bolt | Нет на складе | |
| 24 | 009099131 | Detent edged washer | Нет на складе | |
| 25 | 009087210 | Locknut | Нет на складе | |
| 26 | 200302590 | Support | Нет на складе | |
| 27 | 009014360 | Hex head bolt | Нет на складе | |
| 28 | 270011000 | Rotex-clutch | Нет на складе | |
| 29 | 900001390 | Radial bearing | Нет на складе | |
| 30 | 009057550 | Threaded pin | Нет на складе | |
| 31 | 009150390 | Fit-in key | Нет на складе | |
| 32 | 200302651 | Gearbo support | Нет на складе | |
| 33 | 200308010 | Spacing washer | Нет на складе | |
| 34 | 009108651 | Shim ring | Нет на складе | |
| 35 | 009402181 | Rotex plastic part | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
