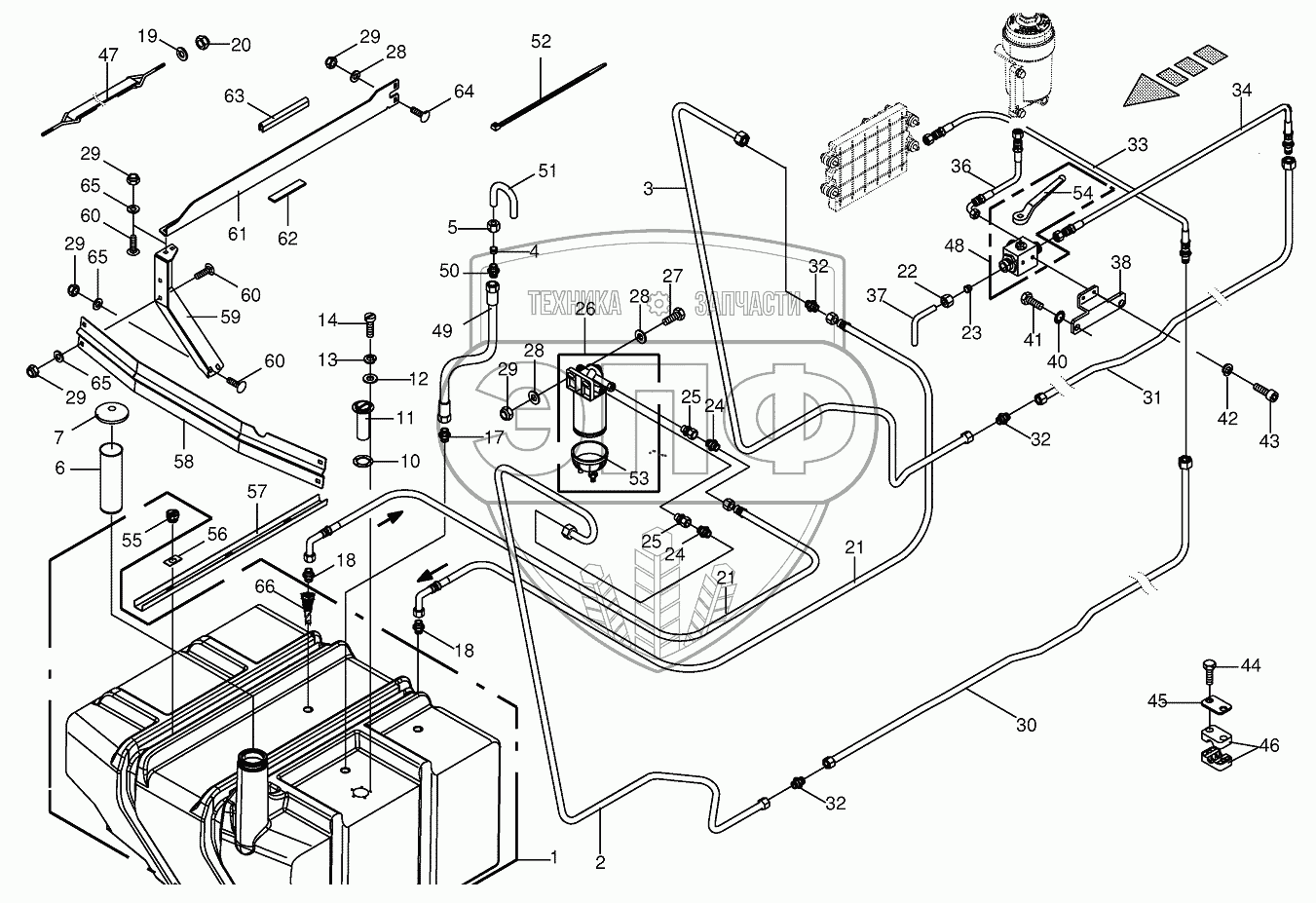

Каталог запасных частей к технике: KRONE BIG-M-400. Diesel fuel tank cpl.
/96.gif)
1
2
3
4
5
6
7
10
11
12
13
14
17
18
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
28
29
29
29
29
29
30
31
32
32
32
33
34
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
60
60
61
61
62
63
64
65
65
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009405450 | 009405450 | Replacement filter | Нет на складе | |
| 1 | 002333001 | Diesel tank | Нет на складе | |
| 2 | 002334820 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 3 | 002334180 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 4 | 009210461 | Cutting ring | Нет на складе | |
| 5 | 009212060 | Nozzle disc cap | Нет на складе | |
| 6 | 002169900 | Sieve | Нет на складе | |
| 7 | 009400860 | Oil tank filler cap | Нет на складе | |
| 10 | 009400460 | Gasket | Нет на складе | |
| 11 | 003033840 | Dipping tube-type sensor | Нет на складе | |
| 12 | 009105001 | Washer | Нет на складе | |
| 13 | 009100310 | Spring washer | Нет на складе | |
| 14 | 009037450 | Allen screw | Нет на складе | |
| 17 | 009200340 | Male connector | Нет на складе | |
| 18 | 009210572 | Male connector | Нет на складе | |
| 19 | 009104130 | Washer | Нет на складе | |
| 20 | 009087060 | Locknut | Нет на складе | |
| 21 | 002330210 | Diesel hose | Нет на складе | |
| 22 | 009210430 | Nozzle disc cap | Нет на складе | |
| 23 | 009210471 | Cutting ring | Нет на складе | |
| 24 | 009209420 | Reducer fitting | Нет на складе | |
| 25 | 009212040 | Male connector | Нет на складе | |
| 26 | 009405440 | Water separator | Нет на складе | |
| 27 | 009006380 | Hex head bolt | Нет на складе | |
| 28 | 009104140 | Washer | Нет на складе | |
| 29 | 009087580 | Locknut | Нет на складе | |
| 30 | 002337070 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 31 | 002337060 | Hydraulic line-incl. nozzle disc cap, cutting ring | Нет на складе | |
| 32 | 009210531 | Connector | Нет на складе | |
| 33 | 002330220 | Diesel hose | Нет на складе | |
| 34 | 002331360 | Diesel hose | Нет на складе | |
| 36 | 002331371 | Diesel hose | Нет на складе | |
| 37 | 002331530 | Diesel line | Нет на складе | |
| 38 | 002331261 | Holding plate | Нет на складе | |
| 40 | 009099290 | Detent edged washer | Нет на складе | |
| 41 | 009021290 | Hex head bolt | Нет на складе | |
| 42 | 009099061 | Detent edged washer | Нет на складе | |
| 43 | 009030431 | Allen screw | Нет на складе | |
| 44 | 009014250 | Hex head bolt | Нет на складе | |
| 45 | 009251340 | Cover plate | Нет на складе | |
| 46 | 009251080 | Tube clamp-2 halves | Нет на складе | |
| 47 | 002333011 | Tension band | Нет на складе | |
| 48 | 009211211 | Diverter valve | Нет на складе | |
| 49 | 009209780 | High pressure hose line | Нет на складе | |
| 50 | 009208970 | Reducer fitting | Нет на складе | |
| 51 | 002332980 | Hydraulic line | Нет на складе | |
| 52 | 009226722 | Cable band | Нет на складе | |
| 53 | 009401270 | Inspection glass | Нет на складе | |
| 54 | 009196640 | Hand lever-incl. screw, washer | Нет на складе | |
| 55 | 270042240 | Screw plug | Нет на складе | |
| 56 | 200127250 | Cover plate | Нет на складе | |
| 57 | 200127240 | Tank reinforcement | Нет на складе | |
| 58 | 200127230 | Tank fastening-front | Нет на складе | |
| 59 | 200127200 | Tank fastening-right front | Нет на складе | |
| 59 | 200127190 | Tank fastening-left front | Нет на складе | |
| 60 | 009048501 | Coach bolt | Нет на складе | |
| 61 | 200127220 | Tank fastening-top right | Нет на складе | |
| 61 | 200127210 | Tank fastening-left front | Нет на складе | |
| 62 | 009385560 | Self-adhesive sealing strip-Id.-no.= 1m | Нет на складе | |
| 63 | 009251110 | Edge protection-Id.-no.= 1m | Нет на складе | |
| 64 | 009047612 | Coach bolt | Нет на складе | |
| 65 | 009103611 | Washer | Нет на складе | |
| 66 | 270053860 | Suction pipe | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
