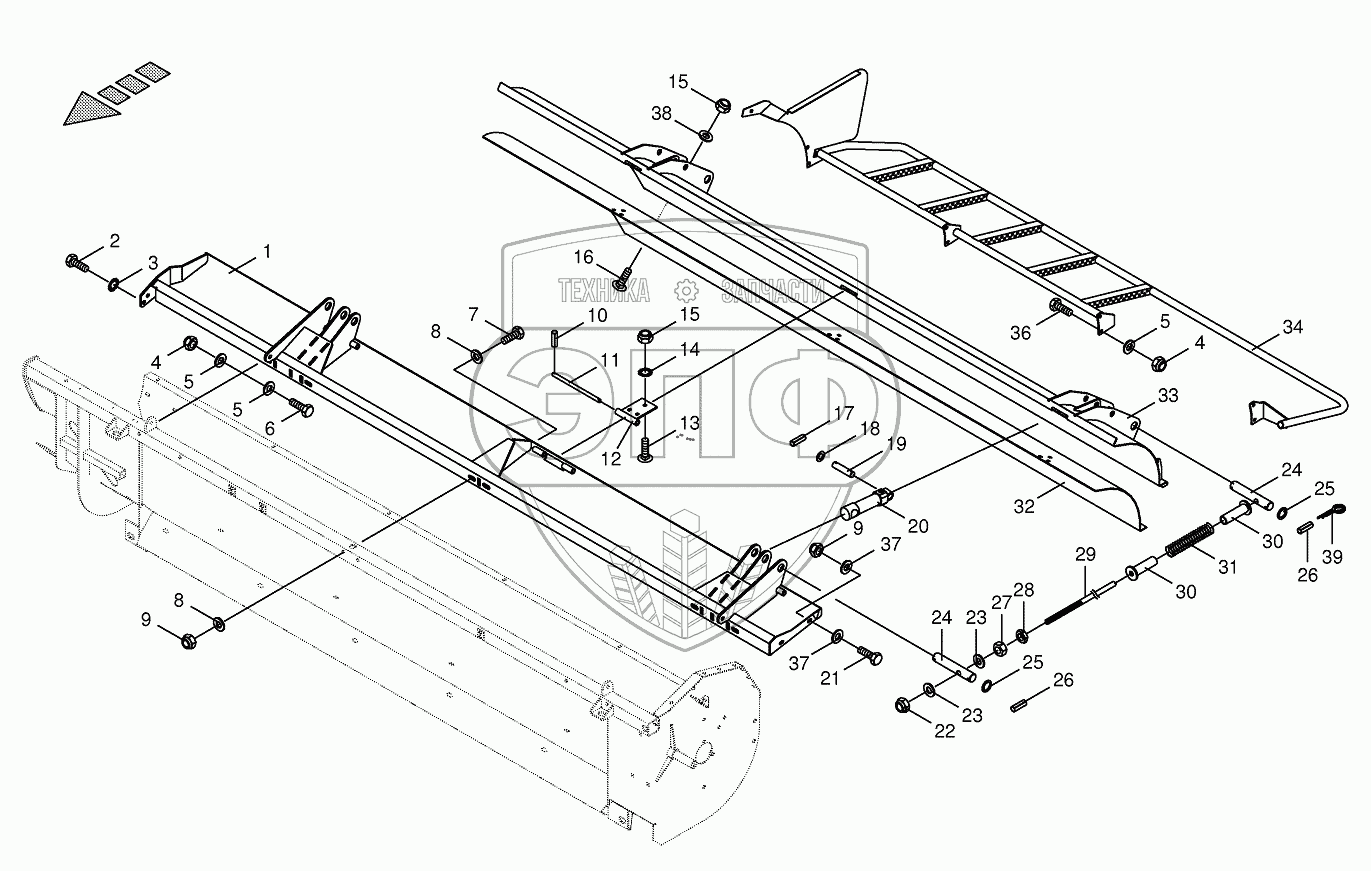

Каталог запасных частей к технике: KRONE BIG-M-400. Hydraulic auger hood-CRI
/57.gif)
1
1
2
3
4
4
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
27
28
29
30
30
31
32
32
33
33
34
34
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009188050 | 009188050 | Sealing set | Нет на складе | |
| 1 | 200100860 | Hood console-right | Нет на складе | |
| 1 | 200100850 | Hood console-left | Нет на складе | |
| 2 | 009006570 | Hex head bolt | Нет на складе | |
| 3 | 009099101 | Detent edged washer | Нет на складе | |
| 4 | 009087580 | Locknut | Нет на складе | |
| 5 | 009104140 | Washer | Нет на складе | |
| 6 | 009006360 | Hex head bolt | Нет на складе | |
| 7 | 009003620 | Hex head bolt | Нет на складе | |
| 8 | 009103200 | Washer | Нет на складе | |
| 9 | 009087010 | Locknut | Нет на складе | |
| 10 | 009126082 | Roll pin | Нет на складе | |
| 11 | 002323830 | Pin | Нет на складе | |
| 12 | 002323800 | Hinge plate | Нет на складе | |
| 13 | 009047322 | Coach bolt | Нет на складе | |
| 14 | 009099081 | Detent edged washer | Нет на складе | |
| 15 | 009087060 | Locknut | Нет на складе | |
| 16 | 009047312 | Coach bolt | Нет на складе | |
| 17 | 009126132 | Roll pin | Нет на складе | |
| 18 | 009105122 | Washer | Нет на складе | |
| 19 | 001434822 | Pin | Нет на складе | |
| 20 | 009185050 | Hydraulic cylinder | Нет на складе | |
| 21 | 009006580 | Hex head bolt | Нет на складе | |
| 22 | 009087190 | Locknut | Нет на складе | |
| 23 | 009103031 | Washer | Нет на складе | |
| 24 | 002323790 | Pin | Нет на складе | |
| 25 | 009107021 | Supporting disc | Нет на складе | |
| 26 | 009126701 | Roll pin | Нет на складе | |
| 27 | 009082200 | Hex nut | Нет на складе | |
| 28 | 009086200 | Hex nut-low form | Нет на складе | |
| 29 | 002323782 | Guide rod | Нет на складе | |
| 30 | 002323810 | Centering sleeve | Нет на складе | |
| 31 | 002301200 | Pressure spring | Нет на складе | |
| 32 | 200101770 | Wearing plate-left | Нет на складе | |
| 32 | 200102090 | Wearing plate-right | Нет на складе | |
| 33 | 200100990 | Hood-left | Нет на складе | |
| 33 | 200101000 | Hood-right | Нет на складе | |
| 34 | 200101051 | Guard bow-left | Нет на складе | |
| 34 | 200101060 | Guard bow-right | Нет на складе | |
| 36 | 009006370 | Hex head bolt | Нет на складе | |
| 37 | 009106090 | Washer | Нет на складе | |
| 38 | 009106030 | Washer | Нет на складе | |
| 39 | 009171050 | Spring clip | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
