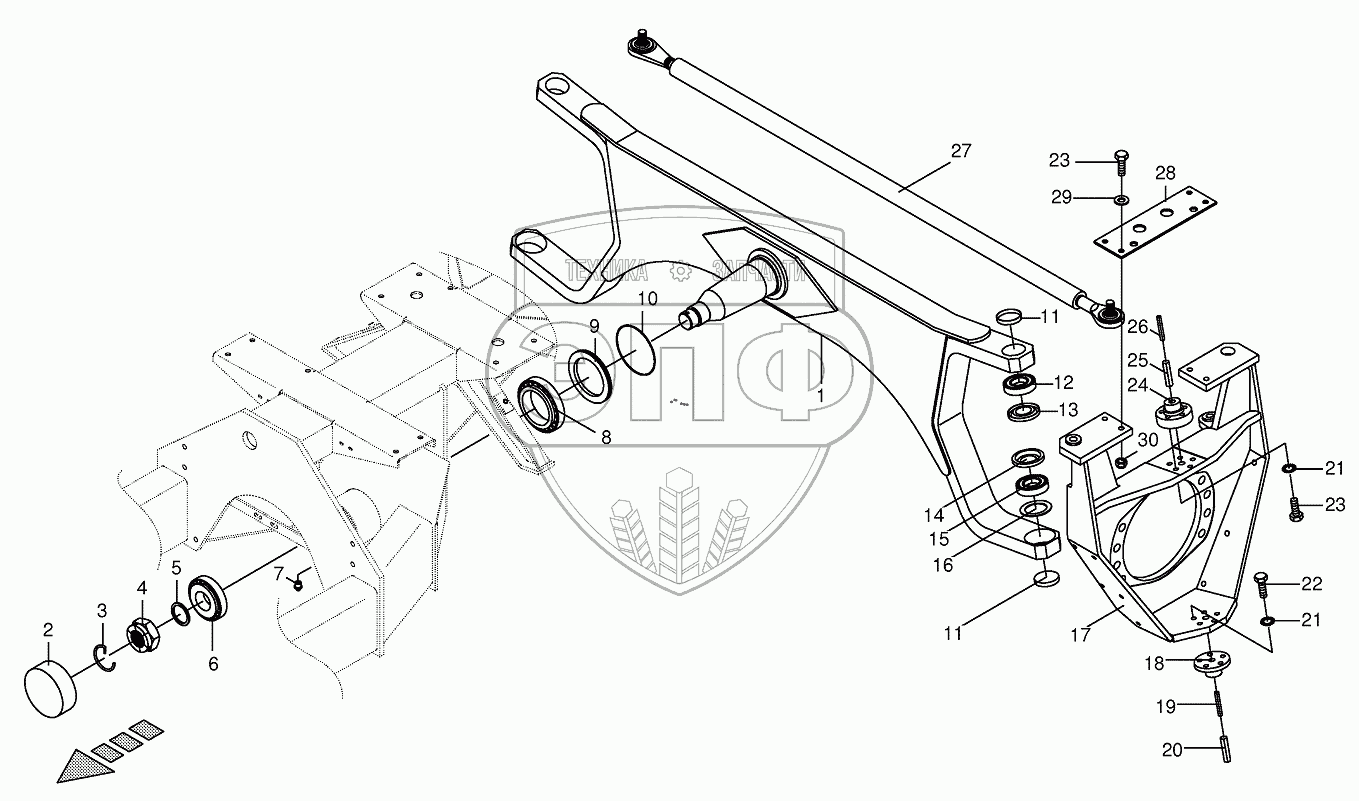

Каталог запасных частей к технике: KRONE BIG-M-400. Steering axle installed
/86.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200107151 | Steering axle | Нет на складе | |
| 2 | 009250280 | Protective cap | Нет на складе | |
| 3 | 004615251 | Circlip | Нет на складе | |
| 4 | 004615911 | Castellated nut | Нет на складе | |
| 5 | 009107010 | Supporting disc | Нет на складе | |
| 6 | 009321400 | Taper roller bearing | Нет на складе | |
| 7 | 009191050 | Grease niple | Нет на складе | |
| 8 | 009321870 | Taper roller bearing | Нет на складе | |
| 9 | 004611321 | O-ring holder | Нет на складе | |
| 10 | 009375460 | O-ring | Нет на складе | |
| 11 | 009252022 | Sealing cap | Нет на складе | |
| 12 | 009302240 | Angular ball bearing | Нет на складе | |
| 13 | 009370100 | Nilos-ring | Нет на складе | |
| 14 | 009370110 | Nilos-ring | Нет на складе | |
| 15 | 009303260 | Grооvеd bаll bеаring | Нет на складе | |
| 16 | 009099240 | Spring washer | Нет на складе | |
| 17 | 002292293 | Guidance bolster-left | Нет на складе | |
| 17 | 002292303 | Guidance bolster-right | Нет на складе | |
| 18 | 002290050 | Steering pin | Нет на складе | |
| 19 | 009128480 | Roll pin | Нет на складе | |
| 20 | 009127182 | Roll pin | Нет на складе | |
| 21 | 009099101 | Detent edged washer | Нет на складе | |
| 22 | 009006570 | Hex head bolt | Нет на складе | |
| 23 | 009014510 | Hex head bolt | Нет на складе | |
| 24 | 002292441 | Steering pin | Нет на складе | |
| 25 | 009125270 | Roll pin | Нет на складе | |
| 26 | 009127211 | Roll pin | Нет на складе | |
| 27 | 009386650 | Steering rod | Нет на складе | |
| 28 | 002297941 | Plate | Нет на складе | |
| 29 | 009105061 | Washer | Нет на складе | |
| 30 | 009087010 | Locknut | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
