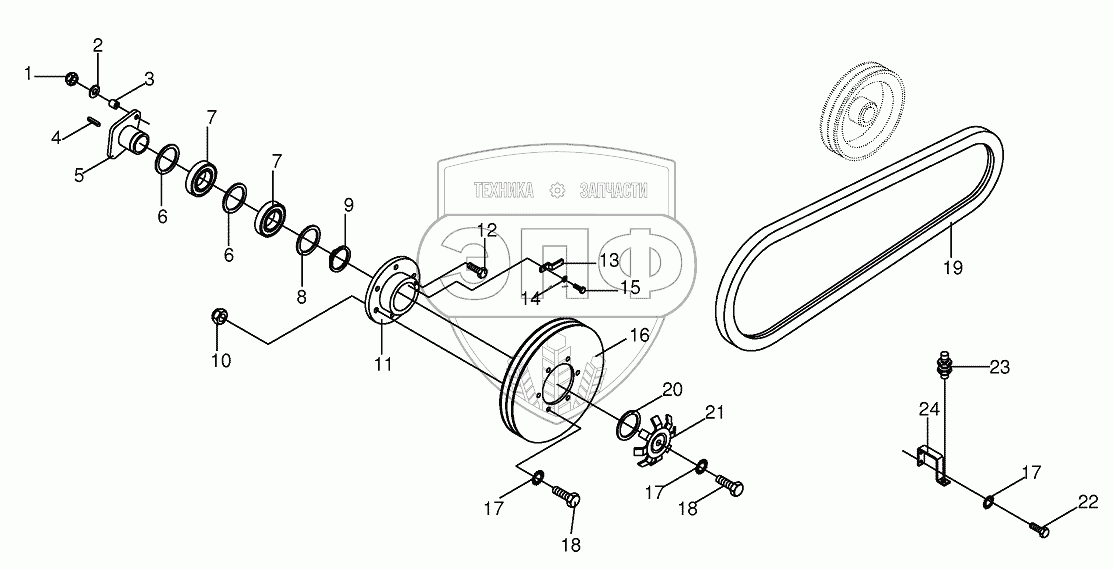

Каталог запасных частей к технике: KRONE BIG-M-420. Auger gear-right and left
/65.gif)
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087060 | Locknut | Нет на складе | |
| 2 | 009106030 | Washer | Нет на складе | |
| 3 | 009125550 | Bushing | Нет на складе | |
| 4 | 009150400 | Fit-in key | Нет на складе | |
| 5 | 002336570 | Tappet | Нет на складе | |
| 6 | 009109040 | Shim ring | Нет на складе | |
| 7 | 009301520 | Grooved ball bearing | Нет на складе | |
| 8 | 009107353 | Supporting disc | Нет на складе | |
| 9 | 009115530 | Circlip | Нет на складе | |
| 10 | 009087580 | Locknut | Нет на складе | |
| 11 | 002336350 | Hub flange | Нет на складе | |
| 12 | 009010491 | Hex head bolt | Нет на складе | |
| 13 | 002336680 | Locking plate | Нет на складе | |
| 14 | 009099081 | Detent edged washer | Нет на складе | |
| 15 | 009006140 | Hex head bolt | Нет на складе | |
| 16 | 002323610 | V-belt pulley | Нет на складе | |
| 17 | 009099091 | Detent edged washer | Нет на складе | |
| 18 | 009006360 | Hex head bolt | Нет на складе | |
| 19 | 009215520 | V-belt | Нет на складе | |
| 20 | 009107271 | Supporting disc | Нет на складе | |
| 21 | 002795950 | Indicator disc | Нет на складе | |
| 22 | 009006340 | Hex head bolt | Нет на складе | |
| 23 | 200816300 | Namursensor | Нет на складе | |
| 24 | 002322932 | Sensor support | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
