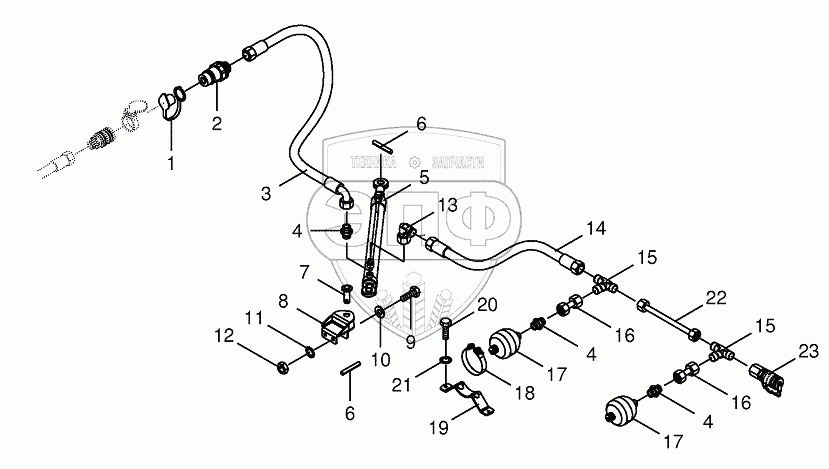

Каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-swathing deflector
/67.gif)
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187890 | 009187890 | Sealing set | Нет на складе | |
| 1 | 009211760 | Dust cap-red | Нет на складе | |
| 2 | 009211450 | Connector plug | Нет на складе | |
| 3 | 009200930 | High pressure hose line | Нет на складе | |
| 4 | 009209011 | Male connector | Нет на складе | |
| 5 | 270055180 | Hydraulic cylinder | Нет на складе | |
| 6 | 009127142 | Roll pin | Нет на складе | |
| 7 | 200139940 | Cylinder pin | Нет на складе | |
| 8 | 200139910 | Cylinder mounting | Нет на складе | |
| 9 | 009014580 | Hex head bolt | Нет на складе | |
| 10 | 009105061 | Washer | Нет на складе | |
| 11 | 900001230 | Detent edged washer | Нет на складе | |
| 12 | 009082150 | Hex nut | Нет на складе | |
| 13 | 009210671 | Angle lug | Нет на складе | |
| 14 | 270039170 | High pressure hose line | Нет на складе | |
| 15 | 009210711 | T connector | Нет на складе | |
| 16 | 002307430 | Double nipple | Нет на складе | |
| 17 | 009208850 | Hydraulic-reservoir | Нет на складе | |
| 18 | 009240300 | Joint bolt-hose clamp | Нет на складе | |
| 19 | 002312090 | Accumulator support | Нет на складе | |
| 20 | 009006340 | Hex head bolt | Нет на складе | |
| 21 | 009099070 | Detent edged washer | Нет на складе | |
| 22 | 200141420 | Hydraulic line | Нет на складе | |
| 23 | 009208680 | Connector f.mini-test equipm. | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
