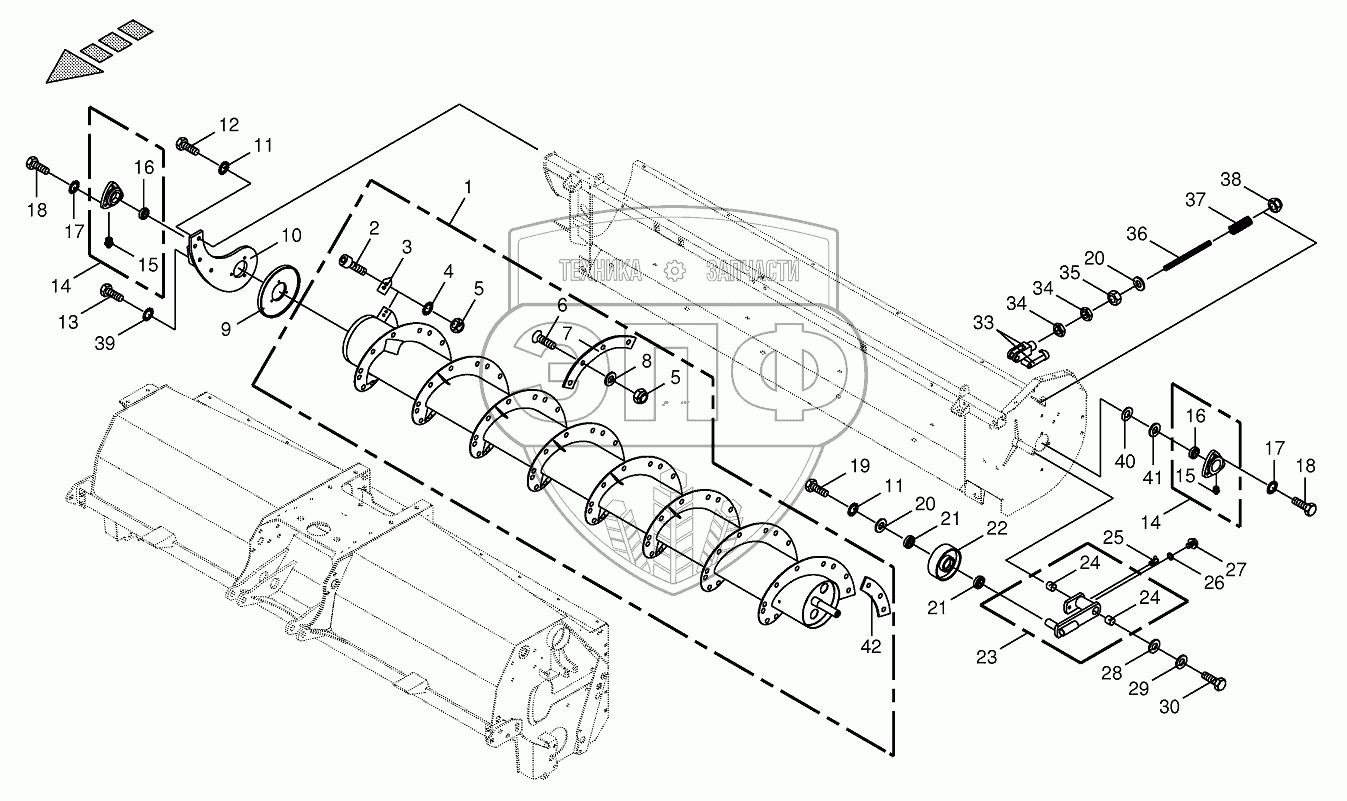

Каталог запасных частей к технике: KRONE BIG-M-420. Auger-left and right
/64.gif)
1
2
3
4
5
5
6
7
7
8
9
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
33
34
34
35
36
37
38
39
40
40
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200119630 | Auger-right | Нет на складе | |
| 1 | 200119620 | Auger-left | Нет на складе | |
| 2 | 009030771 | Allen screw | Нет на складе | |
| 3 | 200101431 | Scraper for end piece | Нет на складе | |
| 4 | 009099081 | Detent edged washer | Нет на складе | |
| 5 | 009087060 | Locknut | Нет на складе | |
| 6 | 009040241 | Countersunkscrew | Нет на складе | |
| 7 | 200100740 | Wearing plate-left | Нет на складе | |
| 7 | 200100750 | Wearing plate-right | Нет на складе | |
| 8 | 009106030 | Washer | Нет на складе | |
| 9 | 002322852 | Stripper | Нет на складе | |
| 10 | 200123440 | Bearing support-left | Нет на складе | |
| 10 | 200123450 | Bearing support-right | Нет на складе | |
| 11 | 009099101 | Detent edged washer | Нет на складе | |
| 12 | 009006570 | Hex head bolt | Нет на складе | |
| 13 | 009011220 | He head bolt | Нет на складе | |
| 14 | 009341300 | Flange bearing | Нет на складе | |
| 15 | 009191050 | Grease niple | Нет на складе | |
| 16 | 009346170 | Grooved ball bearing | Нет на складе | |
| 17 | 009099091 | Detent edged washer | Нет на складе | |
| 18 | 009006360 | Hex head bolt | Нет на складе | |
| 18 | 009006370 | Hex head bolt | Нет на складе | |
| 18 | 009006380 | Hex head bolt | Нет на складе | |
| 19 | 009006530 | Hex head bolt | Нет на складе | |
| 20 | 009106431 | Washer | Нет на складе | |
| 21 | 009305060 | Grooved ball bearing | Нет на складе | |
| 22 | 002299422 | Jockey pulley | Нет на складе | |
| 23 | 002585991 | BELT TENSIONER | Нет на складе | |
| 24 | 009349200 | Bearing bush | Нет на складе | |
| 25 | 009191060 | Grease niple | Нет на складе | |
| 26 | 009377080 | Gasket ring | Нет на складе | |
| 27 | 009060031 | Screw plug | Нет на складе | |
| 28 | 009107021 | Supporting disc | Нет на складе | |
| 29 | 009106431 | Washer | Нет на складе | |
| 30 | 009006530 | Hex head bolt | Нет на складе | |
| 33 | 009271011 | Clevis cpl. | Нет на складе | |
| 34 | 009085151 | Hex nut-low form | Нет на складе | |
| 35 | 009082150 | Hex nut | Нет на складе | |
| 36 | 002314441 | Threaded bolt | Нет на складе | |
| 37 | 00930231 | Pressure spring | Нет на складе | |
| 38 | 009087010 | Locknut | Нет на складе | |
| 39 | 009099121 | Detent edged washer | Нет на складе | |
| 40 | 009111330 | Shim ring | Нет на складе | |
| 40 | 009111340 | Shim ring | Нет на складе | |
| 41 | 009107271 | Supporting disc | Нет на складе | |
| 42 | 200102210 | Wearing plate-left | Нет на складе | |
| 42 | 200102170 | Wearing plate-right | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
